Фирма MEAN WELL выпустила новые серии источников питания DRS-240 и DRS-480 (240 Вт и 480 Вт соответственно) с функцией «все в одном»: источник питания, зарядное устройство, источник бесперебойного питания (ИБП).


Основные применения источников питания серий DRS-240 и DRS-480:
- системы противопожарной защиты,
- системы аварийного освещения,
- системы контроля доступа.

Они конструктивно выполнены на DIN-рейку. Конструкция имеет свободное воздушное конвекционное охлаждение без вентилятора.

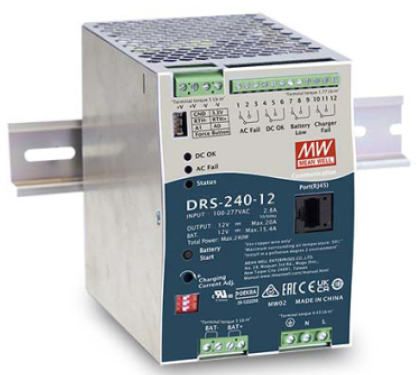

                                                DRS-240

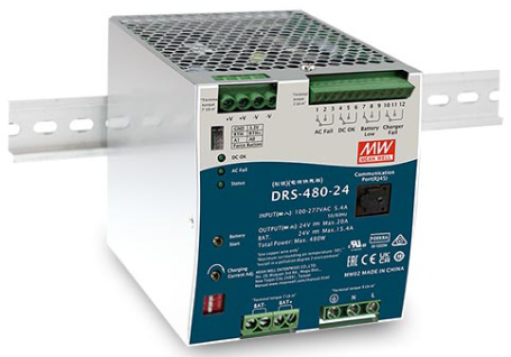

                                               DRS-480

Основные выходные характеристики DRS-240 и DRS-480 указаны в таблицах:

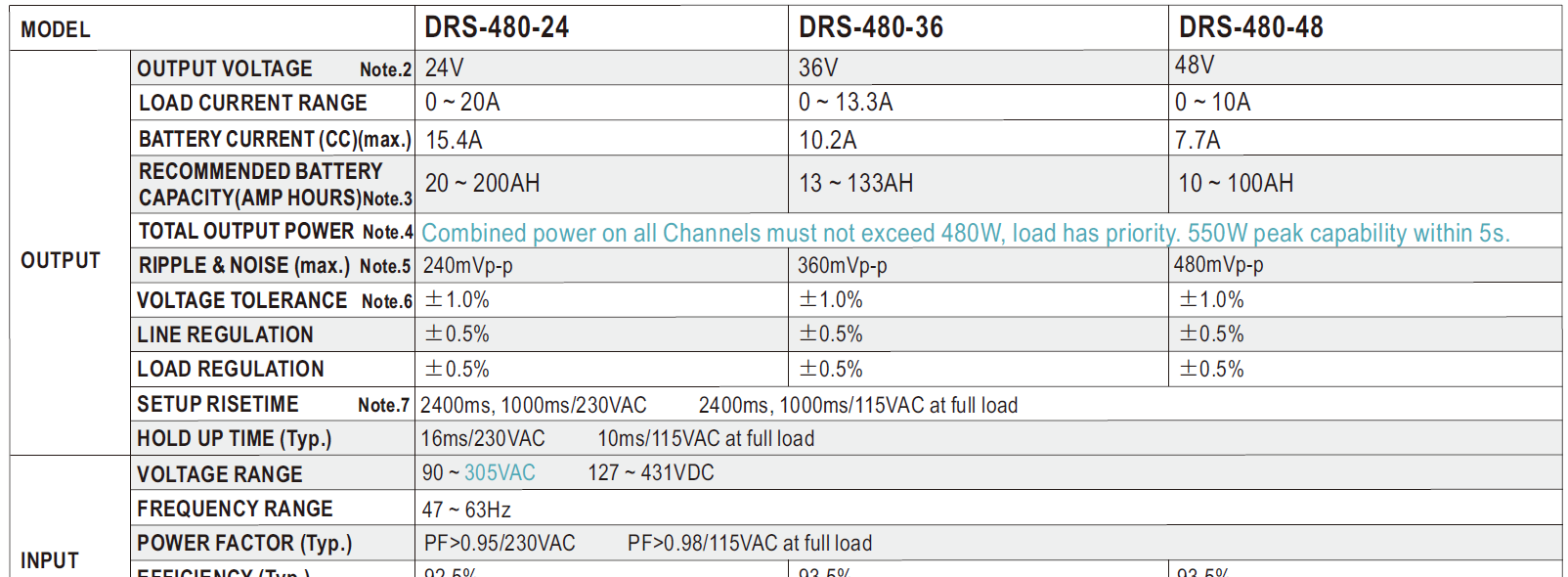

DRS-480 таблица

Важное замечание!

В таблицах указаны диапазоны емкостей аккумуляторных батарей (АКБ). Но для конкретного выбора АКБ необходимо обязательно учитывать значение максимального тока заряда АКБ, которое следует искать в документации производителя этой АКБ.

Входное напряжение: 90-305 В переменного тока, 127-431 В постоянного тока.


Диапазон рабочих температур: -30 ...+70 градусов Цельсия.

Размеры (ШxВxГ):
DRS-240 85,5x125,2x129,2мм
DRS-480 110x125,2x150,7мм

Защита от:
- короткого замыкания,
- перегрузки,
- перенапряжения,
- перегрева,
- отключения батареи,
- обратной полярности батареи.

Расшифровка наименования:

DRS_расшифровка наимен

На примере DRS-240 рассмотрим источники питания более подробно.


Использование DRS-240 в качестве источника питания с функцией ИБП:

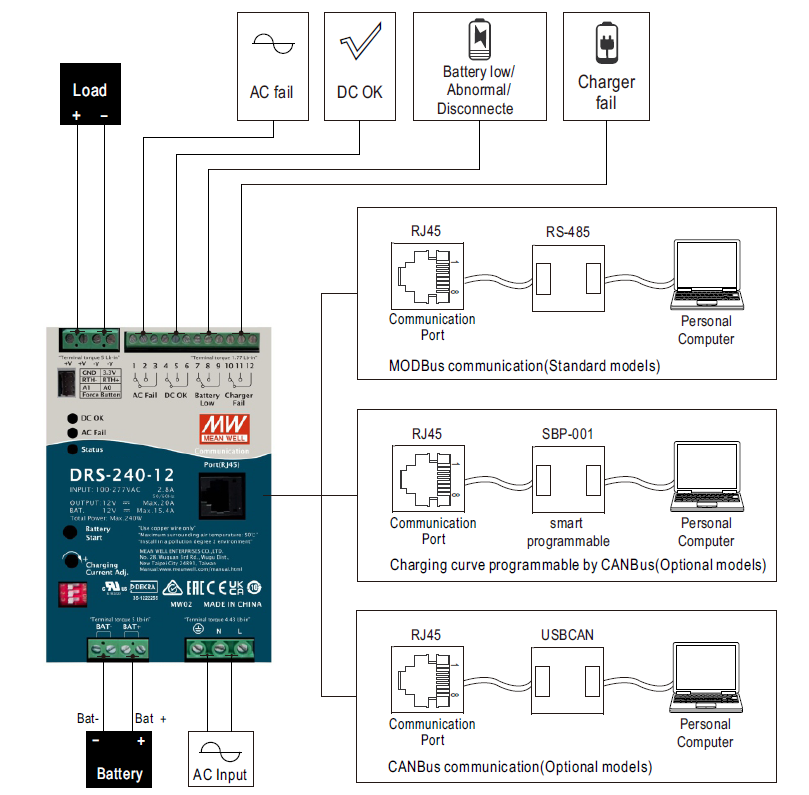

DRS-240 схема подключения

Источники питания DRS-240 имеют два выхода: один выход (+V, -V) предназначен для питания нагрузки Load, второй (Bat+, Bat-) - для зарядки аккумуляторной батареи Battery.


На вход AC Input подается напряжение переменного тока 90 ~ 305VAC.


Предусмотрена сигнализация аварии и работоспособности:


AC Fail – отказ питания электрической сети


DC OK – наличие напряжения постоянного тока на выходе


Battery Low – батарея разряжена


Charger Fail – отказ зарядного устройства

Имеется встроенный протокол MODBus, дополнительный протокол CANBus (опционально).

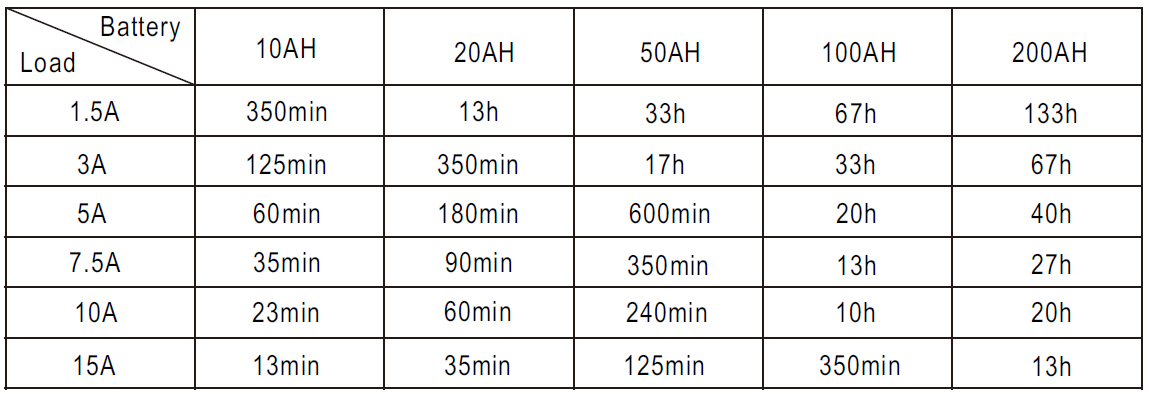

Примерное время работы DRS-240 в зависимости от емкости аккумуляторной батареи и тока разряда:

DRS-240 время разряда

Использование DRS-240 в качестве зарядного устройства:


С помощью данных устройств возможна зарядка как свинцово-кислотных, так и литий-ионных аккумуляторов.


Управление DRS-240 возможно следующими способами:


- при помощи DIP-переключателей на панели устройства;
- при помощи внешнего программатора и персонального компьютера (только для моделей с интерфейсом CANBus).

Рассмотрим управление при помощи DIP-переключателей:

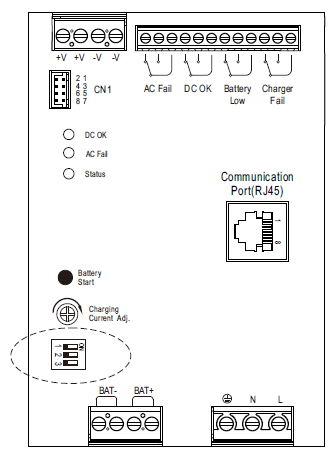

DRS-240 зарядн терминал

Имеется возможность задать значение тока зарядки аккумулятора (от 20 до 100% от номинала) с помощью регулировки на лицевой панели источников питания:

DRS-регул тока

При помощи DIP-переключателей на панели DRS-240 можно установить режим зарядки в 2 или 3 стадии:

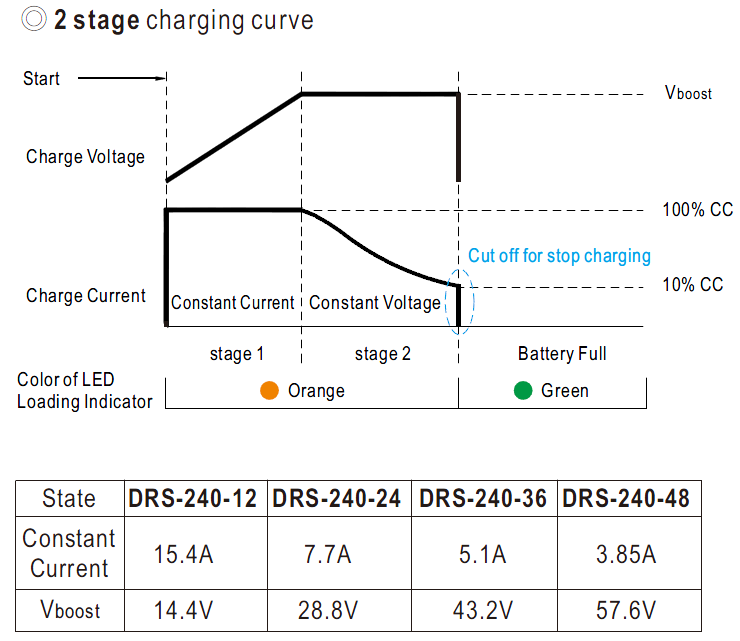

DRS-240 зарядн 2 стадии график

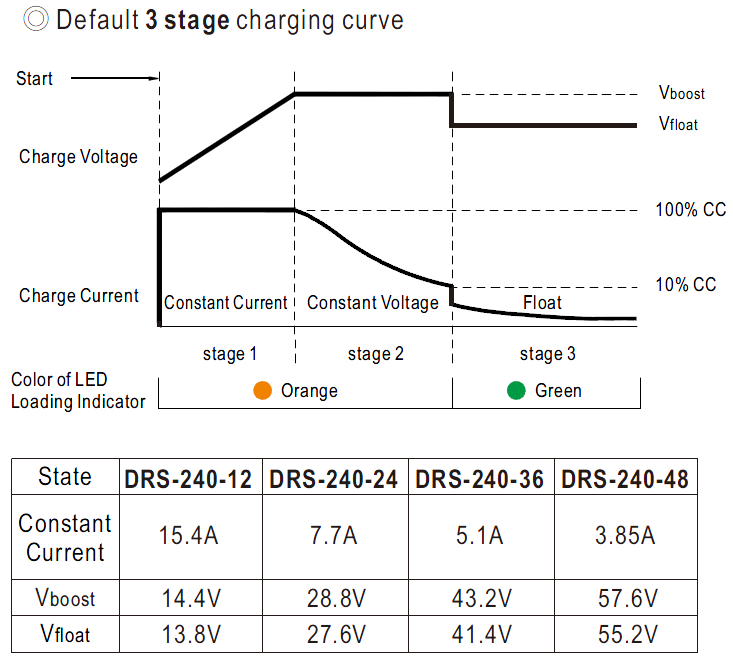

DRS-240 зарядн 3 стадии график

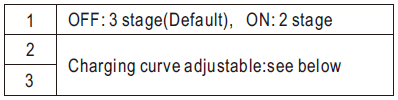

DRS-240 зарядн DIP

DIP-переключателем 1 выбирается 2-х или 3-х стадийный режим зарядки.
DIP-переключателями 2 и 3 осуществляется регулирование кривой зарядки.

     Для 2-х стадийного режима зарядки:

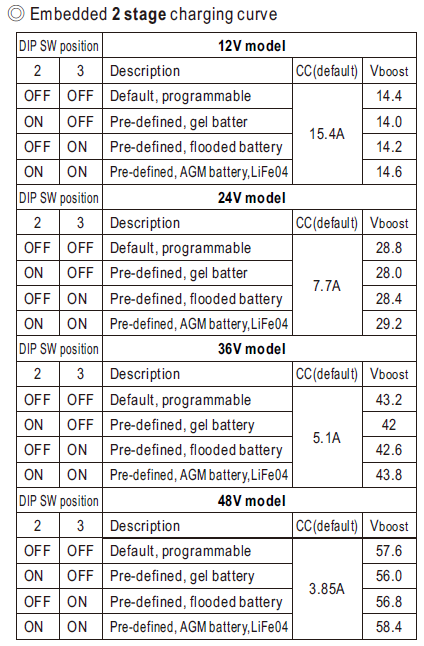

DRS-240 зарядн 2 стадии DIP

      Для 3-х стадийного режима зарядки:

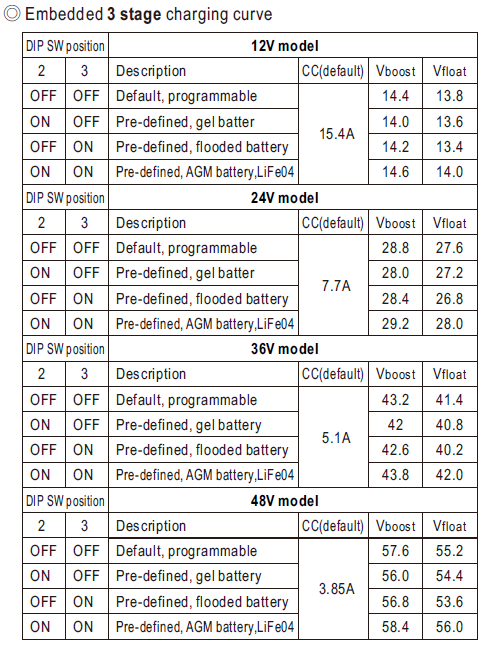

DRS-240 зарядн 3стадии DIP

Рассмотрим управление зарядкой при помощи внешнего программатора и персонального компьютера.

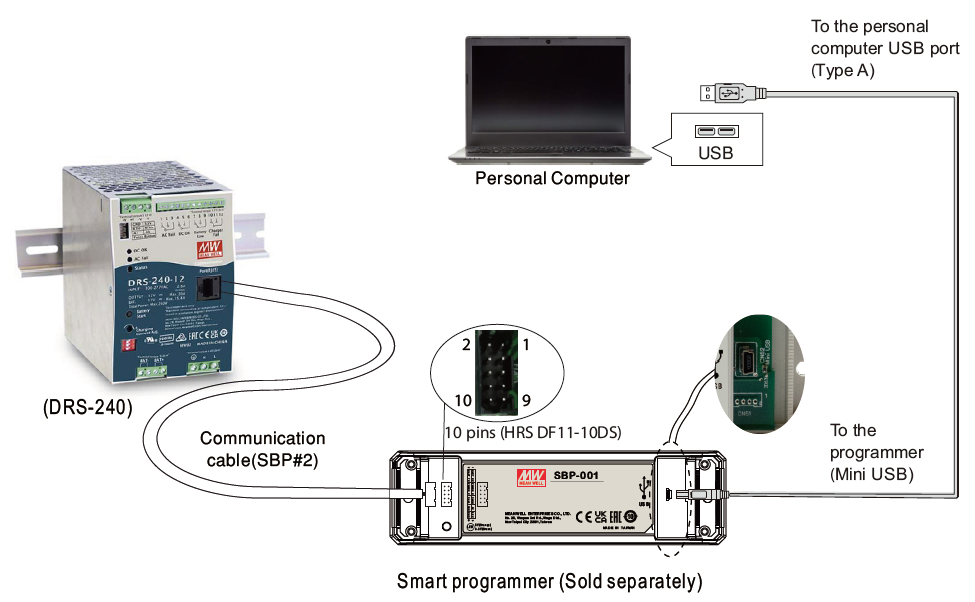

Зарядная кривая может быть настроена с помощью программатора SBP-001.

DRS-240 зарядн CANBUS_рисунок

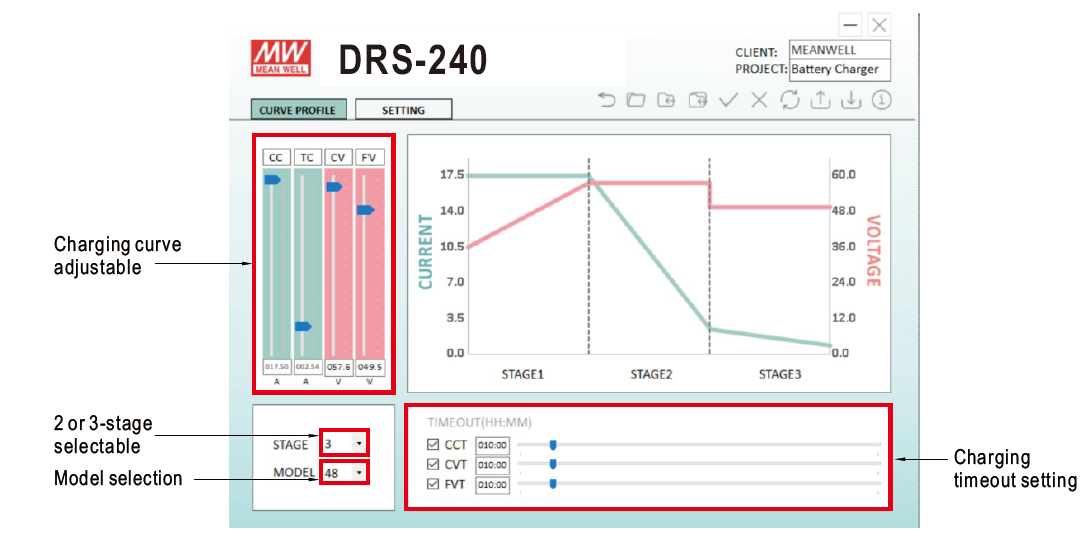

В этом случае установка режима и регулирование кривой зарядки осуществляется пользователем при помощи программного обеспечения:

DRS-240 зарядн CANBUS_интерфейс

Более подробную техническую документацию можно посмотреть здесь:


https://www.meanwell.com//Upload/PDF/DRS-240/DRS-240-spec.pdf


https://www.meanwell.com//Upload/PDF/DRS-480/DRS-480-spec.pdf
