Фирма MEAN WELL выпустила ограничитель пускового тока ICL-16.

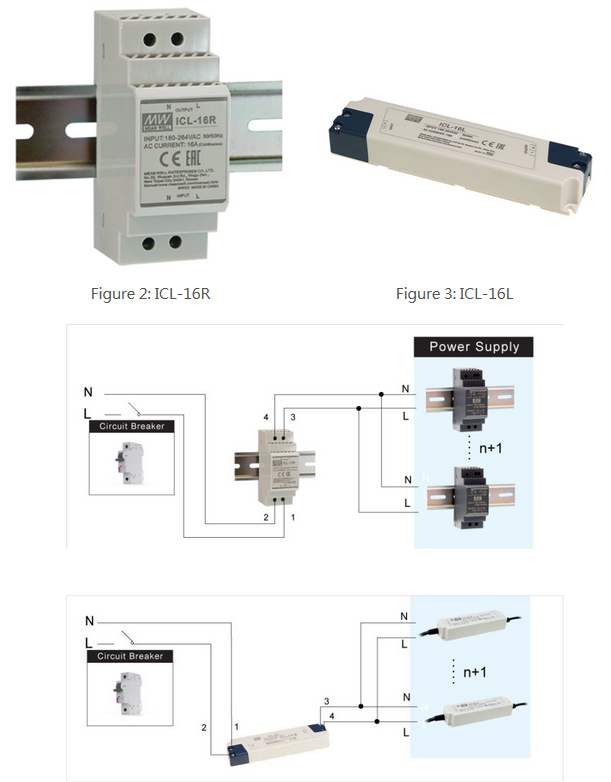

Он выпускается в двух модификациях: для установки на DIN рейку (ICL-16R) и для линейного подключения (ICL-16L).

Добавление ограничителя пускового тока ICL-16 после автоматического выключателя переменного тока может эффективно уменьшить вероятность ложного отключения этого автоматического выключателя при включении источника питания, повышая общую надежность системы.


Прежде чем обсуждать устройство ICL-16, разберемся в причинах возникновения пускового тока в источниках питания.
В конструкции импульсного источника питания обычно используются конденсаторы для уменьшения напряжения пульсации, вызванной частотой питающего напряжения и для повышения стабильности напряжения. Однако конденсаторы обычно требуют большого количества тока для зарядки при первоначальном запуске, что приводит к возникновению большого импульсного тока, называемого пусковым током.

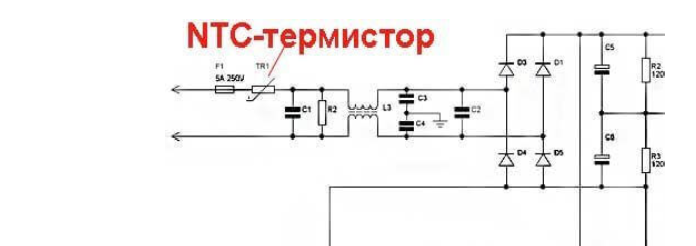

Чтобы минимизировать пусковой ток, большинство разработчиков источников питания используют термисторы с отрицательным температурным коэффициентом (NTC) в качестве основного компонента схемы подавления пускового тока.

Сопротивление NTC-терморезисторов уменьшается при нагреве.
Ограничение тока происходит следующим образом. Когда термистор холодный, его сопротивление велико, мы включаем источник питания и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев термистора и его сопротивление падает, а источник питания выходит на рабочий режим.
Недостатком такой схемы является то, что термисторы NTC потребляют энергию непрерывно во время работы, не только генерируя тепло, но и оказывая влияние на эффективность источника питания. В результате, значение сопротивления термисторов NTC не могут быть слишком высокими (иначе снизится эффективность работы источника питания), что определяет достаточно большие значения пусковых токов, до которых возможно ограничение. Эти значения некоторые пользователи считают неприемлемыми.

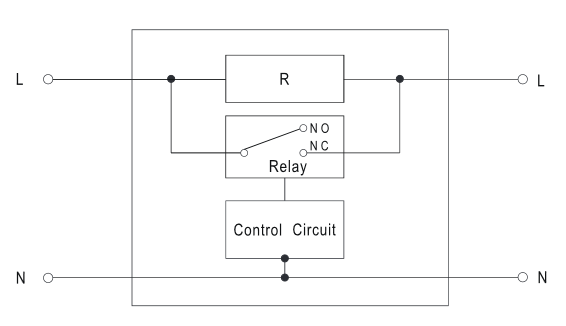

В ограничителе пускового тока ICL-16 фирма MEAN WELL использовала другое, более эффективное решение. Блок-схема ICL-16:

В данной блок-схеме процесс ограничения пускового тока выполняется под руководством управляющей схемы Control Circuit. При первоначальном включении источника питания контакты реле Relay разомкнуты, и ток ограничивается резистором R. После процесса ограничения тока управляющая схема замыкает контакт реле Relay, и накоротко замкнутые контакты этого реле уже не потребляют энергию источника питания при дальнейшей его работе.
Такая структура ограничителя пускового тока не только значительно уменьшает тепло, выделяемое во время работы, но и улучшает подавляющую способность, тем самым отличая ICL-16 от других ограничителей пускового тока, использующих термисторы NTC.

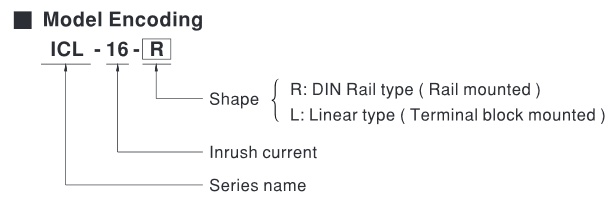

Информация по заказу:

Технические характеристики:


Ограничение пускового тока до 23 А, встроенная тепловая защита;
Предназначен для продолжительных токов до 16 А;
Диапазон рабочих температур: от -30 °С до +70 °С;
ICL-16R совместим с DIN рейками стандартов TS-35/7.5 и TS-35/15;
Габариты (ДхШхВ): 35х90х54,5 мм (ICL-16R), 175х42х24 мм (ICL-16L).

Более подробную техническую информацию можно посмотреть здесь:

https://www.meanwell.com/Upload/PDF/ICL-16R/ICL-16R,16L-SPEC.PDF

Расчет количества источников питания, которые могут быть подключены к ICL-16.


Имеются два ключевых параметра, которые должны быть приняты во внимание в отношении расчета источников питания, которые могут быть установлены после ICL-16:
- номинальный продолжительный переменный ток;
- допустимая емкостная нагрузка.


Ниже приведен пример расчета максимального количества источников питания SDR-120-24, которые могут быть подключены к ICL-16R.


Шаг 1:

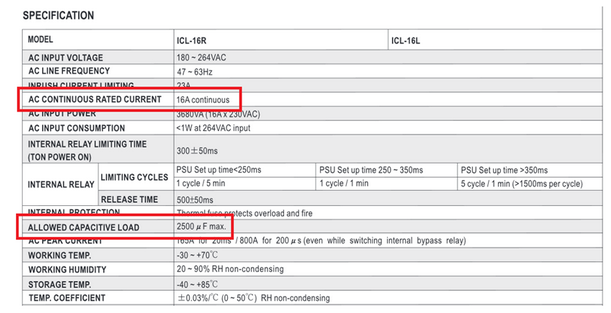

Из технической документации следует, что у ICL-16R номинальный продолжительный переменный ток: 16А; допустимая емкостная нагрузка: 2500µF.


Шаг 2:

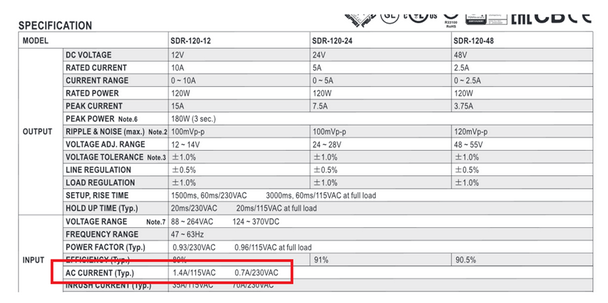

В соответствии с технической документацией на SDR-120-24, максимальное значение переменного тока для источника питания равно 0,7A при 230VAC.


Существует формула для расчета: номинальный продолжительный переменный ток для ICL-16 / максимальное значение переменного тока для источника питания = 16A / 0.7 A = 22.8 → 22 единиц (источников питания).


Шаг 3:

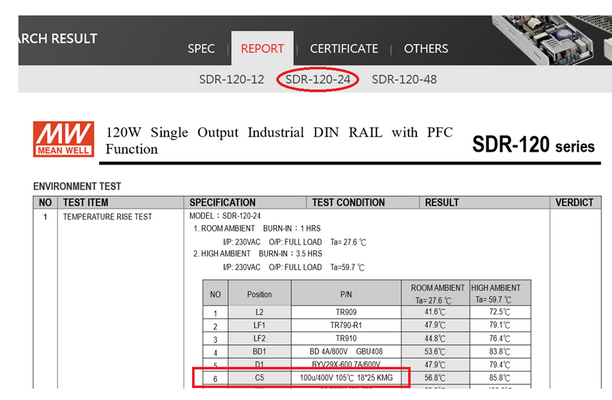

Согласно отчета по испытаниям серии SDR-120-24, емкость объемного конденсатора " C5 " составляет 100 мкФ.


Существует формула для расчета емкости: допустимая емкостная нагрузка ICL-16 / емкость источника питания = 2500мкф / 100мкФ = 25 единиц (источников питания).


Шаг 4:

Выбираем меньшее количество единиц (источников питания) путем сравнения вычисленных результатов с шага 2 и шага 3, а затем умножаем на коэффициент 0,9:


22 * 0.9 = 19.8 → 19 единиц (источников питания).


Шаг 5:


Можете собирать систему с 19 источниками питания SDR-120-24 и работать с ней.
