Прежде чем обсуждать оборудование для систем на шине KNX фирмы MEAN WELL, необходимо разобраться, что такое KNX.


KNX — это коммуникационная шина, широко используемая для автоматизации зданий.
Общее число установленных в мире устройств, отвечающих этому стандарту, составляет по некоторым оценкам более десяти миллионов. Основными ключевыми особенностями KNX является совместимость продуктов разных производителей, единый программный инструмент (Engineering Tool Software, сокращенно — ETS) для разработки и реализации проекта.
Проекты KNX основаны на использовании специальной выделенной проводной шины. Все контроллеры, датчики и исполнительные устройства подключаются к проводной шине.
Вся система делится на исполнительные устройства (актуаторы), сенсоры (кнопки, выключатели) и системные устройства (блоки питания, интерфейсные модули, логические модули).


Источник питания KNX-20E-640 для шины KNX.



KNX-20E-640 подходит для питания по шине KNX любых устройств, маркированных маркой "KNX".

Подробную техническую информацию по KNX-20E-640 можно посмотреть здесь:
http://www.mean-well.ru/uploads/files/datasheets/KNX-20E-640.pdf

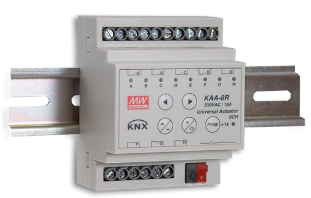

Актуатор KAA-8R.

KAA-8R представляет из себя 8-ми канальный роутер силовых цепей. Он предназначен для организации управления силовыми цепями в системах, построенных на шине KNX.

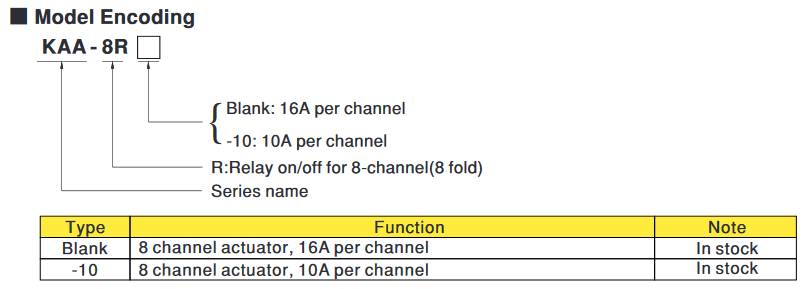

В зависимости от суффикса в конце наименования модели, выпускаются актуаторы на ток 16А на каждый канал (модель KAA-8R) и на ток 10А на каждый канал (модель KAA-8R-10).

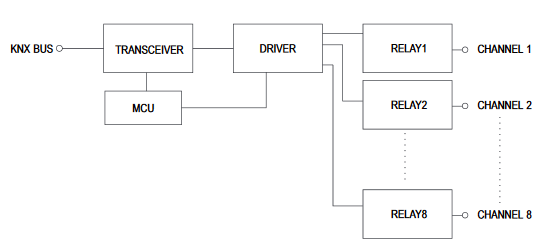

Структурная схема актуатора KAA-8R:

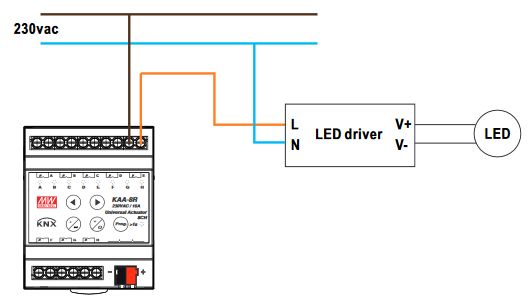

Схема подключения LED-драйверов к каждому каналу:

Подробную техническую информацию по KAA-8R можно посмотреть здесь:
http://www.mean-well.ru/uploads/files/datasheets/KAA-8R-10.pdf

Актуатор/диммер KAA-4R4V.

KAA-4R4V представляет из себя 4-х канальный диммер светодиодных систем освещения на шине KNX.

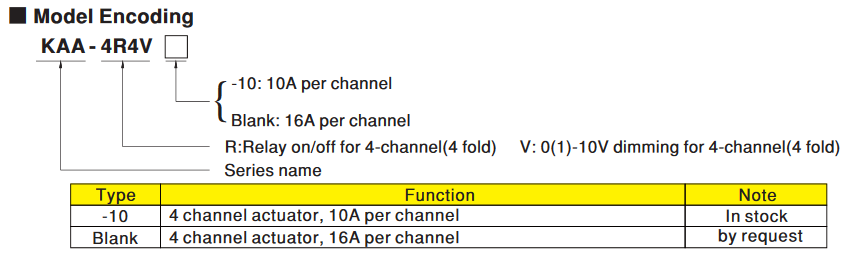

В зависимости от суффикса в конце наименования модели, выпускаются актуаторы на ток 16А на каждый канал (модель KAA-4R4V) и на ток 10А на каждый канал (модель KAA-4R4V-10).

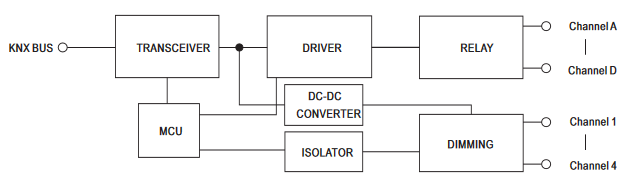

Структурная схема актуатора KAA-4R4V:

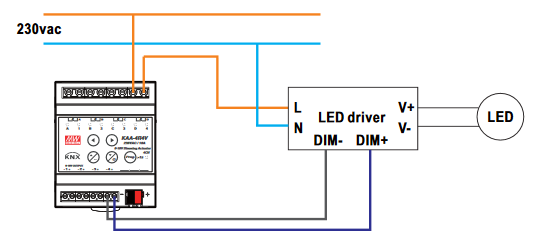

Схема подключения LED-драйверов к каждому каналу:

Подробную техническую информацию по KAA-4R4V можно посмотреть здесь:
https://www.meanwell.com/upload/pdf/KAA-4R4V/KAA-4R4V-spec.pdf

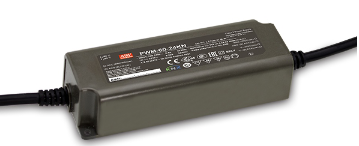

Светодиодные драйверы KNX PWM-60/120KN.

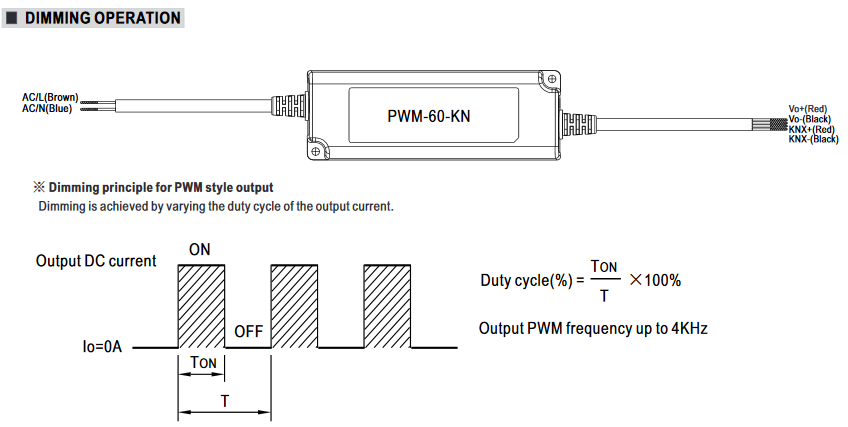

Эти светодиодные драйверы мощностью 60 и 120 Вт обеспечивают стабилизацию по напряжению и ШИМ модуляцию выходного напряжения.



Частота модуляции может быть изменена пользователем в диапазоне от 200 Гц до 4000 Гц, что позволяет использовать драйверы в ответственных применениях, чувствительных к мерцанию света.
Минимальный уровень диммирования составляет 0,01% - это позволяет использовать драйверы в применениях с минимальным уровнем освещенности, таких как кинотеатры.

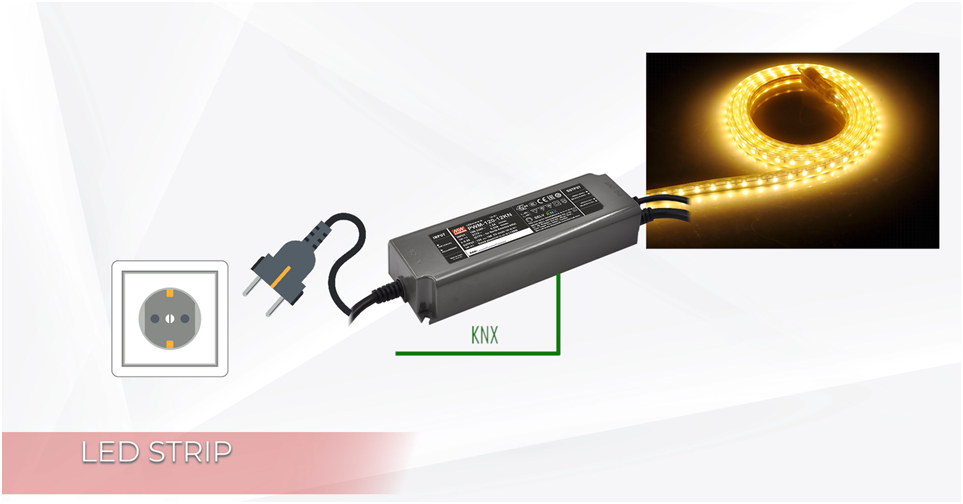

Данные драйверы могут применяться для диммирования по KNX светодиодных лент:

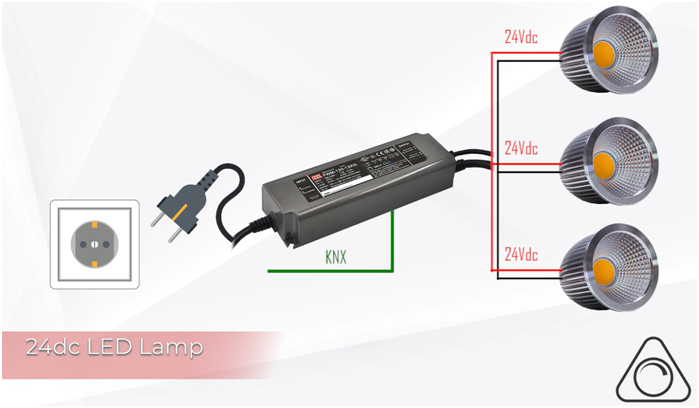

Кроме того, возможно их применение для диммирования по KNX нескольких светодиодных ламп, подключенных параллельно:

Подробную техническую информацию по PWM-60/120KN можно посмотреть здесь:
https://www.meanwell.com/upload/pdf/PWM-60-KN/PWM-60-KN-spec.pdf
https://www.meanwell.com/upload/pdf/PWM-120-KN/PWM-120-KN-spec.pdf

                Сравнение KNX и DALI для управления светодиодным освещением.

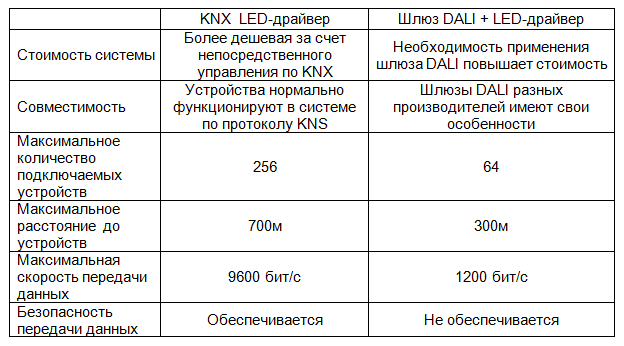

Данная таблица представляет собой сравнительную диаграмму между KNX и DALI на системном уровне, которая показывает, что KNX превосходит DALI.
