Фирма MEAN WELL выпустила новые инверторы серии NTS, предназначенные для преобразования входного постоянного напряжения 12, 24 или 48 В в переменное синусоидальное напряжение 110/230 В.

Важным свойством инверторов серии NTS является то, что их можно использовать не только со свинцово-кислотными, но также и с литиевыми аккумуляторными батареями.


NTS-300/450/750 — это высоконадежные синусоидальные инверторы постоянного тока мощностью 300/450/750 Вт.


В моделях NTS-300 реализовано охлаждение путем свободной конвекции воздуха:

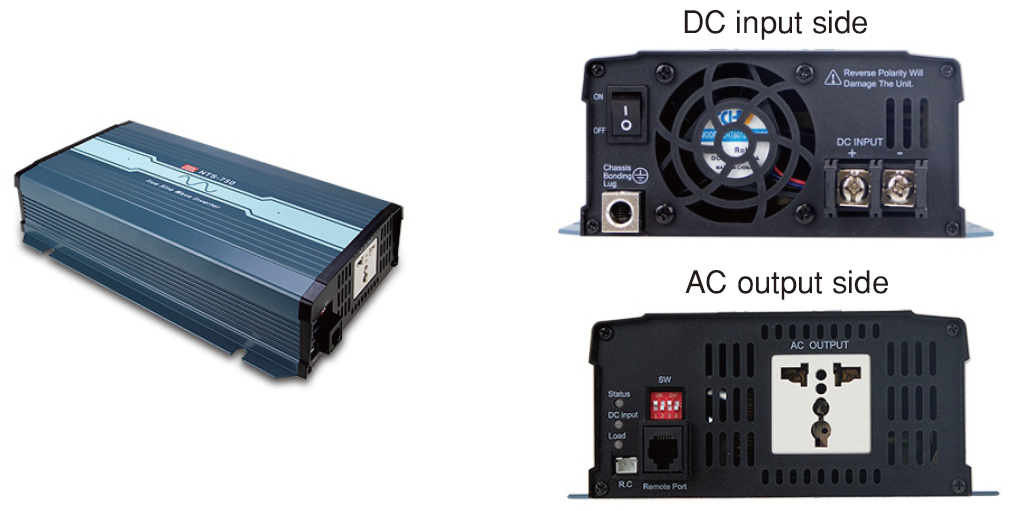

В моделях NTS-450, NTS-750 используется встроенное принудительное воздушное охлаждение:

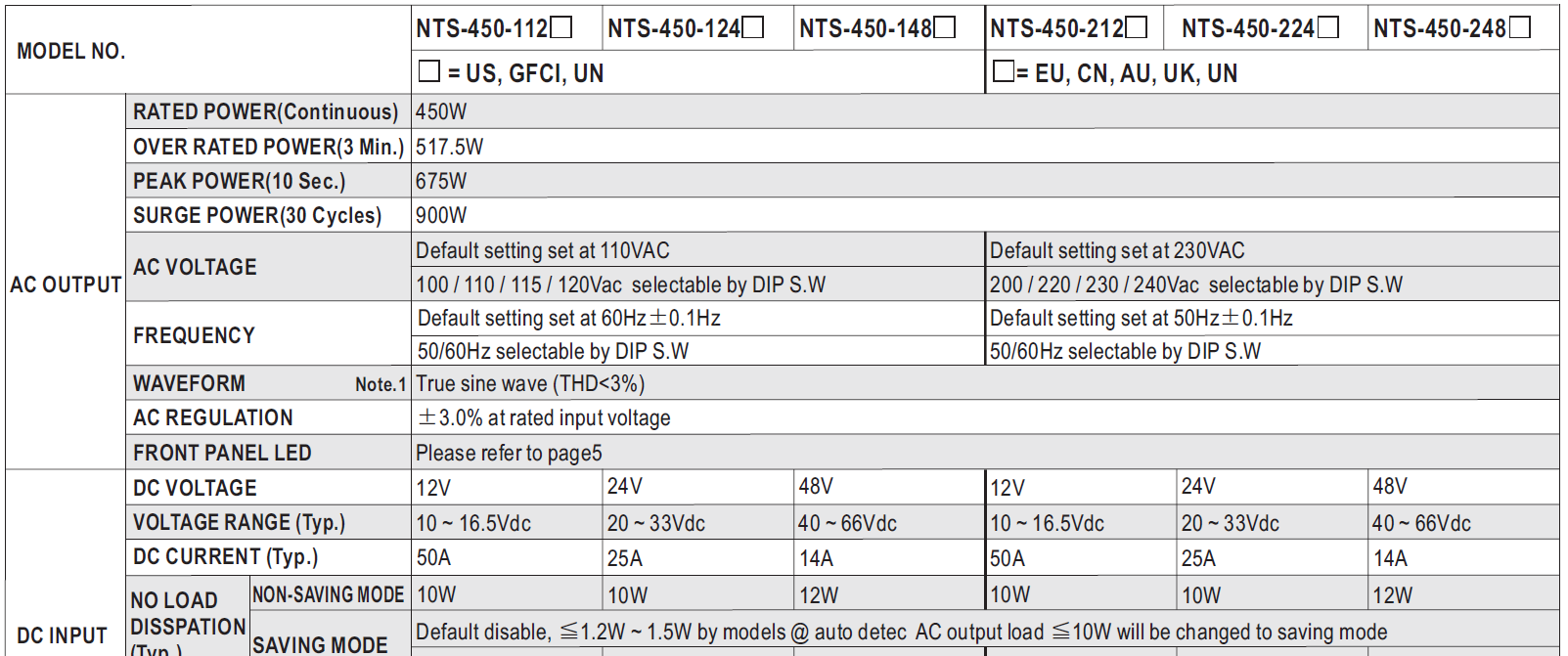

Основные электрические характеристики NTS-300/450/750:

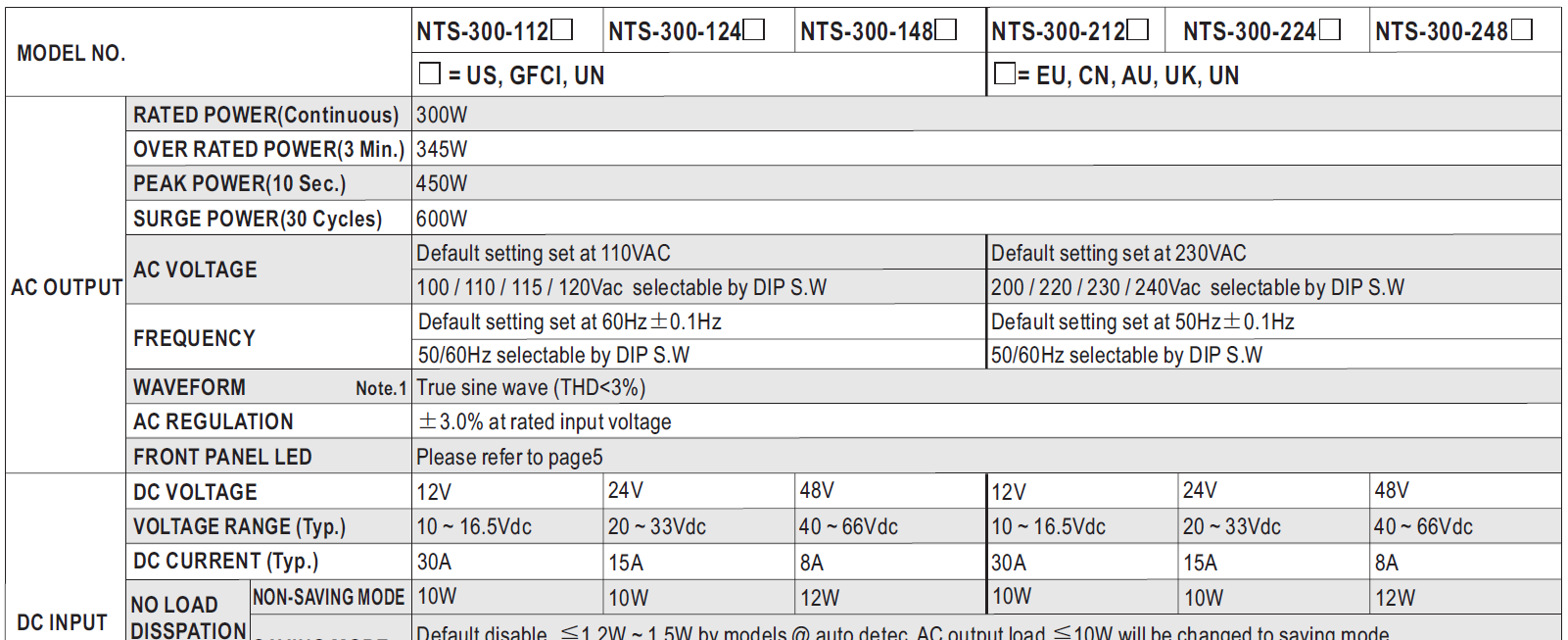

NTS-300:

NTS-450:

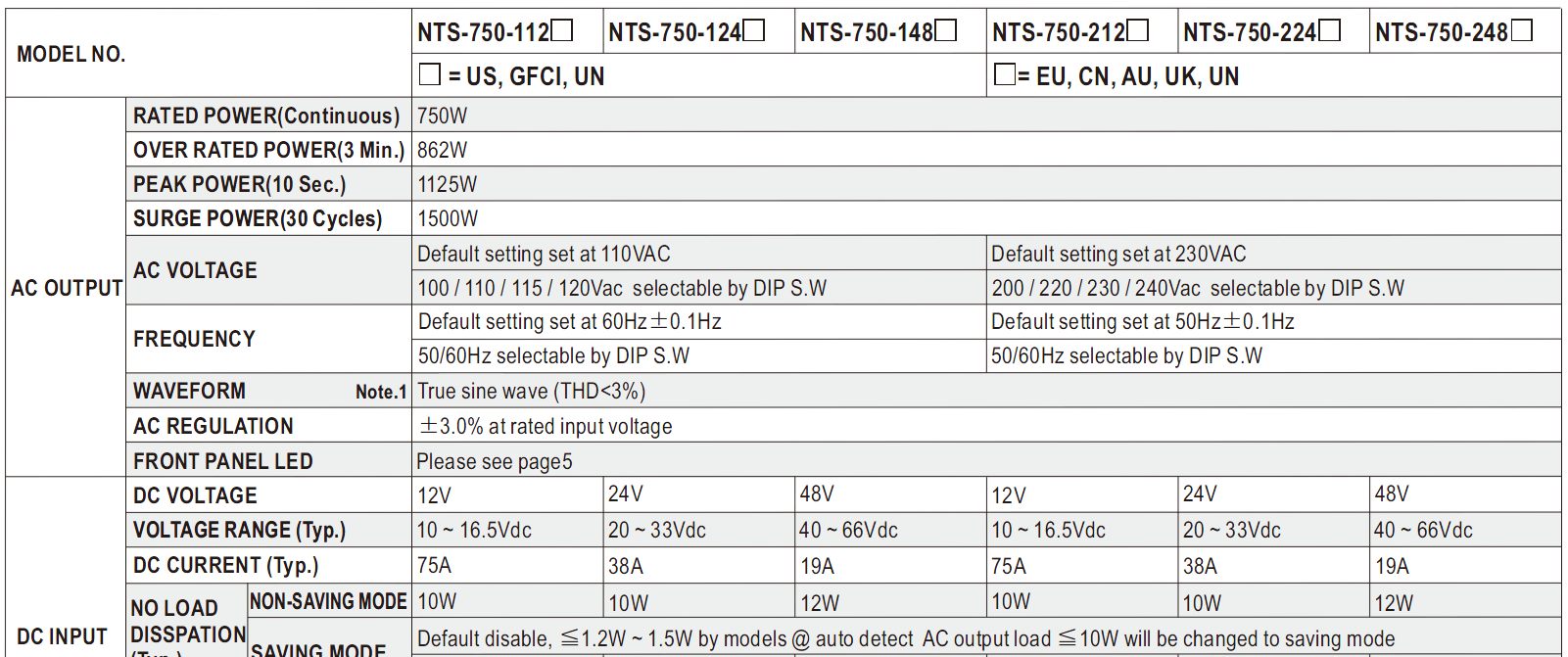

NTS-750:


Из таблиц видно, что инверторы серий NTS-300/450/750 имеют расширенный диапазон входных напряжений, могут работать при кратковременных перегрузках.

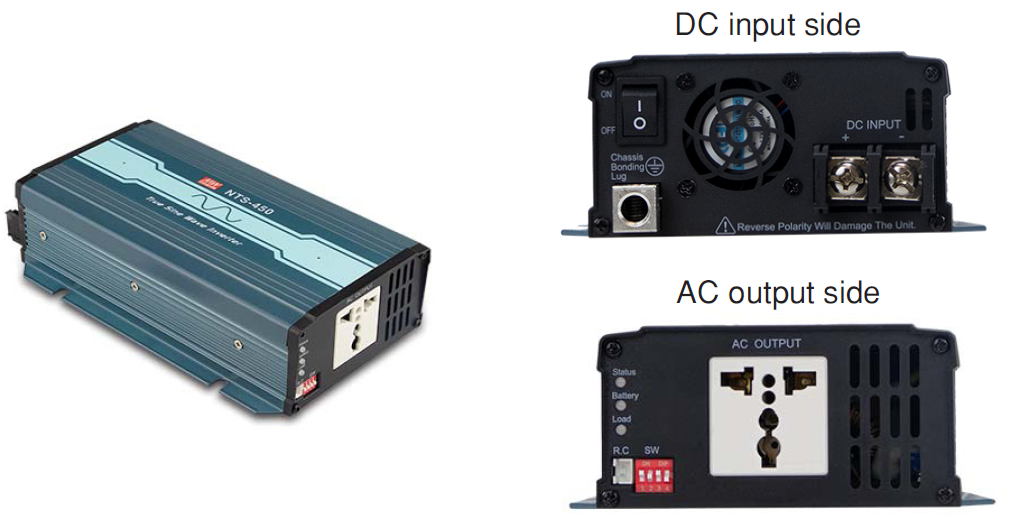

Так как NTS-300/450/750 позиционируются как наиболее часто используемые в будущем, рассмотрим их более подробно на примере NTS-450.

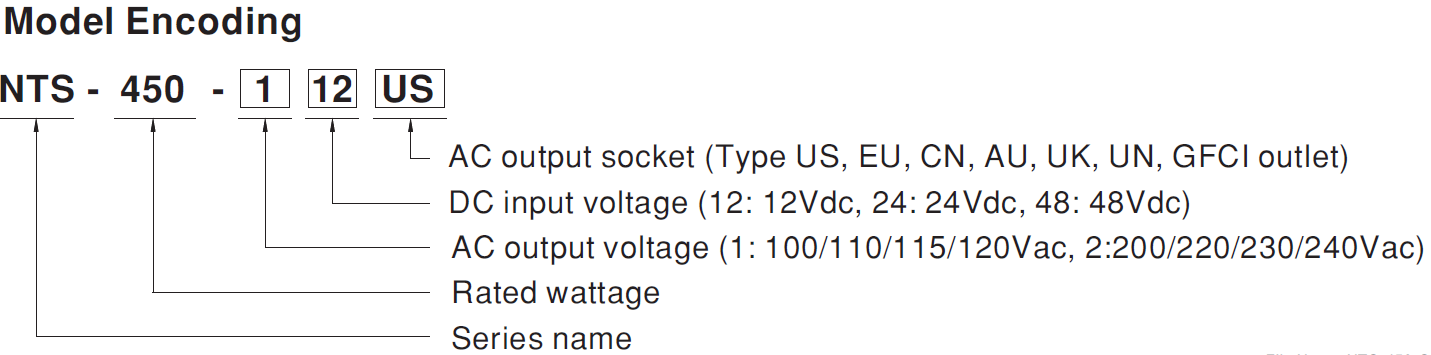

Маркировка инверторов:

Где NTS — серия; 450 — номинальная мощность в ваттах; 1 — диапазон выходного напряжения; 12 — поле, означающее входное напряжение 12/24/48 В постоянного тока; US — тип выходной розетки

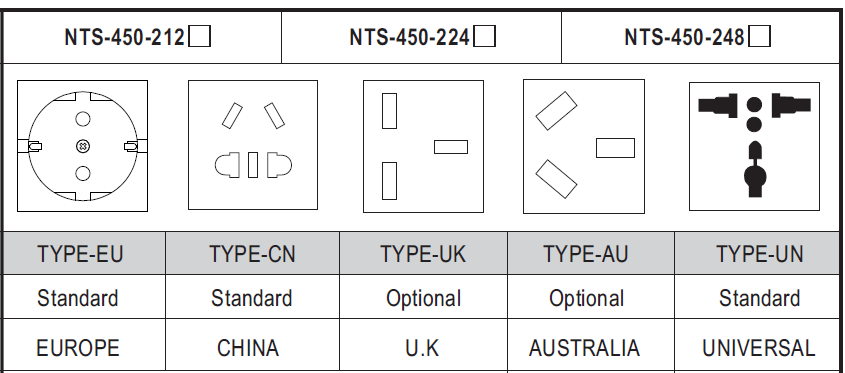

Типы выходных розеток представлены в таблице:



Обозначение EU соответствует розетке Евростандарта, UN – универсальная розетка.


Для NTS-450 характерны:
- гибкая регулировка выходного напряжения, частоты и режимов энергосбережения встроенными DIP-переключателями;
- дистанционное включение/выключение.

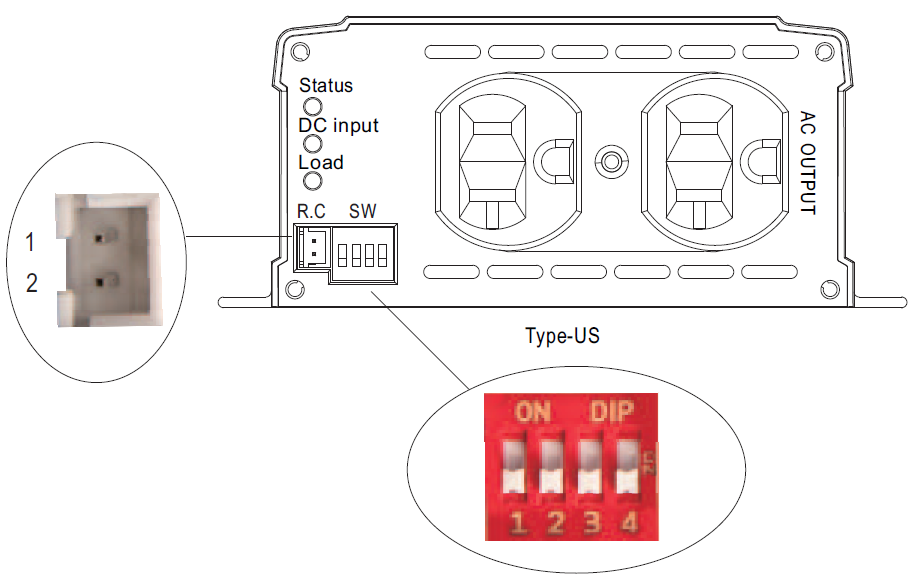

Это осуществляется при помощи встроенных DIP – переключателей и встроенного разъема R.C:

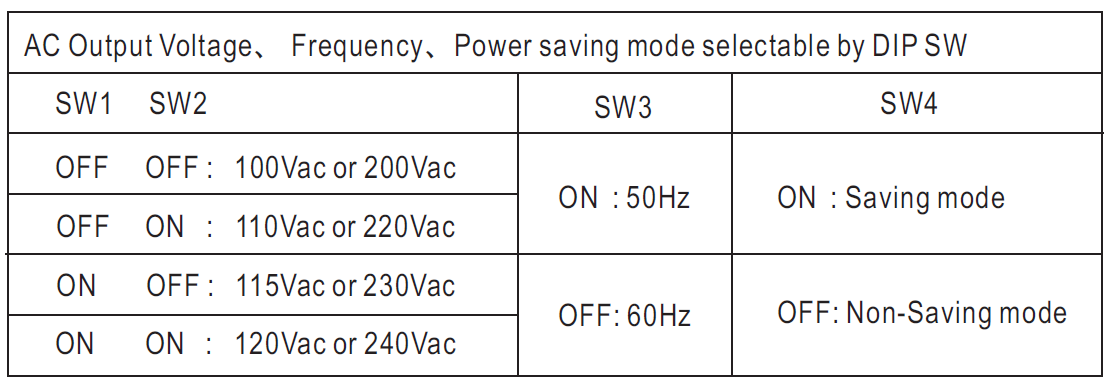

Установка выходного напряжения, частоты, и экономного режима при помощи встроенных DIP – переключателей:

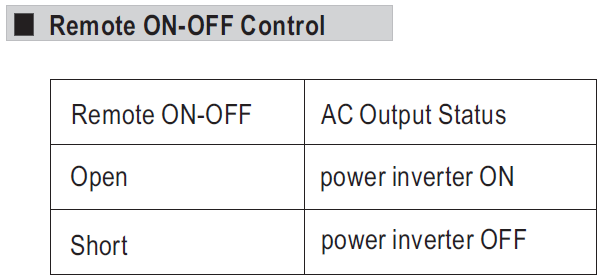

Дистанционное управление при помощи встроенного разъема R.C:



Open – инвертор включен
Shot – инвертор выключен

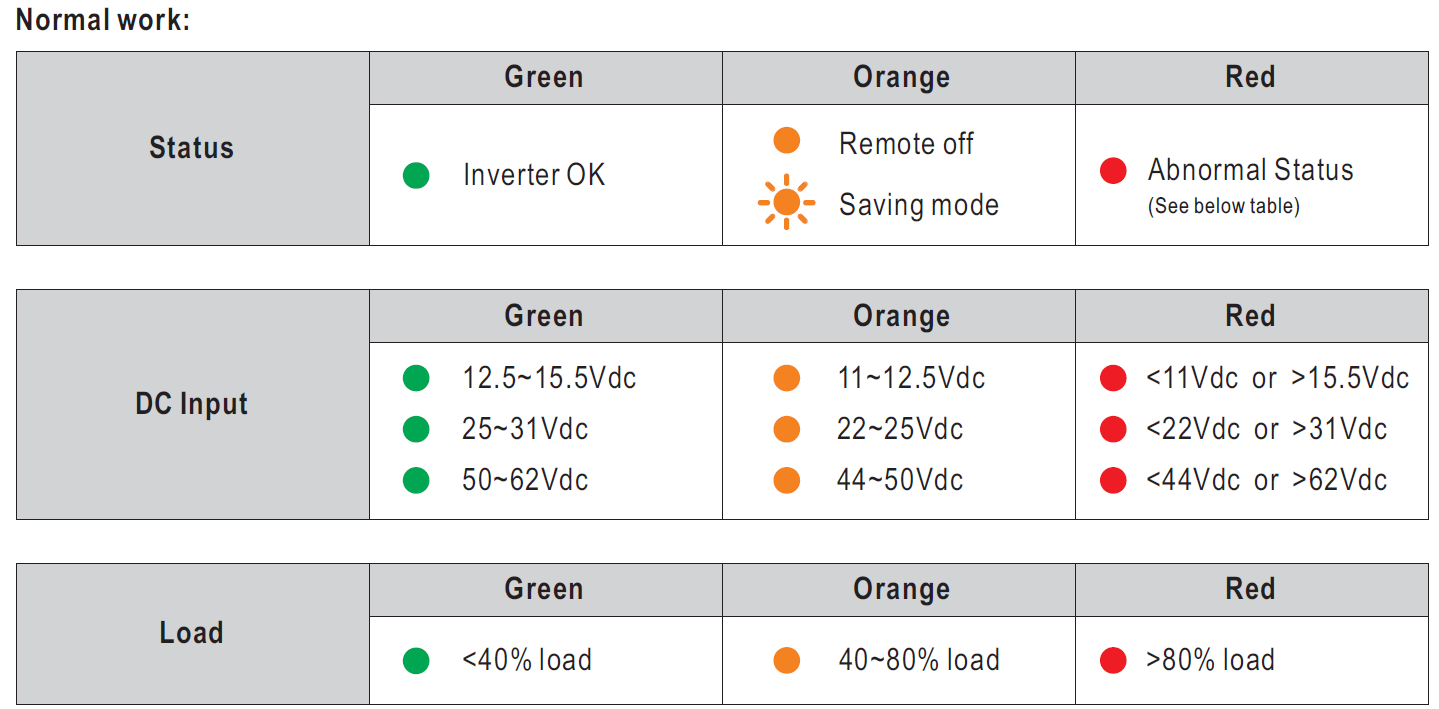

На передней панели инвертора имеется светодиодная индикация режима работы.

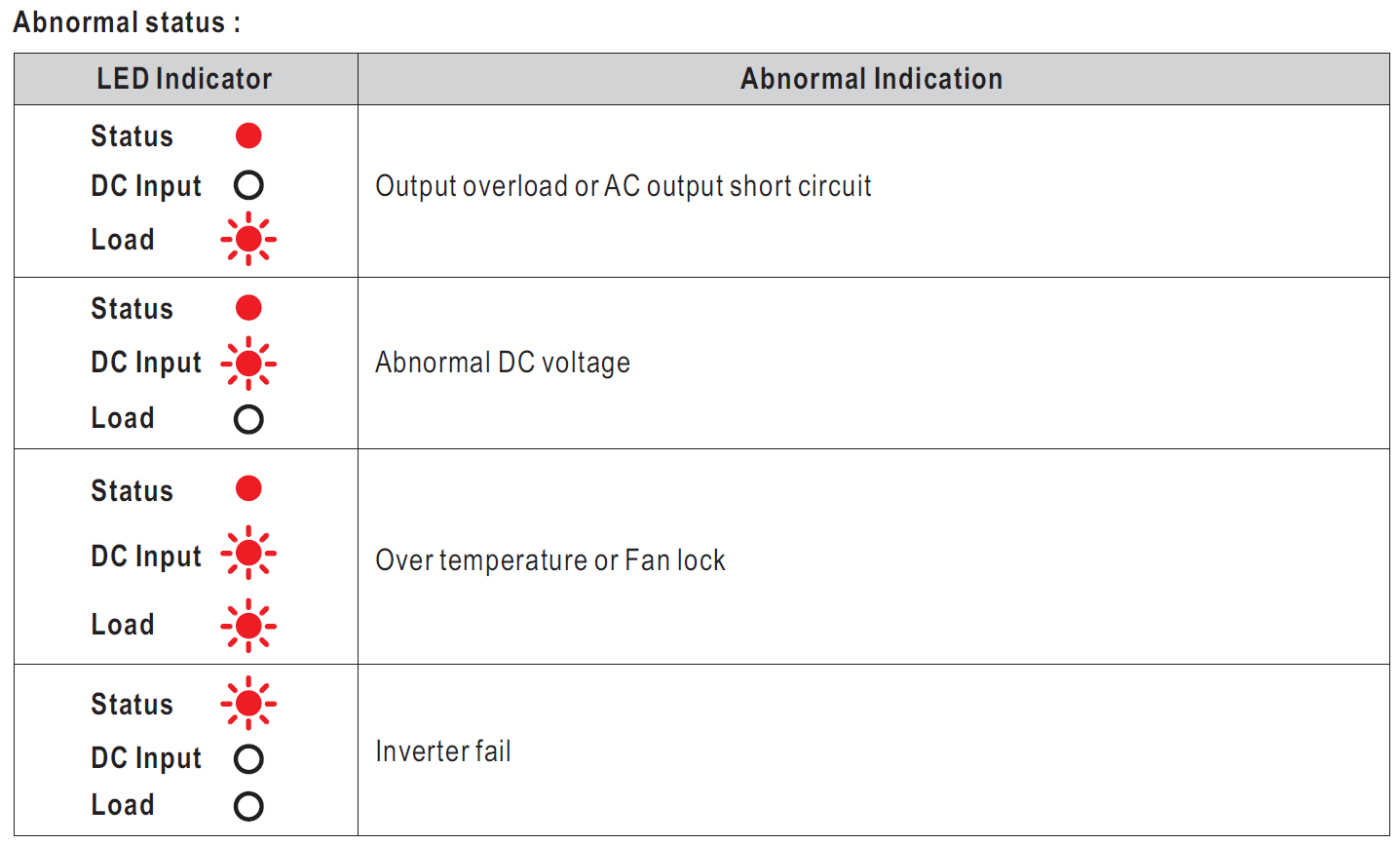

Индикация нештатной работы инвертора:


Light - горит
Light off - не горит
Flash – мигает

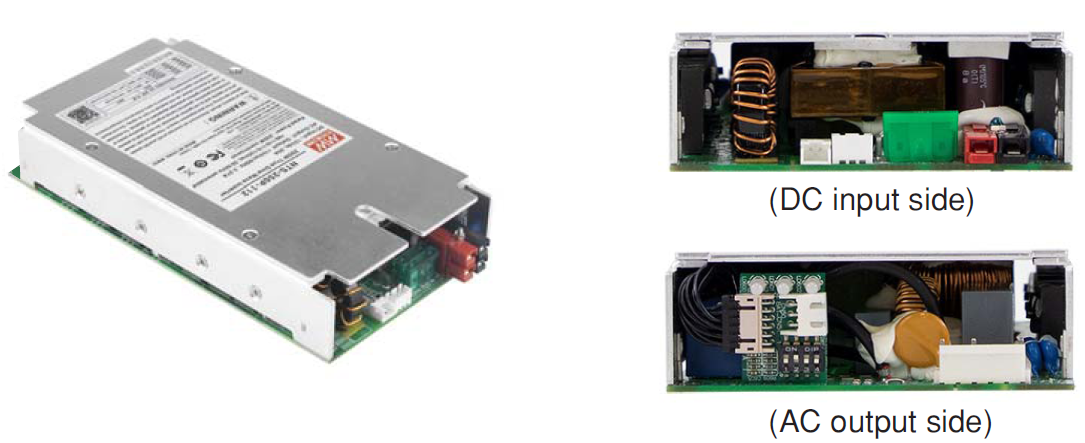

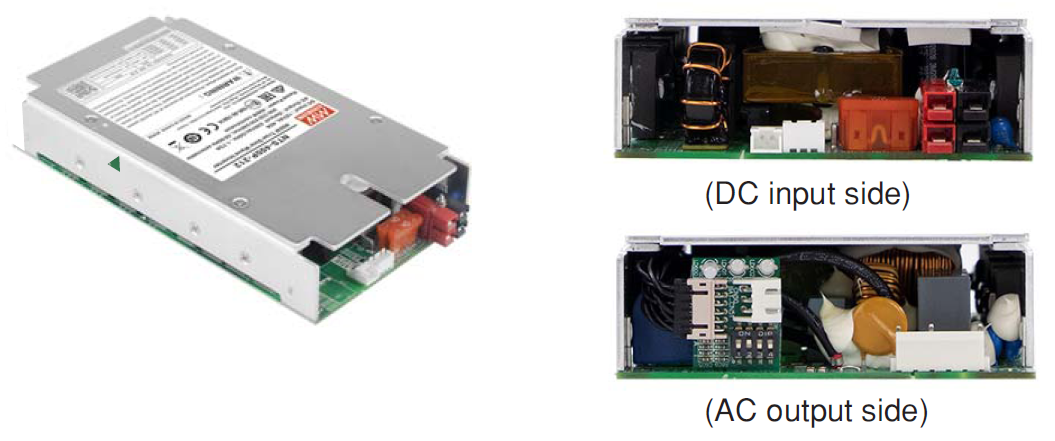

NTS-250P/ 400P - безвентиляторные встраиваемые DC-AC инверторы «чистый синус»


NTS-250P:



NTS-400P:

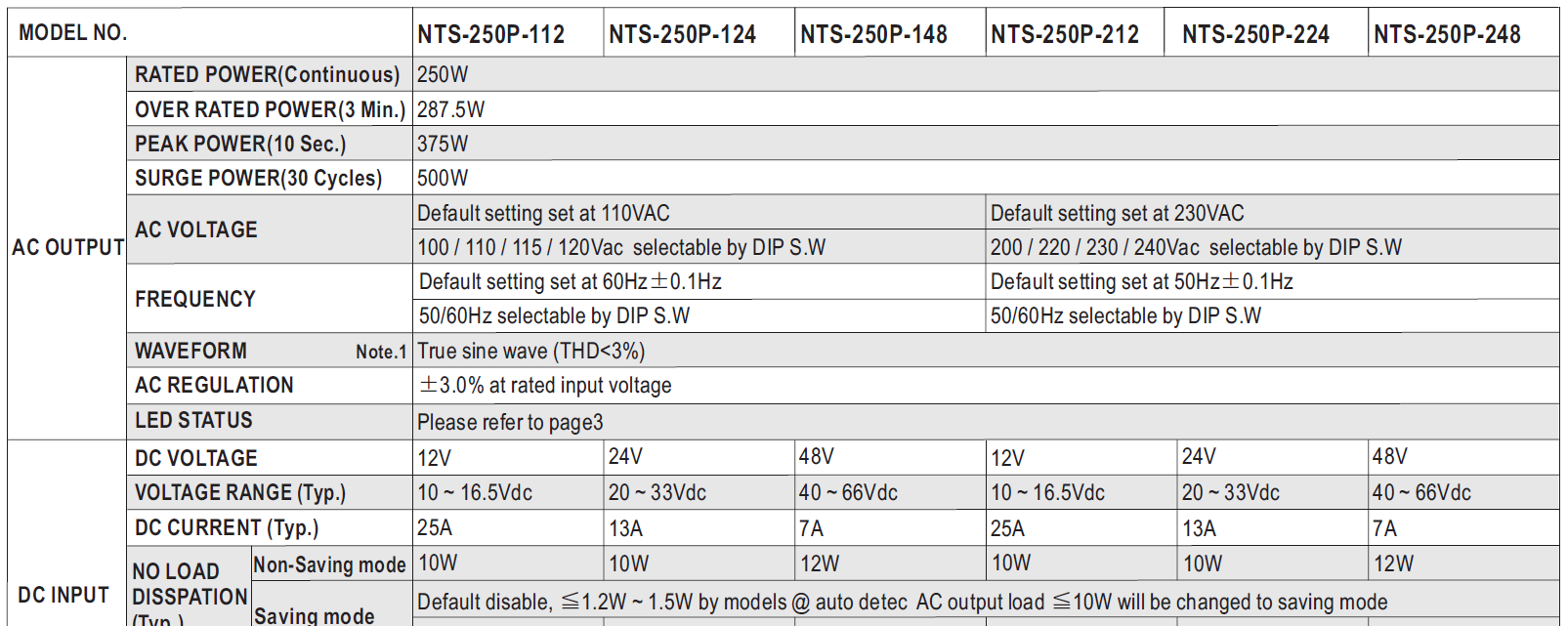

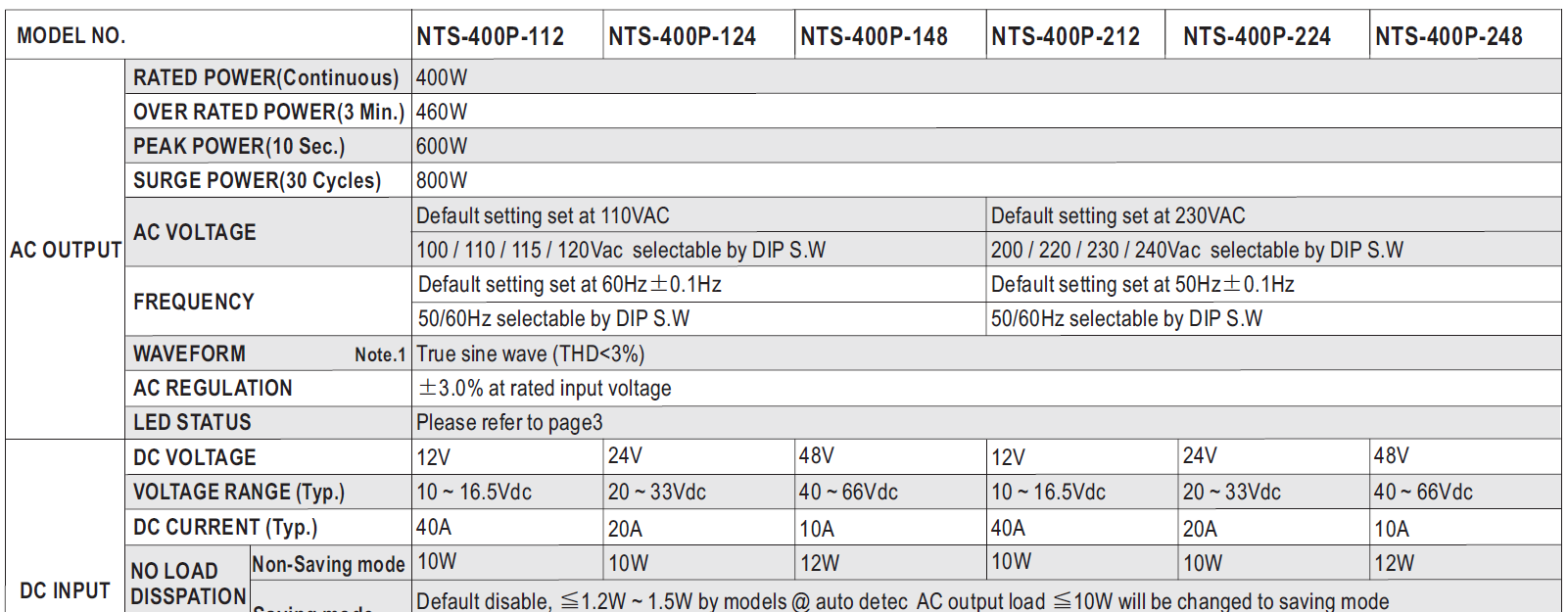

Основные электрические характеристики NTS-250P/ 400P:


NTS-250P:

NTS-400P:



Из таблиц видно, что NTS-250P/400P, также как и инверторы серий NTS-300/450/750, имеют расширенный диапазон входных напряжений, могут работать при кратковременных перегрузках.

Безвентиляторная конструкция NTS-250P/400P обеспечивает бесшумную работу и уменьшает накопление пыли. К дополнительным преимуществам можно отнести компьютерный интерфейс для мониторинга состояния.

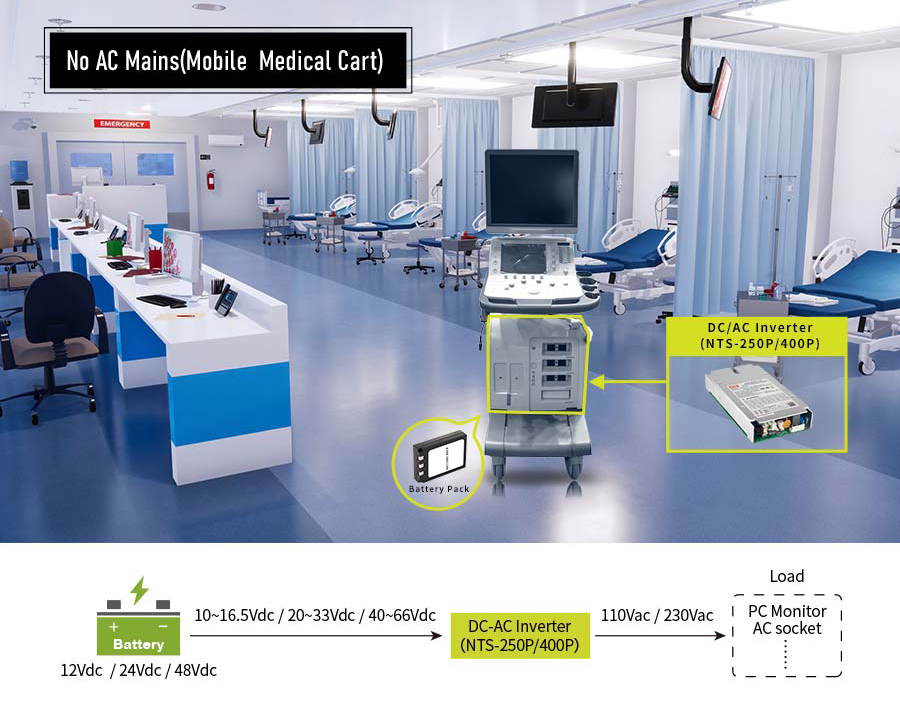

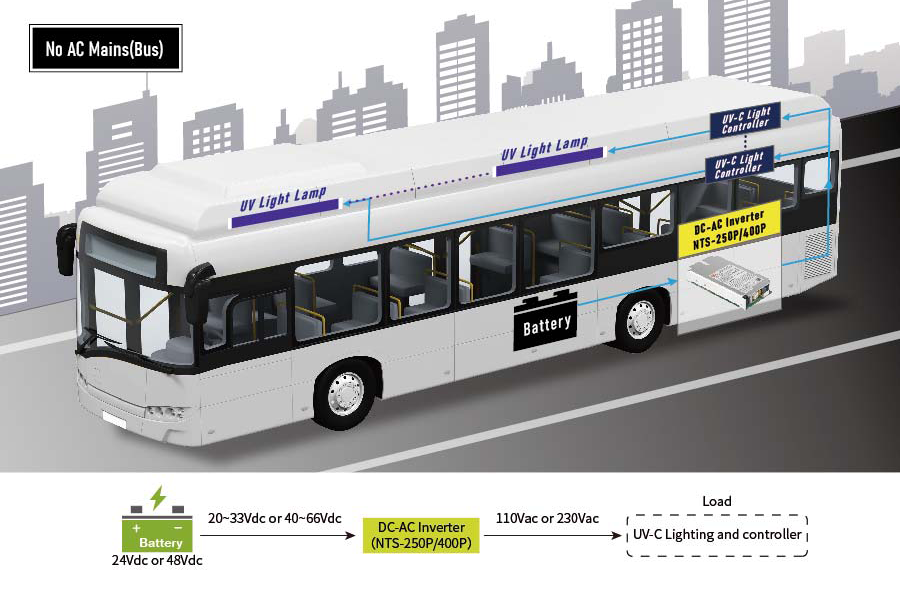

Встроенные инверторы серий NTS-250P/400P могут применяться в транспортных средствах и других отраслях:

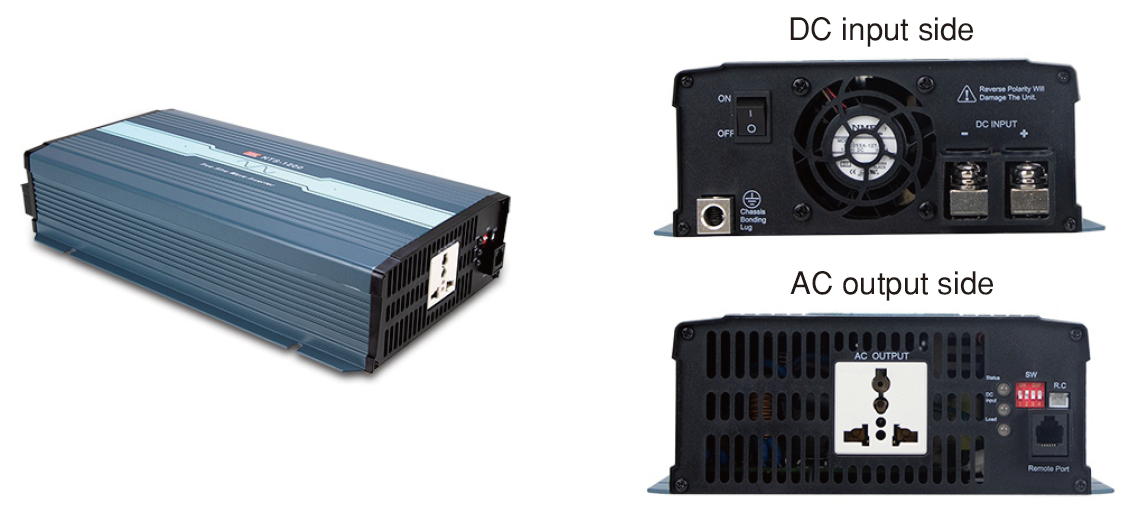

Инверторы NTS-1200 заменяют старое поколение серии TS-1000 и обеспечивают такие улучшения, как увеличение мощности на 200 Вт при меньшем размере корпуса и упрощение управления функциями панели.

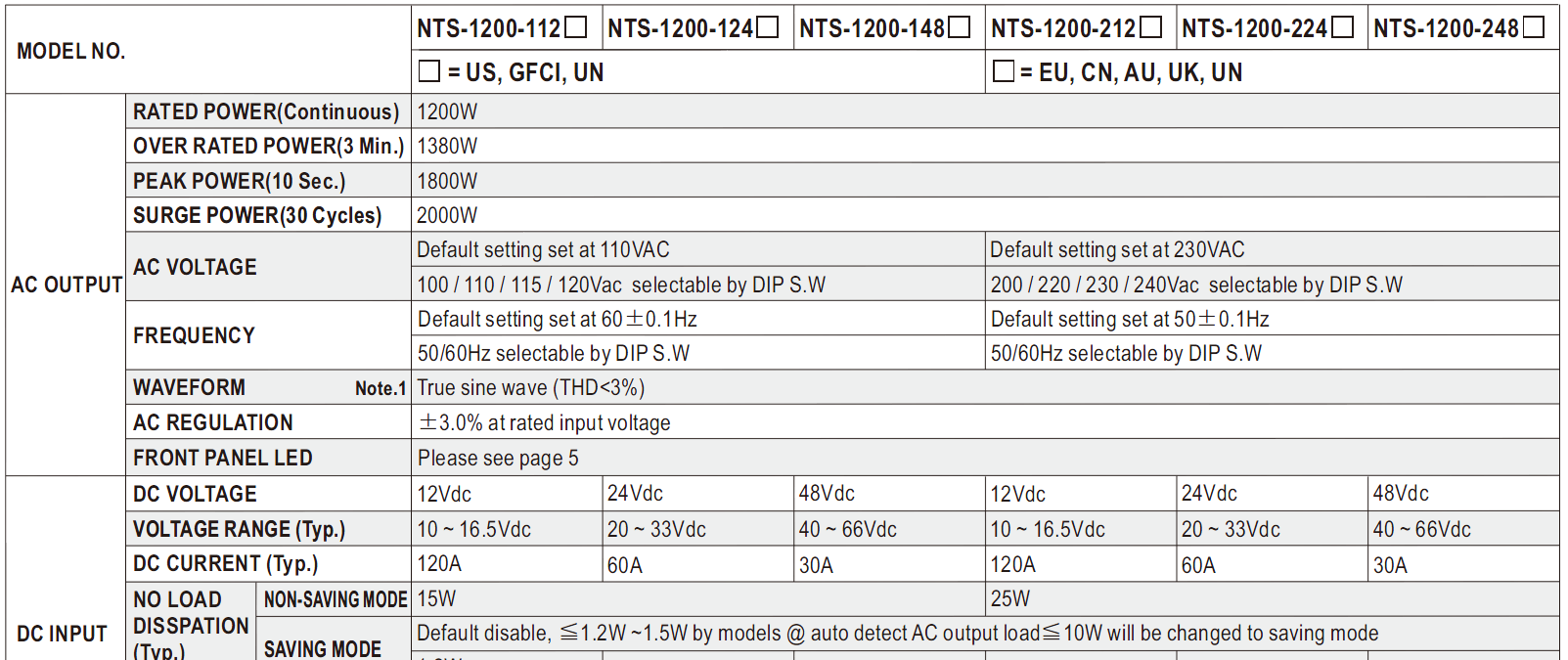

Основные электрические характеристики NTS-1200:

Инверторы NTS-1200 отличаются от обычных инверторов потребительского класса высокой надежностью промышленного класса, высокой безопасностью, высоким качеством и включает защиту окружающей среды и высокоэффективный дизайн.

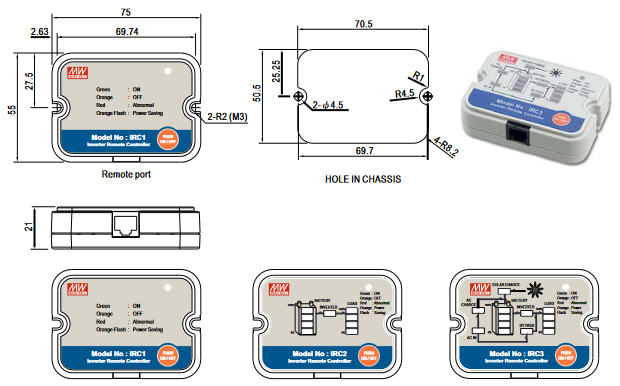

Для функций мониторинга и дистанционного управления инверторами возможно использование контроллеров IRC1/IRC2/IRC3 (опциональная функция)

Конструкция контроллеров позволяет устанавливать их на любую плоскую поверхность (например, на стену) или на панель управления. Контроллер соединяется с инвертором при помощи кабеля.


Контроллеры IRC1, IRC2, IRC3 могут быть использованы с инверторами серий:
NTS-750 / 1200

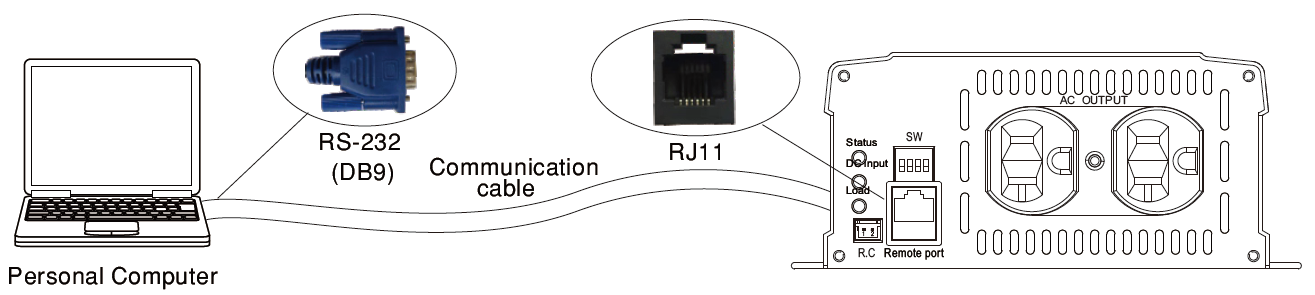

Для функций мониторинга и дистанционного управления инверторами возможно использование внешнего компьютера с интерфейсом RS-232:

С внешним компьютером с интерфейсом RS-232 могут работать с инверторы серий:
NTS-750 / 1200
NTS-250P /400P

Более подробную техническую документацию можно посмотреть здесь:

https://www.meanwell.com//Upload/PDF/NTS-250P/NTS-250P-spec.pdf

https://www.meanwell.com//Upload/PDF/NTS-400P/NTS-400P-spec.pdf

https://www.meanwell.com//Upload/PDF/NTS-300/NTS-300-spec.pdf

https://www.meanwell.com//Upload/PDF/NTS-450/NTS-450-spec.pdf

https://www.meanwell.com//Upload/PDF/NTS-750/NTS-750-spec.pdf

https://www.meanwell.com//Upload/PDF/NTS-1200/NTS-1200-spec.pdf
