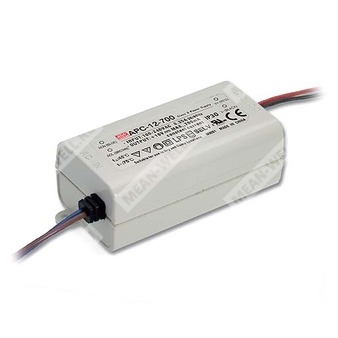

APC-12-700
APC-12-700 - компактный источник питания постоянного тока 12 Вт для светотехнических и приборных нагрузок.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| APC | Серия источников питания APC |
| 12 | Номинальная мощность 12 Вт |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
APC-12-700 представляет собой одно выходной импульсный источник питания мощностью 12 Вт с режимом стабилизации тока. Изделие рассчитано на работу от универсальной сети переменного тока и от источников постоянного тока в расширенном диапазоне напряжений. Конструкция выполнена в полностью изолированном пластиковом корпусе, предусмотрено охлаждение за счёт свободной конвекции воздуха. Источник питания относится к классу II, не имеет защитного заземления и предназначен для применения в составе конечного оборудования.
Изделие оснащено защитами от короткого замыкания и перенапряжения, имеет малые габариты, соответствует исполнению IP42 и может применяться в светотехнических и иных подобных устройствах, где требуется стабилизированный ток. В документе также указана пригодность для LED-ориентированных светильников и приборов, кроме областей применения, ограниченных примечанием производителя.
Основные особенности
- Режим стабилизации тока.
- Универсальный вход переменного тока с полным диапазоном.
- Работа от источника постоянного тока.
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Полностью изолированный пластиковый корпус.
- Компактное исполнение.
- Охлаждение свободной конвекцией.
- Класс II, без контакта защитного заземления.
- Исполнение IP42.
- Испытание на полную нагрузку при прожиге.
- Низкая стоимость при высокой надёжности.
Параметры выхода
| Параметр | Значение для APC-12-700 |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 9–18 В |
| Номинальная мощность | 12,6 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Точность тока | ±8,0% |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±3,0% |
| Уставка, время нарастания | 3000 мс, 150 мс / 115 В AC; 3000 мс, 180 мс / 230 В AC при полной нагрузке |
| Выходное перенапряжение | 39,6–46,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
Параметры входа
| Параметр | Значение для APC-12-700 |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Частота сети | 47–63 Гц |
| КПД, типовое значение | 80% |
| Входной ток | 0,2 А / 230 В AC; 0,35 А / 115 В AC |
| Пусковой ток, типовое значение | 70 А, длительность импульса 150 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимальное число БП на автомат 16 А | 29 шт. при автомате типа C / 17 шт. при автомате типа B, при 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| Время удержания | 15 мс / 115 В AC; 20 мс / 230 В AC при полной нагрузке |
Параметры окружающей среды
| Параметр | Значение для APC-12-700 |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,2%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение для APC-12-700 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам и ЭМС
| Параметр | Значение для APC-12-700 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004, BS EN/EN 62368-1 |
| ЭМС излучение | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN61000-4-2,3,4,5,6,8,11; уровень для лёгкой промышленности, импульс 2 кВ, EAC TP TC 020 |
| Категория исполнения | IP42 |
Надёжность, размеры и упаковка
| Параметр | Значение для APC-12-700 |
| MTBF | 6418,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1097,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 77 × 40 × 29 мм (длина × ширина × высота) |
| Масса | 0,08 кг |
| Упаковка | 120 шт. / 11,8 кг / 1,06 куб. фута |
Подключение
| Провод входа переменного тока | AC/L (коричневый), AC/N (синий), UL1569 18AWG |
| Провод выхода | +V (красный), -V (чёрный), UL1569 20AWG |
| Длина проводов | 150±10 мм |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Следует проверить статическую характеристику для получения подробных сведений. При входе постоянного тока необходимо подключать линию L к положительному полюсу, а линию N — к отрицательному.
5. Источник питания рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие Директиве по ЭМС на уровне всей сборки.
6. Изделие не предназначено для применения в светодиодных светильниках на рынках ЕС и Китая. Для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
7. Для высоты эксплуатации более 2000 м следует учитывать снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
8. Для рекомендаций по применению и по установке с учётом функции влагозащиты необходимо ознакомиться с руководством пользователя перед использованием.
