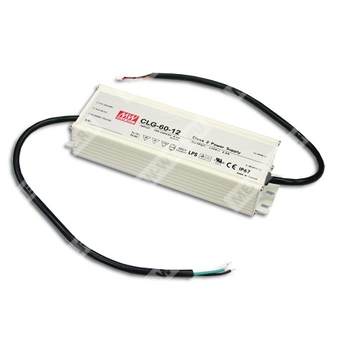

CLG-60-36 - источник питания для светодиодов 36 В, 1,7 А, 61,2 Вт с активной коррекцией коэффициента мощности и защитами.
Назначение
CLG-60-36 — импульсный источник питания постоянного тока для светодиодных нагрузок, рассчитанный на работу в режиме стабилизации тока с высоким КПД, широким диапазоном входного напряжения и встроенными защитными функциями.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| CLG |
Серия источников питания для светодиодов |
| 60 |
Номинальная мощность 60 Вт |
| 36 |
Номинальное выходное напряжение 36 В |
Краткое описание
Источник питания серии CLG-60 предназначен для светодиодных систем внутреннего и наружного применения. Модель CLG-60-36 относится к группе одноканальных драйверов с универсальным входом переменного и постоянного тока, встроенной активной коррекцией коэффициента мощности, высокой эффективностью и исполнением с защитой IP67. Конструкция предусматривает работу в режиме постоянного тока, что соответствует требованиям питания LED-модулей.
Особенности
- Универсальный вход переменного тока с полным диапазоном до 295 В AC.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 89%.
- Защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции.
- Исполнение IP67 для применения внутри и вне помещений.
- Класс защиты Class 2.
- Пассивный источник питания с ограничением тока в режиме постоянного тока.
- Испытание на 100% нагрузке.
- Высокая надёжность.
- Подходит для светодиодного освещения и световых вывесок.
- Соответствие мировым требованиям безопасности для осветительных применений.
- Подходит для сухих, влажных и сырых мест.
Области применения
- Светодиодное освещение.
- Световые и рекламные вывески.
- Внутренние и наружные установки.
Выходные параметры
| Параметр |
Значение для CLG-60-36 |
| Выходное напряжение постоянного тока |
36 В |
| Диапазон постоянного тока |
0 ~ 1,7 А |
| Номинальный ток |
1,7 А |
| Номинальная мощность |
61,2 Вт |
| Пульсации и шум |
3,6 В п-п |
| Допуск по напряжению |
±10% |
| Диапазон регулировки напряжения |
Фиксированное значение, может быть изменено в пределах указанного диапазона |
| Диапазон регулировки тока |
Фиксированный. Может быть изменён в пределах от 3% до -25% от номинального выходного тока |
| Нелинейная стабилизация по линии |
±3,0% |
| Нелинейная стабилизация по нагрузке |
±5,0% |
| Время установления |
500 мс / 230 В AC, 3000 мс / 115 В AC при полной нагрузке |
| Диапазон напряжения постоянного тока в режиме постоянного тока |
32,5 ~ 39 В |
Входные параметры
| Параметр |
Значение для CLG-60-36 |
| Диапазон входного напряжения |
90 ~ 295 В AC, 127 ~ 417 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,94 при 115 В AC; PF > 0,9 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Ток потребления |
0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток |
Холодный старт 35 А, twidth = 45 мкс, измерено при 50% Ipeak при 230 В AC |
| Ток утечки |
<0,75 мА / 240 В AC |
| Максимальное число блоков на автомате 16 А |
32 единицы при автомате типа B / 32 единицы при автомате типа C, при 230 В AC |
| Полный коэффициент гармоник |
<20% при нагрузке 70% на входе 115 В AC и 230 В AC; при входе 277 В AC — при нагрузке 75% |
Эксплуатационные параметры
| Параметр |
Значение для CLG-60-36 |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| MTBF |
495,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Защита
| Вид защиты |
Описание |
| Перегрузка по току |
95 ~ 110%; тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
41 ~ 46 В |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для CLG-60-36 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, CAN/CSA C22.2 No. 223-M91, CSA C22.2 No. 250.0-08, CSA C22.2 No. 207-M89, J61347-1, J61347-2-13, GB19510.1, GB19510.14 |
| Эмиссия ЭМС |
Соответствие EN55015, EN61000-3-2 Class C (75% load), EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, уровень light industry (surge 4 кВ), EAC TP TC 020 |
| Степень защиты |
IP67 |
Механические параметры
| Параметр |
Значение для CLG-60-36 |
| Габариты |
195,6 × 61,5 × 38,8 мм |
| Масса |
0,86 кг |
| Упаковка |
16 шт. / 14,8 кг / 0,54 CUFT |
| Исполнение корпуса |
Закрытый металлический корпус с кабельными выводами |
| Подключение входа |
SJOW 17AWG H05RN-F 1,0 мм² × 3C |
| Подключение выхода |
SJOW 17AWG H05RN-F 1,0 мм² × 2C |
| Длина проводов |
300 ±20 мм |
Статические характеристики и особенности работы
Источник питания рассчитан на работу в зоне постоянного тока для управления светодиодами. В режиме постоянного тока максимальное выходное напряжение определяется конфигурацией конечной системы. При наличии вопросов по совместимости рекомендуется обращение к производителю.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, terminated with a 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает настройку, нестабильность по линии и нестабильность по нагрузке.
- Снижение мощности может потребоваться при пониженном входном напряжении. См. статические характеристики.
- См. раздел «Методы управления LED-модулями».
- Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием; на ЭМС-показатели влияет полная установка, и изготовители конечной системы должны выполнить повторную проверку ЭМС.
- Подключение источника питания к светодиодам рекомендуется выполнять без дополнительных драйверов.
- Для соблюдения требований последней версии ErP для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
Дополнительно: указанный в документе диапазон гармонических искажений относится к условиям нагрузки и входного напряжения; применение следует рассматривать с учётом характеристик светодиодной нагрузки и системы охлаждения.
