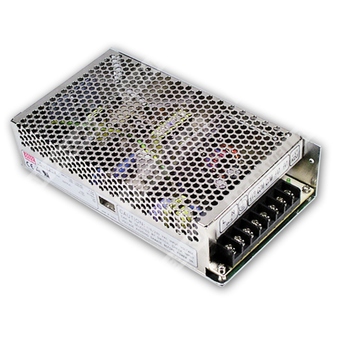

D-120B - двухканальный импульсный источник питания 120 Вт с регулируемыми выходами 5 В и 24 В для промышленной аппаратуры.
D-120B — сетевой импульсный источник питания серии D-120 с двумя выходными каналами, предназначенный для питания промышленной и электронной аппаратуры. Модель выполнена с переключаемым диапазоном входного напряжения, имеет защиту от короткого замыкания, перегрузки и перенапряжения, а также принудительного охлаждения не требует, поскольку охлаждение осуществляется естественной конвекцией.
Расшифровка партномера
| Позиция | Значение |
| D-120 | Серия источников питания Mean Well D-120, мощность 120 Вт |
| B | Исполнение с двумя выходами: 5 В и 24 В |
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Два независимых выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной циркуляции воздуха.
- Испытание на 100% нагрузке в режиме прогрева.
- Фиксированная частота преобразования 28 кГц.
Выход
| Параметр | D-120B |
| Количество выходов | 2 |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Номинальный ток выхода 1 | 6 А |
| Номинальный ток выхода 2 | 4 А |
| Диапазон регулировки выходного напряжения | Выход 1: 4,75…5,5 В |
| Номинальная мощность | 126 Вт |
| Пульсации и шум, максимум | 60 мВ п-п для выхода 1; 150 мВ п-п для выхода 2 |
| Допуск выходного напряжения | ±2,0% для выхода 1; ±7,0% для выхода 2 |
| Стабилизация по сети | ±0,5% для выхода 1; ±1,0% для выхода 2 |
| Стабилизация по нагрузке | ±0,5% для выхода 1; ±6,0% для выхода 2 |
| Время установки, время нарастания | 200 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | D-120B |
| Диапазон входного напряжения | 88…132 В переменного тока / 176…264 В переменного тока, выбирается переключателем; 248…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД, типовое значение | 80% |
| Потребляемый ток переменного тока, типовое значение | 2,2 А при 115 В переменного тока; 1,3 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 32 А, холодный старт |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защита
| Параметр | D-120B |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | Выход 1: 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | D-120B |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) по выходу +5 В |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность
| Параметр | D-120B |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Прочее
| Параметр | D-120B |
| MTBF | 272,8 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса и упаковка | 0,82 кг; 16 шт. / 14,2 кг / 0,95 куб. фута |
| Частота преобразования | 28 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного тока +V2 |
| 2 | Выход постоянного тока COM |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока +V1 |
| 5, 6 | AC/N |
| 7, 8 | AC/L |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, стабилизацию по сети и стабилизацию по нагрузке.
