DDR-240D-48

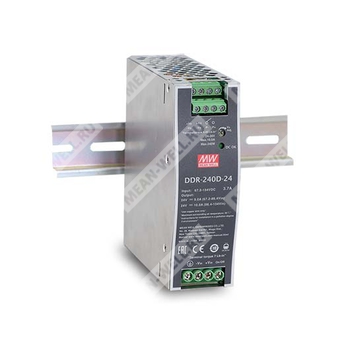

DDR-240D-48 - 240-ваттный DIN реечный DC/DC-преобразователь для промышленного и железнодорожного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC/DC-преобразователей на DIN рейку |
| 240 | Номинальная мощность 240 Вт |
| D | Диапазон входного напряжения 67,2–154 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Назначение и общая характеристика
DDR-240D-48 — это импульсный DC/DC-преобразователь мощностью 240 Вт для монтажа на DIN рейку, предназначенный для питания промышленного оборудования, систем автоматизации, телекоммуникационных и железнодорожных устройств. Модель относится к серии с расширенной входной областью 67,2–154 В постоянного тока и номинальным выходом 48 В.
Изделие поддерживает регулируемое выходное напряжение, функцию параллельной работы с распределением тока, сигнальный релейный контакт DC OK, дистанционное включение/выключение, а также набор защит от перегрузки, перенапряжения, перегрева, переполюсовки и пониженного входного напряжения.
Особенности
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Компактная ширина корпуса 40 мм.
- Широкий входной диапазон 2:1.
- Рабочая температура от -40 до +70 °C.
- Кратковременная перегрузочная способность до 150% от номинала.
- Возможность параллельной работы до 4 устройств.
- Выходное напряжение регулируется.
- Охлаждение за счет свободной конвекции воздуха.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Изоляция вход–выход 4 кВ постоянного тока.
- Релейный контакт DC OK.
- Функция дистанционного включения/выключения.
- Класс защиты от входных нарушений: короткое замыкание, перегрузка, перенапряжение, перегрев, переполюсовка и пониженное входное напряжение.
Области применения
- Автобусные, трамвайные, метрополитеновские и железнодорожные системы.
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Заводская автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-240 представляет собой 240-ваттные DC/DC-преобразователи на DIN рейку с ультракомпактным исполнением по ширине 40 мм, широким входным диапазоном 2:1, бесконтактной схемотехникой и возможностью работы в условиях повышенной вибрации. Конструкция ориентирована на железнодорожные и промышленно-транспортные применения, где требуются высокая устойчивость, гальваническая развязка и возможность работы при пониженном или изменяющемся напряжении источника.
Модель DDR-240D-48 имеет входной диапазон 67,2–154 В постоянного тока и выход 48 В постоянного тока. Для серии предусмотрены варианты входа B, C и D, а также варианты выходного напряжения 24 В и 48 В. Серия допускает использование в системах с шинным питанием, в схемах повышения или понижения напряжения, в средствах промышленной связи и в установках, где необходимо компенсационное поддержание уровня напряжения на линии.
Технические параметры
Выход
| Параметр | Значение |
| Модель | DDR-240D-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0–5 А |
| Номинальная выходная мощность | 240 Вт |
| Пиковая мощность | 360 Вт (3 с) |
| Пульсации и шум | 100 мВ п-p |
| Диапазон подстройки выходного напряжения | 48–56 В |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 67,2–154 В постоянного тока |
| Номинальный входной ток | 2,5 А при 110 В постоянного тока |
| КПД, тип. | 92,5% |
| Пусковой ток, тип. | 30 А |
| Диапазон работы без провалов | 66–67,2 В постоянного тока, 100 мс |
| Диапазон непрерывной работы | 67,2–154 В постоянного тока |
Защиты
| Параметр | Значение |
| Перегрузка | Обычно работает до 150% номинальной выходной мощности более 3 с, затем переходит в режим стабилизации тока 105–135% от номинальной мощности с автоматическим восстановлением |
| Перенапряжение | 57,6–65 В |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после перезапуска питания |
| Пониженное входное напряжение | Отключение выхода при падении входного напряжения ниже порога; автоматическое восстановление после возврата выше порога |
| Защита от обратной полярности входа | Мосфет в цепи отрицательного входа; при обратном подключении выход отсутствует |
| Защита от броска входного тока | Ограничение резистором при запуске с последующим шунтированием мосфетом |
| Входной предохранитель | Conquer MST, 6,3 А, 250 В, 1 шт. |
Функции
| Параметр | Значение |
| Параллельная работа | До 4 устройств максимум |
| Суммарный выходной ток при параллельной работе | Номинальный ток одного устройства × число устройств × 0,9 |
| Минимальная разница выходных напряжений при параллельной работе | Не более 0,2 В |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
| Контакт реле DC OK | Замкнут при наличии DC OK, разомкнут при отказе; нагрузка 30 В / 1 А, активная |
| Дистанционное включение/выключение | Вкл.: разомкнуто или 4–10 В постоянного тока; выкл.: короткое замыкание или 0–0,8 В постоянного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Высота эксплуатации | До 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ постоянного тока; вход–корпус: 2,5 кВ; выход–корпус: 0,71 кВ |
| Сопротивление изоляции | Более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс B |
| Предел по гармоническим составляющим | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, 6 кВ контакт; критерий A |
| Устойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 3: 10 В/м; критерий A |
| Устойчивость к быстрому переходному процессу | BS EN/EN61000-4-4, уровень 3: 10 В; критерий A |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3: 1 кВ линия-линия; уровень 3: 2 кВ линия-линия-земля; критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 3: 10 В; критерий A |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4: 30 А/м; критерий A |
| Устойчивость к прерыванию питания | BS EN/EN50155:2021, соответствует уровню S1 |
| Железнодорожный стандарт | Соответствие BS EN/EN45545-2 для пожарной защиты; BS EN/EN50155 / IEC60571, включая IEC61373 для ударов и вибрации; BS EN/EN50121-3-2 для ЭМС |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1415,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 189,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 40 × 125,2 × 113,5 мм (Ш × В × Г) |
| Масса | 0,76 кг |
| Упаковка | 20 шт.; 16,2 кг; 1,0 куб. фут |
Примечания
1. Все параметры, специально не оговорённые иначе, измерены при входе 24 Вdc, 48 Вdc или 110 Вdc, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск по выходному напряжению включает допуск, линейную и нагрузочную регулировку.
4. При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтинга для подробностей.
5. Время пикового режима: 3 секунды максимум. Для деталей необходимо обращаться к кривой нагрузки по пику.
6. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. Для проверки ЭМС следует использовать узел питания в составе изделия.
7. Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора выше 2000 м (6500 футов).
8. Подробности по установке на DIN рейку TS35/7.5 или TS35/15 см. в инструкции по монтажу.
Дополнительные сведения по режимам работы
- Для серии предусмотрен режим работы с кратковременной перегрузкой до 150% и последующим переходом в режим ограничения тока.
- Для параллельного включения используется соединение P+ с P+ и P- с P- между источниками.
- Выходной контакт DC OK предназначен для индикации нормального состояния источника питания и состояния отказа.
- Входной клеммник TB1 содержит цепи: FG, DC вход -Vin, DC вход +Vin, дистанционное ON/OFF.
- Выходной и сигнальный клеммники TB2 и TB3 содержат выход +Vo, выход -Vo, контакт реле DC OK, а также выводы P+ и P- для выравнивания тока.
