EPS-25-7.5

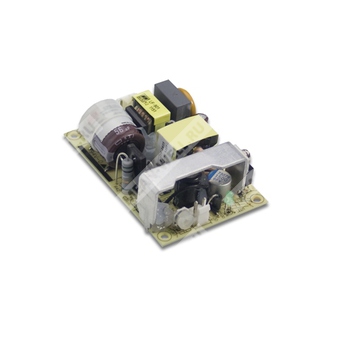

EPS-25-7.5 - импульсный источник питания 25 Вт с выходным напряжением 7,5 В для систем промышленной автоматики.
EPS-25-7.5 представляет собой одно выходной AC/DC источник питания серии EPS-25 в компактном исполнении с универсальным входом переменного тока, высоким КПД и полным набором защит: от короткого замыкания, перегрузки и перенапряжения. Модель рассчитана на применение в промышленной электронике, устройствах управления, системах питания и другой аппаратуре, где требуется стабилизированное напряжение 7,5 В при мощности до 25 Вт.
Расшифровка партномера
| Партномер | EPS-25-7.5 |
| Серия | EPS-25 |
| Номинальная выходная мощность серии | 25 Вт |
| Выходное напряжение | 7,5 В |
| Тип изделия | Одно выходной импульсный источник питания AC/DC |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД, до 83% для исполнения 7,5 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 3″ × 2″.
- Индикатор включения на светодиоде.
- Потребление без нагрузки менее 0,3 Вт.
Области применения
Источники питания для промышленной автоматики, встроенных систем, оборудования управления, электронных модулей, измерительной и телекоммуникационной аппаратуры, а также иных нагрузок, требующих стабилизированного напряжения 7,5 В.
Выходные параметры
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 3,4 А |
| Диапазон регулировки тока | 0 ~ 3,74 А |
| Номинальная мощность | 25,5 Вт |
| Пиковая нагрузка 10 с | 28,05 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон подстройки выходного напряжения | 7,13 ~ 8,25 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Точность установки, время нарастания | 1000 мс, 30 мс при 230 В перем. тока; 1000 мс, 30 мс при 115 В перем. тока на полной нагрузке |
| Время удержания | 50 мс при 230 В перем. тока; 16 мс при 115 В перем. тока на полной нагрузке |
| Допуск по выходному напряжению | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В перем. тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Ток потребления | 0,6 А при 115 В перем. тока / 0,4 А при 230 В перем. тока |
| Пусковой ток | 35 А при 230 В перем. тока, холодный запуск |
| Ток утечки | < 1 мА при 240 В перем. тока |
| КПД | 83% |
Защита
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности; режим Hiccup, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 8,63 ~ 10,5 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C, с учетом графика снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибростойкость | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота над уровнем моря | 2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Надежность, габариты и упаковка
| MTBF | 3830,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 655,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 76,2 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фута |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение выводов входа | 1 — AC/N; 2 — без контакта; 3 — AC/L |
| Согласуемый корпус | JST VHR или эквивалент |
| Соответствующая клемма | JST SVH-21T-P1.1 или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение выводов выхода | 1 — +V; 2 — -V |
| Согласуемый корпус | JST VHR или эквивалент |
| Соответствующая клемма | JST SVH-21T-P1.1 или эквивалент |
Прочие сведения
| Частота преобразования | 100 кГц |
| Конструктивное исполнение | Одно выходной источник питания серии EPS-25 |
| Потребление без нагрузки | < 0,3 Вт |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Финальное изделие должно быть дополнительно подтверждено на соответствие директивам ЭМС в составе конечной системы.
5. При низком входном напряжении может потребоваться снижение нагрузки. Для подробных характеристик необходимо использовать график статических характеристик.
6. Допустимая максимальная нагрузка в течение 30 секунд не должна превышать номинальную мощность.
7. Для исполнений EPS-25-15/24/27/36/48 применяется HS1.
8. Снижение температуры окружающей среды при 3,5 °C/1000 м с вентиляторными моделями и при 5 °C/1000 м без вентилятора при высоте выше 2000 м.
