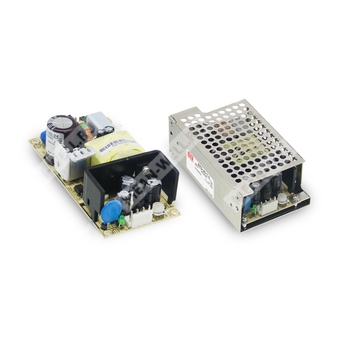

EPS-45-7.5 - 45-ваттный одно выходной импульсный источник питания для промышленной аппаратуры.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное низковольтное постоянное напряжение 7,5 В для питания электронной и промышленной нагрузки.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 45 | Номинальная мощность 45 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Краткое описание
Источник питания серии EPS-45 представляет собой одно выходной AC/DC преобразователь с универсальным входом, высокой эффективностью, встроенными защитами от короткого замыкания, перегрузки и перенапряжения, а также с естественным воздушным охлаждением. Модификация EPS-45-7.5 рассчитана на выход 7,5 В и применяется в составе промышленной и электронной аппаратуры, где требуется компактный источник питания с монтажом на печатную плату или в закрытом исполнении с дополнительным кожухом.
Особенности
- Универсальный вход переменного тока и полный диапазон сети.
- Допустима работа от постоянного входного напряжения.
- Одно выходное исполнение.
- Высокий КПД.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции.
- Компактное исполнение 4" × 2".
- Индикатор включения по выходу.
- Малая потребляемая мощность на холостом ходу.
Параметры выхода
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 5,4 А |
| Диапазон регулировки тока | 0 ~ 6 А |
| Номинальная мощность | 40,5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 7,13 ~ 8,25 В |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC, при полной нагрузке |
| Допуск по выходному напряжению | ±2,0% |
Параметры входа
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 84% |
| Входной ток, тип. | 1,8 А при 115 В AC; 1,0 А при 230 В AC |
| Пусковой ток, тип. | 60 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Работа от постоянного входа | Возможна при подключении AC/N(+), AC/L(-) |
Защита
| Защита от перегрузки | 115 ~ 160% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 8,63 ~ 10,1 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота над уровнем моря | 4000 м |
Показатели надёжности
| MTBF | 2981,8 тыс. ч, Telcordia SR-332 (Bellcore); 652,4 тыс. ч, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, IEC62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжёлой промышленности, EAC TP TC 020 |
Механические данные
| Габариты печатной платы | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Габариты с опциональным кожухом | 103,4 × 62 × 37 мм (Д × Ш × В) |
| Масса печатной платы | 0,14 кг |
| Масса с опциональным кожухом | 0,3 кг |
| Упаковка печатной платы | 96 шт.; 14,5 кг; 1,39 куб. фута |
| Упаковка с опциональным кожухом | 45 шт.; 14,5 кг; 0,63 куб. фута |
Подключение
| Входной разъём AC | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — без контакта; 3 — AC/L |
| Выходной разъём DC | JST B4P-VH или эквивалент |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Заземление | M1 и M2 являются защитным заземлением и должны быть подключены к земле |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать статические характеристики.
- Для варианта 7,5 В максимальная длительность импульсной перегрузки 10 секунд, при этом в пределах каждых 30 секунд средняя выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; окончательная ЭМС-проверка должна выполняться на уровне готового оборудования.
- Снижение допустимой нагрузки по температуре: 3,5% на 1000 м для безвентиляторных моделей и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
