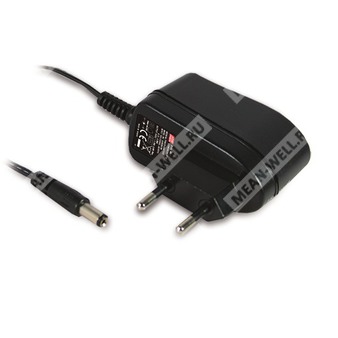

GSM06E18-P1J
снят с производства
GSM06E18-P1J - сетевой AC-DC адаптер медицинского класса на 18 В, 6 Вт, для питания компактных медицинских устройств.
Назначение: внешний настенный источник питания для медицинской аппаратуры с низким током утечки, усиленной изоляцией и выходом 18 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| GSM06E | Серия 6-ваттных медицинских адаптеров переменного/постоянного тока |
| 18 | Выходное напряжение 18 В |
| P1J | Стандартный выходной DC-разъём: штекер 2,1 × 5,5 × 11 мм, тип «tuning fork» |
| GSM06E18-P1J | Модель серии GSM06E, 18 В, 6 Вт, со стандартным DC-разъёмом P1J |
Краткое описание
GSM06E — высоконадежная серия настенных одновыходных «зелёных» медицинских адаптеров мощностью 6 Вт. Изделие оснащено двухконтактной европейской сетевой вилкой без защитного заземления и рассчитано на широкий диапазон входного напряжения 85…264 В переменного тока. Серия обеспечивает различные выходные напряжения от 5 В до 24 В постоянного тока, что позволяет применять её в миниатюрных медицинских приборах. Схемотехника соответствует международным медицинским стандартам с уровнем изоляции 2 × MOPP, при этом ток утечки не превышает 50 мкА, что важно для оборудования, находящегося в непосредственном электрическом контакте с пациентом.
КПД достигает 82 %, а потребление холостого хода — менее 0,3 Вт. Серия соответствует требованиям EU ErP. Корпус выполнен из самозатухающего пластика класса 94V-0 и обеспечивает двойную изоляцию, эффективно снижающую риск электрического удара. Изделие имеет международные сертификаты безопасности для медицинского применения.
Особенности
- Двухполюсная европейская сетевая вилка, класс II.
- Медицинское исполнение с сертификацией безопасности по 2 × MOPP согласно BS EN/EN60601-1.
- Экстремально малый ток утечки.
- Потребление без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности V.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- 3 года гарантии.
Применения
- Глюкометр.
- Тонометр.
- Небулайзер.
- Ингалятор.
- Портативное медицинское устройство.
Параметры выхода
| Параметр | Значение для GSM06E18-P1J |
|---|---|
| Выходное напряжение | 18 В |
| Номинальный ток | 0,33 А |
| Диапазон тока | 0…0,33 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум, не более | 150 мВ пик-пик |
| Допуск по напряжению | ±5,0 % |
| Линейная стабилизация | ±0,5 % |
| Нагрузочная стабилизация | ±3,0 % |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения переменного тока | 85…264 В AC |
| Диапазон входного напряжения постоянного тока | 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,18 А / 100 В AC |
| Пусковой ток | 15 А / 115 В AC; 30 А / 230 В AC, холодный старт |
Параметры эффективности и времени
| Параметр | Значение |
|---|---|
| КПД типовое | 80 % |
| Время установки, нарастания, удержания | 1000 мс, 50 мс, 12 мс при полной нагрузке |
Параметры окружающей среды
| Параметр | Значение |
|---|---|
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,04 % / °C, в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2 g, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Параметры надёжности и изоляции
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 × MOPP |
| Испытательное напряжение изоляции | 5656 В DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ток утечки | Менее 50 мкА при 264 В AC |
Защиты
| Защита | Параметры |
|---|---|
| Перегрузка | 110…140 % от номинальной выходной мощности; тип защиты — режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | Более 105 % от номинальной выходной мощности; тип защиты — ограничение стабилитроном |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | TUV BS EN/EN60601-1, BS EN/EN60601-1-11, EAC TP TC 004 |
| Эмиссия по проводам | BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания и фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2: уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к радиополю | BS EN/EN61000-4-3: уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| Быстрые переходные процессы | BS EN/EN61000-4-4: уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5: уровень 3, 1 кВ, линия-линия |
| Проведённая помехоустойчивость | BS EN/EN61000-4-6: уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывания 250 периодов |
| Базовые стандарты ЭМС | BS EN/EN55024, BS EN/EN60601-1-2, BS EN/EN61204-3 |
Конструктивные данные
| Параметр | Значение |
|---|---|
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / короб |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Сетевая вилка | 2-полюсная европейская, класс II |
| Выходной разъём | Стандартный P1J |
| Кабель | См. варианты на страницах 4–5; возможны другие типы по запросу заказчика |
Выходной разъём P1J
| Параметр | Значение |
|---|---|
| Тип | Стандартный штекер |
| Наружный диаметр | 5,5 мм |
| Внутренний диаметр | 2,1 мм |
| Длина | 11 мм |
| Полярность | Центральный контакт положительный |
Примечания
| № | Содержание |
|---|---|
| 1 | Все параметры заданы при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %. |
| 2 | Выходное напряжение измеряется на коннекторе при 50 % нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает отклонение при установке, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Нагрузочная стабилизация измеряется в диапазоне от 0 до 100 % номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие всей системы директивам ЭМС. |
