GST18A05-P1J

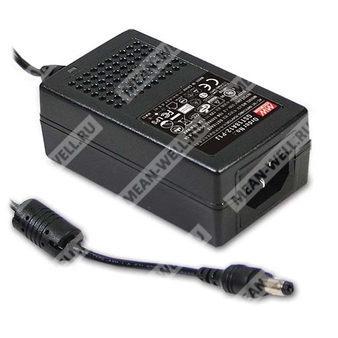

GST18A05-P1J - промышленный AC-DC адаптер 18 Вт с выходом 5 В постоянного тока и стандартной вилкой P1J.
Назначение
GST18A05-P1J представляет собой высоконадежный настольный одно-выходной адаптер серии GST18A на 18 Вт с универсальным входом переменного тока, классом защиты I и стандартным сетевым вводом IEC320-C14. Модель формирует стабилизированное выходное напряжение 5 В постоянного тока и оснащена стандартной DC-вилкой P1J.
Расшифровка партномера
| Фрагмент обозначения | Расшифровка |
|---|---|
| GST | Серия GST |
| 18 | Номинальная мощность 18 Вт |
| A | Промышленный адаптер серии GST18A |
| 05 | Выходное напряжение 5 В |
| P1J | Стандартная DC-вилка P1J, 2,1 × 5,5 × 11 мм, тип C+, «tuning fork» |
Описание
GST18A — это высоконадежная серия настольных одно-выходных «зелёных» адаптеров мощностью 18 Вт. Изделие выполнено как источник питания класса I с защитным проводником FG, оснащено стандартным сетевым вводом IEC320-C14 и рассчитано на входное напряжение 85…264 В переменного тока. Серия включает исполнения с выходным напряжением от 5 В до 48 В постоянного тока, что позволяет использовать ее для широкого круга потребительских и промышленно-электронных устройств.
Для серии характерны высокий КПД, крайне низкое потребление холостого хода, соответствие требованиям по энергоэффективности и наличие защиты от короткого замыкания, перегрузки и перенапряжения. Корпус полностью закрытый, пластмассовый, выполнен из материала с огнестойкостью 94V-0.
Особенности
- Глобальные сертификаты.
- Универсальный вход переменного тока, полный диапазон.
- 3-контактный сетевой ввод IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0,075 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EISA 2007/DoE, NRCan, Korea K-MEPS, AU/NZ MEPS, EU ErP и CoC Version 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Расширенный диапазон рабочей температуры.
- Светодиодный индикатор включения.
- Доступны различные быстросменные адаптеры DC-вилок.
- Соответствие международным требованиям безопасности.
Применение
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
Параметры выхода
| Параметр | Значение для GST18A05-P1J |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 3,0 А |
| Диапазон тока | 0…3,0 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВп-п |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
Параметры входа
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85…264 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД тип. | 81% |
| Потребляемый ток | 0,5 А / 115 В переменного тока; 0,3 А / 230 В переменного тока |
| Пусковой ток | Холодный старт: 35 А / 115 В переменного тока; 65 А / 230 В переменного тока |
| Ток утечки | 0,75 мА / 240 В переменного тока |
| Время запуска, нарастания и удержания | 1000 мс, 30 мс, 50 мс / 230 В переменного тока; 1500 мс, 30 мс, 15 мс / 115 В переменного тока при полной нагрузке |
Параметры защиты
| Параметр | Описание |
|---|---|
| Перегрузка | 110…150% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…140% от номинального выходного напряжения; тип защиты — ограничение стабилитроном, выходное короткое замыкание |
| Короткое замыкание | Защищено |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, CCC GB4943.1, PSE J62368-1, AS/NZS 62368.1, BIS IS13252, KC K60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 4242 В постоянного тока; вход-FG: 2121 В постоянного тока |
| Сопротивление изоляции | Вход-выход, вход-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B), CNS15936, GB17625.1, EAC TP TC 020, MSIP KN32 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2, GB9254 | Класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 | --- |
Устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проведенные помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия, 2 кВ линия-FG |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
|---|---|
| MTBF | 3879,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 668,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|---|
| Размеры | 93 × 54 × 36 мм (Д × Ш × В) |
| Масса | 209 г |
Упаковка
| Параметр | Значение |
|---|---|
| Количество в упаковке | 60 шт. |
| Масса упаковки | 13,5 кг |
| Объем упаковки | 1,02 CUFT |
Конструктивное исполнение
| Параметр | Значение |
|---|---|
| Корпус | Полностью закрытый пластиковый |
| Цвет индикации | Светодиодный индикатор включения |
| Сетевой ввод | IEC320-C14 |
| Выходной разъем | P1J |
| Тип DC-вилки | Стандартная модель, 2,1 × 5,5 × 11 мм, C+, тип «tuning fork» |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
2. Выходное напряжение измеряется на конце вилки при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
5. Стабилизация по сети измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
7. При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтинга.
8. Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтверждать соответствие всей системы директивам ЭМС. Для проведения испытаний ЭМС следует руководствоваться документом «ЭМС-испытания компонентов источников питания».
Сведения по DC-вилке
Стандартная DC-вилка для данной модификации — P1J. Для нее предусмотрена полярность: центральный контакт — «плюс», внешняя обойма — «минус»; «минус» не подключен к защитному проводнику AC FG в стандартном исполнении. Возможна поставка иных вариантов DC-вилок по запросу заказчика.
