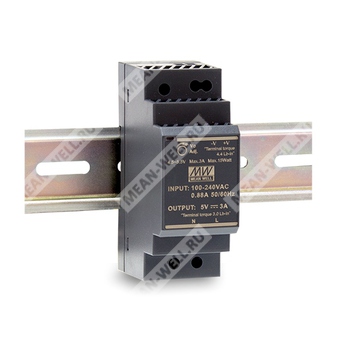

HDR-30-5
Особенности
Ультратонкий дизайн шириной всего 35 мм (два модуля)
Универсальный диапазон входного напряжения: 85–264 В переменного тока (возможность эксплуатации при напряжении 277 В переменного тока)
Энергопотребление без нагрузки менее 0,3 Вт
Класс изоляции II
Соответствует требованиям LPS (источник ограниченной мощности)
Возможность регулировки постоянного выходного напряжения
Защиты от короткого замыкания, перегрузки и перенапряжения
Охлаждение осуществляется свободной конвекцией воздуха (рабочий температурный диапазон от -30°C до +70°C)
Установка на монтажную рейку DIN типа TS-35/7.5 или TS-35/15
Светодиодный индикатор включения питания
Применение
Система управления домом.
Автоматизация зданий.
Контроль промышленных процессов.
Фабричная автоматика.
Электромеханическое оборудование.
Описание
Серия HDR-30 представляет собой экономичное решение в виде ультратонкого источника питания мощностью 30 Вт, предназначенное для монтажа на рельсу DIN TS-35/7.5 или TS-35/15. Ширина корпуса составляет всего 35 мм (два модуля), что позволяет сэкономить пространство внутри шкафа. Серия поддерживает универсальный диапазон входного напряжения от 85 до 264 В переменного тока (до 277 В переменного тока включительно) и соответствует европейской норме BS EN/EN61000-3-2 по ограничениям гармонических составляющих тока. Корпус изготовлен из пластика, эффективно предотвращающего электрический удар. Благодаря эффективному КПД до 90%, весь ряд способен стабильно работать при температуре окружающей среды от -30°C до +70°C благодаря свободной конвекции воздуха. Комплекс защитных функций и наличие соответствующих сертификатов (IEC62368-1, UL508, UL62368-1, BS EN/EN61558-2-16) позволяют считать HDR-30 отличным решением для бытовых и промышленных приложений.
Спецификация
Модель: HDR-30-5
Выходные параметры
Напряжение: 5 В
Номинальный ток: 3 А
Диапазон рабочего тока: 0–3 А
Номинальная мощность: 15 Вт
Пульсации и шум (макс.): 80 мВп-п (Примечание 2)
Диапазон подстройки напряжения: 4,5–5,5 В
Допустимая погрешность напряжения (Примечание 3): ±2,0%
Нестабильность по входному напряжению: ≤±1,0%
Нестабильность по нагрузке: ≤±1,0%
Время готовности, время нарастания выходного напряжения: 500 мс, 50 мс при 230 В переменного тока; 500 мс, 50 мс при 115 В переменного тока (при полной нагрузке)
Время удержания напряжения (Тип.): 30 мс при 230 В переменного тока, 12 мс при 115 В переменного тока (при полной нагрузке)
Входные параметры
Диапазон входного напряжения: 85–264 В переменного тока (возможно использование при 277 В переменного тока); 120–370 В постоянного тока (возможно использование при 390 В постоянного тока)
Частота: 47–63 Гц
КПД (Тип.): 82%
Потребляемый ток переменного тока (Тип.): 0,88 А при 115 В переменного тока; 0,48 А при 230 В переменного тока
Стартовый ток (Тип.): Холодный запуск: 25 А при 115 В переменного тока; 45 А при 230 В переменного тока.
Параметры защиты
Перегрузка: 105–160% номинальной выходной мощности.
Режим работы при превышении допустимой нагрузки:
— Режим прерывистого ограничения нагрузки (Hiccup mode) при снижении выходного напряжения ниже 50%; восстановление автоматически после устранения причины сбоя.
— Постоянное ограничение тока при уровнях выходного напряжения от 50% до 100%; восстановление автоматически после устранения причины сбоя.
Пере-напряжение: 5,75–7,5 В.
Тип защиты: отключение при превышении заданного порога напряжения, повторное включение после восстановления нормальной ситуации.
Условия эксплуатации
Рабочая температура: От -30°C до +70°C (см. график снижения характеристик)
Относительная влажность: 20–90% относительной влажности без конденсата.
Температура хранения, влажность: От -40°C до +85°C, 10–95% относительной влажности без конденсата.
Коэффициент зависимости от температуры: +0,03%/°C (от 0 до 50°C).
Вибрация: Частоты от 10 до 500 Гц, ускорение 2G, испытание длится 10 мин./цикл, продолжительность испытаний вдоль осей X, Y, Z — по 60 минут каждая. Установка: согласно стандарту EC60068-2-6.
Высота над уровнем моря: До 2000 метров.
Категория устойчивости к повышению напряжения: Категория III; соответствие стандартам EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 метров.
Безопасность и ЭМС (Примечание 4)
Стандарт безопасности: Удовлетворяет требованиям международных стандартов IEC62368-1, UL62368-1, UL508, TÜV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004; проект разработан с учетом требований стандарта TÜV BS EN/EN62368-1.
Испытательное напряжение: Вход-выход: 4 кВ переменного тока.
Сопротивление изоляции: Вход-выход: 100 МОм / 500 В постоянного тока / 25°C / 70% относительной влажности.
ЭМС-излучение: Проводимые и радиочастотные эмиссии соответствуют классу B стандарта BS EN/EN55032 (CISPR32), CNS15936.
Иммунитет к внешним воздействиям: Стандарты BS EN/EN55024, BS EN/EN61000-6-2.
— Устойчивость к электростатическому разряду (ESD): Уровень 3, воздушный разряд 8 кВ, контактный разряд 4 кВ, критерий A.
— Устойчивость к излученным помехам: Класс 3, критерий A.
— Устойчивость к скачку напряжения (EFT/Burst): Класс 3, критерий A.
— Устойчивость к броску напряжения (Surge): Класс 4, фаза-ноль 2 кВ, критерий A.
— Устойчивость к проводимым помехам: Класс 3, критерий A.
— Устойчивость к воздействию магнитного поля: Класс 4, критерий A.
— Устойчивость к провалам и прерываниям напряжения: Провал напряжения больше 95% длительностью 0,5 периода, провал 30% длительностью 25 периодов, перерыв больше 95% длительностью 250 периодов.
Дополнительные моменты
Средняя наработка на отказ (MTBF): минимум 3670,4 тыс. часов по методике Telcordia SR-332 (Bellcore); минимум 968,1 тыс. часов по методике MIL-HDBK-217F (температура 25°C).
Размеры: 35 × 90 × 54,5 мм (ШхВхГ).
Вес и упаковка: Один прибор весом 0,13 кг; упаковка: 96 штук, общий вес 14,2 кг, объём 1,04 куб. футов.
Примечания:
1. Все параметры, не отмеченные особо, были измерены при входном напряжении 230 В переменного тока, полной нагрузке и температуре окружающей среды 25°C.
2. Значения пульсаций и шума измерены на частоте 20 МГц с использованием витого кабеля длиной 12 дюймов, подключённого к параллельной комбинации конденсаторов 0,1 мкФ и 47 мкФ.
3. Точность измерения включает отклонения по настройке, линии и нагрузке.
4. Источник питания считается автономным устройством, но проверка соответствия всей системы нормативам ЭМС является обязанностью производителя оборудования. Руководство по выполнению ЭМС-тестов доступно на сайте Mean Well.
5. Коэффициент понижения производительности в зависимости от высоты над уровнем моря свыше 2000 м (около 6500 футов): уменьшение на 3,5°C каждые 1000 м для устройств без вентиляции и на 5°C каждые 1000 м для устройств с вентиляторами.
Основные параметры
Выход: | |
Напряжение постоянного тока | 5V |
Номинальный ток | 3A |
Диапазон тока | 0-3A |
Номинальная мощность | 15W |
Уровень шума на выходе | 80mVp-p |
Диапазон регулировки напряжения | 4.5 ~ 5.5V |
Допустимое отклонение напряжения | ±2.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±1.0% |
Время установки, время нарастания | 500ms, 50ms/230VAC 500ms, 50ms/115VAC at full load |
Время удержания | 30ms/230VAC 12ms/115VAC at full load |
Вход: | |
Диапазон входных напряжений | 90 ~ 264VAC 120 ~ 370VDC |
Диапазон частот | 47 ~ 63Hz |
КПД | 82% |
Переменный ток | 0.88A/115VAC 0.48A/230VAC |
Выдерживаемое напряжение | l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
Пусковой ток | 25A/115VAC 45A/230VAC |
Защита: | |
Защита от перенапряжения | Shut down o/p voltage, re-power on to recover |
Защита от перегрузки | Constant current limiting, recovers automatically after fault condition is removed |
Условия окр. среды: | |
Диапазон рабочих температур | -30 ~ +70°C |
Рабочая влажность | 20 ~ 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
Температурно-влажностный режим хранения | -40 ~ +85°C, 10 - 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL508, TUV EN60950-1 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH |
Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 968.1K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 35*90*54.5mm (W*H*D) |
Упаковка | 0.12Kg;96pcs/12.5Kg/1.04CUFT |
Производственный статус | Производится |
