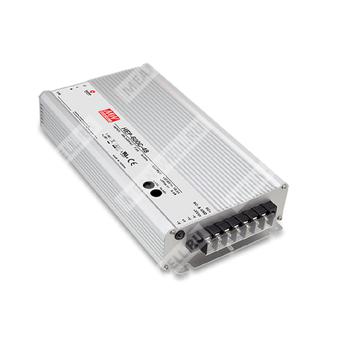

HEP-600C-12 - промышленное зарядное устройство AC/DC для аккумуляторных систем мощностью до 600 Вт.
HEP-600C-12 представляет собой AC/DC зарядное устройство для эксплуатации в жестких условиях окружающей среды. Изделие предназначено для зарядки аккумуляторных батарей, обеспечивает трехстадийный алгоритм заряда, универсальный сетевой вход, встроенную функцию активной коррекции коэффициента мощности и работу в широком диапазоне температур. Конструкция выполнена в алюминиевом корпусе с заливкой теплопроводящим компаундом, безвентиляторная система охлаждения реализована за счет естественной конвекции.
Расшифровка партномера
| Обозначение |
Расшифровка |
| HEP |
Серия источников питания для жестких условий эксплуатации |
| 600 |
Номинальная мощность 600 Вт |
| C |
Зарядное устройство для аккумуляторов |
| 12 |
Выходное напряжение 12 В |
Назначение и особенности
Устройство предназначено для зарядки свинцово-кислотных аккумуляторов с жидким электролитом, GEL и AGM, а также Li-ion аккумуляторов на базе литий-железо-фосфатной и литий-марганцевой химии. Поддерживается трехстадийный заряд. Выходное напряжение и ток могут быть подстроены встроенными потенциометрами. Реализованы защиты от короткого замыкания, перенапряжения и перегрева. Предусмотрен трехцветный светодиодный индикатор состояния нагрузки.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов (жидкий электролит, GEL, AGM) и Li-ion аккумуляторов.
- Трехстадийный режим заряда.
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт при удаленном выключении.
- КПД до 95,5%.
- Безвентиляторное исполнение, охлаждение за счет свободной конвекции воздуха.
- Алюминиевый корпус с заливкой теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Широкий диапазон рабочих температур от -40 до +70 °C.
- Регулировка выходного напряжения и тока с помощью внутренних потенциометров.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Трехцветный светодиодный индикатор заряда.
- Работа на высоте до 5000 м.
- Предназначено для эксплуатации в жестких условиях окружающей среды.
Применение
- Зарядное устройство для работы в жестких условиях окружающей среды.
- Роботизированная газонокосилка.
- Электротранспорт.
- Прогулочные суда, личные яхты или рабочие катера.
- Системы и сети безопасности.
- Базовые станции телекоммуникаций.
- Оборудование и приборы с резервным аккумулятором.
Выход
| Параметр |
Значение |
| Контролируемое напряжение заряда |
14,4 В |
| Напряжение поддерживающего заряда |
13,6 В |
| Диапазон регулировки напряжения |
11,5...15,1 В |
| Диапазон регулировки тока |
17,5...35 А |
| Номинальный выходной ток |
35 А |
| Рекомендуемая емкость аккумулятора |
135...400 А·ч |
| Тип аккумулятора |
Открытый и герметизированный свинцово-кислотный |
| КПД |
93,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC (277 В AC — режим работы) |
| Диапазон входного постоянного напряжения |
128...370 В DC (390 В DC — режим работы) |
| Диапазон частоты сети |
47...63 Гц |
| Потребляемый ток, тип. |
7 А / 115 В AC |
| Потребляемый ток, тип. |
3,3 А / 230 В AC |
| Потребляемый ток, тип. |
2,9 А / 277 В AC |
| Пусковой ток, тип. |
70 А холодный старт при 230 В AC |
| Ток утечки |
менее 0,75 мА / 277 В AC |
| Коэффициент мощности, тип. |
PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,93 при 277 В AC на полной нагрузке |
Защита
| Параметр |
Значение |
| Перенапряжение |
16,5...20,5 В |
| Перегрев |
Отключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание |
Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр |
Значение |
| Удаленное включение/выключение |
Включение: высокий уровень >2...5 В или разомкнутая цепь; выключение: низкий уровень <0...0,5 В или короткое замыкание |
| Резервное питание 5 В |
5 В при 0,5 А; допуск ±5%; пульсации 100 мВ п-п (макс.) |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C (с учетом кривой дерейтирования) |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура и влажность хранения |
-40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0...60 °C) |
| Вибрация |
20...500 Гц, 10G, по 10 мин/цикл, 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32), класс излучения A, класс проводимых помех B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024, уровень light industry, EAC TP TC 020 |
Надежность и исполнение
| Параметр |
Значение |
| MTBF |
857,2 тыс. ч, минимум, по Telcordia SR-332 (Bellcore); 73,1 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габариты |
280 × 144 × 48,5 мм |
| Масса |
3,9 кг |
| Упаковка |
4 шт. / 16 кг / 0,9 куб. фута |
Примечания
- Для различных спецификаций аккумуляторов может потребоваться модификация параметров зарядного устройства. За подробностями следует обращаться к поставщику аккумуляторов и в MEAN WELL.
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Приведенный диапазон емкости аккумулятора является рекомендацией MEAN WELL. Максимально допустимый зарядный ток необходимо уточнять у производителя аккумулятора.
- Источник питания рассматривается как компонент, который устанавливается в конечное изделие. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Температурное снижение характеристик составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
