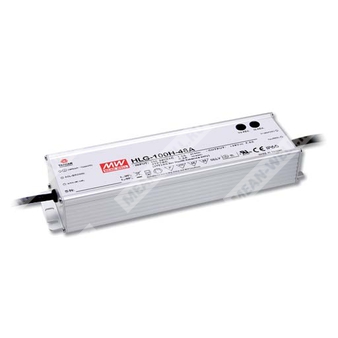

HLG-100H-20

Особенности

Режим работы с постоянным напряжением и постоянным током
Металлический корпус, конструкция класса I
Встроенная активная коррекция коэффициента мощности (PFC)
Источник питания класса 2
Степень защиты IP67 / IP65 для установки внутри помещений и на открытом воздухе
Варианты функций: регулировка выходных параметров с помощью потенциометра; 3-в-1 диммирование; таймер диммирования
Типичный срок службы > 62 000 часов

Применение

Светодиодное уличное освещение
Светодиодное промышленное освещение (high-bay)
Освещение парковочных зон
Светодиодные промышленные светильники для аквакультуры
Светодиодное освещение теплиц
Тип “HL” для использования во взрывоопасных зонах Класс I, Division 2 (Classified) мест

Описание

Серия HLG-100H представляет собой 100-ваттный AC/DC источник питания для светодиодов, обладающий режимом работы с постоянным напряжением и постоянным током. HLG-100H работает от 90 до 305 В переменного тока и включает модели с различным номинальным напряжением в диапазоне от 20В до 54В. Благодаря высокой эффективности до 93% и конструкции без вентилятора, вся серия может работать при температуре корпуса от -40℃ до +80℃ при естественной конвекции. Металлический корпус и степень защиты IP67/IP65 позволяют использовать серию HLG-100H как внутри, так и снаружи помещений. Модель также оснащена различными функциональными опциями, такими как различные методы диммирования, что предоставляет широкие возможности для проектирования светодиодных осветительных систем.

Cпецификация

Модель: HLG-100H-20

Выходные параметры

Напряжение постоянного тока: 20 В
Номинальный ток: 4.8 А
Номинальная мощность: 96 Вт
Диапазон регулировки напряжения: 17 ~ 22 В (регулируется только для типов A/AB через встроенный потенциометр)
Диапазон регулировки тока: 3 ~ 4.8 А (регулируется только для типов A/AB через встроенный потенциометр)
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.0%
Время установки / время нарастания напряжения: 1200 мс, 50 мс / 115 В AC; 500 мс, 50 мс / 230 В AC
Время удержания напряжения: 16 мс при 115 В AC, 230 В AC
Пульсации и шум (макс.): 150 мВ п.п.
Точность выходного напряжения: ±1.0%
Рабочая область постоянного тока: 10 ~ 20 В

Входные параметры

Диапазон входного напряжения: 90 ~ 305 В AC, 127 ~ 431 В DC
Диапазон частоты: 47 ~ 63 Гц
Потребляемый ток AC: 1.2 А / 115 В AC, 0.55 А / 230 В AC, 0.5 А / 277 В AC
Пусковой ток (стартовый ток): Холодный старт 60А (twidth=415 мкс, измерено на 50% I μ peak) при 230 В AC; по NEMA 410
Ток утечки: < 0.75 мА / 277 В AC

КПД и характеристики

Коэффициент мощности: PF ≥ 0.98/115 В AC, PF ≥ 0.95/230 В AC, PF ≥ 0.93/277 В AC при полной нагрузке
КПД: 93%
Искажения гармоник (THD): менее 20% (при нагрузке ≥ 60% / 115 В AC, 230 В AC; при нагрузке ≥ 75% / 277 В AC)

Защита

Защита от короткого замыкания: Ограничение по постоянному току, восстановление автоматически после устранения неисправности
Защита от перегрузки по току: Ограничение по постоянному току, восстановление автоматически после устранения неисправности
Защита от перенапряжения: Отключение выходного напряжения, автоматическое восстановление или восстановление при повторном включении питания
Защита от перегрева: Отключение выходного напряжения, автоматическое восстановление после снижения температуры

Стандарты безопасности и среды эксплуатации

Испытательное напряжение: Вход-выход: 3.75 кВ AC; Вход-земля: 2 кВ AC; Выход-земля: 1.5 кВ AC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25℃ / 70% Вл
Стандарты безопасности: UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; EN 61347-1, EN 61347-2-13, AS/NZS 61347-1 (кроме типа AB), AS/NZS 61347-2-13 (кроме типа AB) (независимый); GB19510.1, GB19510.14, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа D), KC61347-1, KC61347-2-13 (кроме типа D), EAC TP TC 004
ЭМС-стандарты: Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, уровень для легкой промышленности (устойчивость к импульсным помехам: линия-земля 4 кВ, линия-линия 2 кВ), EAC TP TC 020, KSC 9547 (кроме типа D); BS EN/EN55015, BS EN/EN55032 класс B, BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме типа D)
Рабочая температура: -40 ~ +80℃ (температура корпуса)
Рабочая влажность: 20 ~ 95% Вл, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% Вл
Коэффициент температурного дрейфа: ±0.03%/℃ (0 ~ 60℃)
Вибрация: 10 ~ 500 Гц, 5G 12 мин / 1 цикл, по 72 мин для осей X, Y, Z
MTBF: 2185.8 ч. мин. (Telcordia SR-332); 167.1 ч. мин. (MIL-HDBK-217F, 25℃)
Максимальная температура корпуса: +80℃
Макс. число блоков питания на автомате 16A: 4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC
Габариты: 220 x 68 x 38.8 мм (Д x Ш x В)
Вес: 1.12 кг; 12 шт/14.4 кг/0.8 куб. футов

Примечания

1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием скрученной пары проводов длиной 12 дюймов, с параллельным подключением конденсаторов 0.1 мкФ и 47 мкФ.
3. Точность: включает допуски по установке, нестабильность по входному напряжению и по нагрузке.
4. См. раздел "Методы питания светодиодных модулей".
5. Может потребоваться снижение выходной мощности при низких входных напряжениях. См. раздел "Статические характеристики".
6. Время установки измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установки.
7. Драйвер рассчитан на использование в составе конечного изделия. ЭМС может меняться в зависимости от исполнения, производители конечных устройств должны повторно проходить квалификацию по требованиям директив EMC для полностью собранного изделия. (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf)
8. Для соблюдения требований последних норм ErP по освещению этот драйвер должен использоваться только за выключателем и не может быть постоянно подключен к электросети.
9. Данная серия отвечает типовой ожидаемой наработке >62 000 часов при температуре корпуса (точка tc или TMP по DLC) ≤ 80℃.
10. См. гарантийные условия на сайте MEAN WELL http://www.meanwell.com
11. Для моделей без вентилятора требуется снижение рабочей температуры на 3,5℃ на каждые 1000 м высоты рабочей установки свыше 2000 м (6500 футов); для моделей с вентилятором – 5℃ на 1000 м.
12. Перед применением см. руководство пользователя по применению и предупреждениям по установке для водостойких устройств: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
13. Для типов A/AB необходимо учитывать особенности установки для применения по классу HL.
