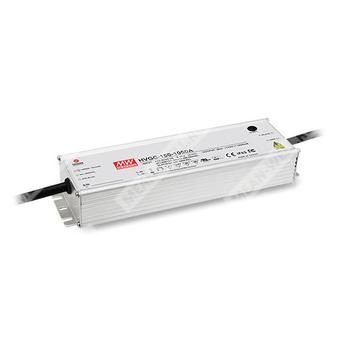

HVGC-150-350A - источник питания постоянного тока для светодиодных светильников с высоким выходным напряжением.
HVGC-150-350A — импульсный LED-драйвер мощностью 150 Вт с режимом стабилизации тока, предназначенный для прямого питания светодиодов в составе осветительных систем. Модель относится к серии HVGC-150 и ориентирована на работу от широкого диапазона сетевого напряжения, с применением в уличном, промышленном и специализированном освещении.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
|---|
| HVGC |
Серия светодиодных источников питания Mean Well HVGC |
| 150 |
Номинальная мощность 150 Вт |
| 350 |
Номинальный выходной ток 350 мА |
| A |
Исполнение типа A: IP65, регулировка выходного тока встроенным потенциометром |
Назначение и особенности
Серия HVGC-150 представляет собой источник питания для светодиодов с режимом постоянного тока и высоковольтным выходом. Устройство рассчитано на эксплуатацию в промышленных и наружных системах освещения, где требуется питание LED-модулей напрямую, без промежуточных преобразователей.
По данным документа, серия поддерживает широкий диапазон входного напряжения, обладает высокой эффективностью, металлическим корпусом и степенью защиты для применения во влажной и наружной среде. Для модификаций с функциональными опциями доступны варианты регулировки тока и диммирования.
Области применения
- Уличное светодиодное освещение
- Светодиодное освещение высоких пролетов
- Освещение парковок
- Светодиодные рыболовные лампы
- Применение в зоне класса I, раздел 2 опасных зон для исполнения «HL»
Основные особенности
- Широкий диапазон входного напряжения 180–528 В переменного тока
- Режим выхода с постоянным током
- Металлический корпус с исполнением класса I
- Встроенная функция активной коррекции коэффициента мощности
- Исполнение с защитой IP67 / IP65 для внутренней и наружной установки
- Функциональные опции: регулировка выходного тока потенциометром, 3-в-1 диммирование, таймерное диммирование
- Типичный срок службы более 50 000 часов
Электрические параметры
| Параметр | Значение |
|---|
| Модель |
HVGC-150-350 |
| Номинальный выходной ток |
350 мА |
| Номинальная мощность |
149,8 Вт |
| Диапазон регулировки выходного тока |
210–350 мА |
| Диапазон напряжения постоянного тока в нагрузке |
42–428 В |
| Режим постоянного тока |
42–428 В |
| Допуск по току |
±5,0% |
| Пульсации выходного тока |
8,0% максимум при номинальном токе |
| Время выхода на режим |
500 мс при 230 В AC; 400 мс при 347 В AC и 480 В AC |
| Коэффициент мощности |
PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| Коэффициент полезного действия |
91% |
| Ток потребления |
0,5 А при 347 В AC |
| Пусковой ток |
Холодный старт 35 А, длительность импульса 790 мкс, измерено при 50% Iμ peak на 480 В AC; соответствует NEMA 410 |
| Ток утечки |
<0,75 мА при 480 В AC |
| Диапазон частоты сети |
47–63 Гц |
| Рабочий диапазон входного напряжения |
180–528 В AC / 254–747 В DC |
| Дерейтинг по входному напряжению |
Может потребоваться при низком входном напряжении |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
180–528 В AC |
| Диапазон входного напряжения постоянного тока |
254–747 В DC |
| Диапазон частоты |
47–63 Гц |
| Типичное значение коэффициента мощности |
PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC |
| Типичный КПД |
91% |
| Типичный входной ток |
0,5 А при 347 В AC |
| Типичный пусковой ток |
35 А |
| Ток утечки |
<0,75 мА |
Выходные параметры
| Параметр | Значение |
|---|
| Режим работы |
Постоянный ток |
| Номинальный ток |
350 мА |
| Диапазон регулировки тока |
210–350 мА |
| Диапазон постоянного тока в нагрузке |
42–428 В |
| Рабочий диапазон постоянного тока |
42–428 В |
| Параметр постоянного тока в модели |
350 мА |
| Точность тока |
±5,0% |
| Пульсации тока |
8,0% максимум при номинальном токе |
| Защита от короткого замыкания |
Ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Защита от перегрузки |
Ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
430–460 В |
| Защита от перегрева |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Защиты
| Вид защиты | Описание |
|---|
| Короткое замыкание |
Ограничение постоянного тока, автоматическое восстановление после устранения аварийного режима |
| Перегрузка |
Ограничение постоянного тока, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение |
430–460 В |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура окружающей среды |
-40…+80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибростойкость |
10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Максимальная температура корпуса |
Tcase = +80 °C |
| Диапазон температуры корпуса при нагрузке |
Tcase = -40…+80 °C |
Надёжность и ресурс
| Параметр | Значение |
|---|
| MTBF |
1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Типичный срок службы |
Более 50 000 часов |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности |
UL8750 (type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| Иммунитет ЭМС |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для light industry; устойчивость к импульсным перенапряжениям: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС |
BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; FCC part 15 class B; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Размеры и конструктивные данные
| Параметр | Значение |
|---|
| Габариты |
245 × 68 × 38,8 мм |
| Масса |
1,24 кг |
| Типовой упаковочный комплект |
12 шт. / 15,9 кг / 0,78 куб. фута |
Подключение
| Назначение вывода | Обозначение |
|---|
| Вход сети переменного тока, фаза |
AC/L (коричневый) |
| Вход сети переменного тока, ноль |
AC/N (синий) |
| Защитное заземление |
FG (зелёно-жёлтый) |
| Выход «плюс» |
+V (красный) |
| Выход «минус» |
-V (чёрный) |
| Диммирование |
Для типов B/AB: DIM+ (фиолетовый), DIM- (розовый) |
Функции диммирования и регулировки
Для типов B/AB предусмотрено 3-в-1 диммирование между выводами DIM+ и DIM- с использованием одного из трёх способов:
- 0–10 В DC
- 10 В PWM-сигнал
- Резистивное управление
Также для типа A/AB доступна регулировка выходного тока встроенным потенциометром.
Параметры диммирования
| Параметр | Значение |
|---|
| Источник тока цепи диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 6% |
| Поведение при малом уровне |
При 0% < Iout < 6% выходной ток не определён |
| Переход в 0% |
При входе диммирования около 0 кОм или 0 В DC, либо при 10 В PWM-сигнале с заполнением 0% |
| Частота PWM-сигнала |
100 Гц – 3 кГц |
Механические размеры и исполнение
Для серии предусмотрены исполнения A-Type, B-Type, AB-Type и D-Type. Для модели с окончанием A используется исполнение A-Type с классом защиты IP65 и регулировкой встроенным потенциометром.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания LED-модуля».
- Может потребоваться дерейтинг при низком входном напряжении. Подробности см. в разделе «Статическая характеристика».
- Время выхода на режим измерено при первом холодном запуске. Повторные включения и выключения могут увеличивать это время.
- Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при подаче номинальной мощности.
- Источники питания рассматриваются как компоненты, работающие совместно с конечным оборудованием. ЭМС-показатели должны подтверждаться повторно на уровне законченной установки.
- Для соблюдения требований актуального регулирования ErP по светильникам устройство должно использоваться только за выключателем, который не подключён постоянно к сети.
- Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 80 °C или ниже.
- Дерейтинг температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с руководством пользователя, в том числе с указаниями по водозащите и монтажу.
- Для исполнения A/AB необходимо учитывать требования встроенного монтажа для соответствия применению Type HL.
- Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС.
