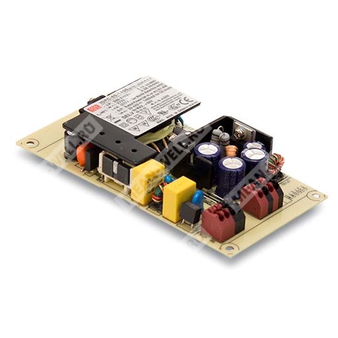

IDPC-65-1050 - компактный AC/DC светодиодный драйвер постоянного тока 65 Вт с выходным током 1050 мА.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| IDPC | Серия источников питания для светодиодов в исполнении на печатной плате |
| 65 | Номинальная мощность 65 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
Назначение и краткое описание
Устройство IDPC-65-1050 представляет собой источник питания для светодиодов класса AC/DC с режимом стабилизации тока. Модуль рассчитан на непосредственное питание светодиодных цепочек и применяется в системах панельного, прожекторного и внутреннего светодиодного освещения. Серия поддерживает работу от сети переменного или постоянного напряжения, отличается бесвентиляторным исполнением, встроенной активной коррекцией коэффициента мощности и сниженным уровнем пульсаций, что важно для светотехнических применений.
Особенности
- Выход в режиме стабилизации тока.
- Бездрайверная, flicker free-архитектура питания светодиодов.
- Исполнение в виде платы печатного монтажа.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт для Blank-Type; режим ожидания менее 0,5 Вт для DA-Type.
- Функциональные исполнения: 2-в-1 диммирование, вспомогательный выход постоянного напряжения, DALI.
- Работа в диапазоне температуры окружающей среды от -20 до +40 °C при свободной конвекции.
- Класс защиты SELV.
Области применения
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
Описание
Серия IDPC-65 представляет собой 65-ваттные AC/DC LED-драйверы в корпусе для монтажа на плату, предназначенные для прямого питания светодиодов в режиме постоянного тока. Диапазон входного напряжения составляет 180–295 В переменного тока либо 254–417 В постоянного тока. Для серии предусмотрены исполнения с номинальным выходным током 700, 1050, 1400 и 1750 мА. Максимальная эффективность достигает 89% в зависимости от исполнения. Благодаря бесвентиляторной конструкции изделия предназначены для работы при естественном охлаждении. Серия поддерживает различные варианты диммирования, что позволяет гибко интегрировать драйвер в светотехнические системы.
Расшифровка серии и исполнения
| Обозначение | Смысл |
| Blank | 2-в-1 диммирование: 0–10 В постоянного тока и PWM 10 В |
| DA | Управление по протоколу DALI |
| A | Вспомогательный выход постоянного напряжения 12 В, 50 мА |
| None | Без вспомогательного выхода постоянного напряжения |
Электрические параметры
| Параметр | Значение для IDPC-65-1050 |
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 65,1 Вт |
| Диапазон постоянного тока | 46–62 В |
| Напряжение холостого хода, максимум | 82 В |
| Допуск по току | ±7,0% |
| Пульсации тока | Не более 5% от номинального тока |
| Время запуска | 500 мс / 230 В переменного тока |
| Вспомогательный выход постоянного напряжения | Номинально 12 В (11,4–12,6 В) при 50 мА, только для IDPC-65A |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока / 254–417 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Выше 0,95 при 230 В; выше 0,9 при 277 В, при полной нагрузке |
| Коэффициент гармонических искажений | Менее 20% при нагрузке не менее 75% от номинала, 230 В и 277 В |
| Входной ток | 0,3 А / 277 В переменного тока |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение на 50% Ipeak при 230 В; по NEMA 410 |
| Ток утечки | Менее 0,75 мА / 277 В переменного тока |
| Максимальное число источников на автомате 16 А | 32 устройства на автомате типа B / 32 устройства на автомате типа C при 230 В |
Показатели эффективности
| Параметр | Значение для IDPC-65-1050 |
| КПД | 87% |
Защита
| Параметр | Описание |
| Короткое замыкание | Импульсный режим с автоматическим восстановлением после устранения аварии для DA-Type; импульсный режим с повторным включением для остальных типов |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | Ta = -20…+40 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Соответствие по излучению ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥75%), BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для лёгкой промышленности, помехоустойчивость по импульсным перенапряжениям: линия-линия 1 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; EAC TP TC 004 |
| Стандарты DALI | Соответствие IEC62386-101, IEC62386-102 только для DA-Type |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4316,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 398,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 130 × 67,5 × 20,5 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 81 шт.; 13 кг; 1,46 куб. фут |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем» для условий применения.
- При пониженном входном напряжении может потребоваться дерейтинг; подробности приведены в разделе «Статическая характеристика».
- Время запуска измерено при холодном первом включении. Повторные циклы ON/OFF могут увеличивать время запуска или вызывать отказ запуска.
- Вспомогательный выход 12 В может быть повреждён при коротком замыкании; он недоступен, если выходное напряжение находится вне режима стабилизации тока или при отсутствии нагрузки.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. ЭМС-характеристики зависят от монтажа, поэтому конечное изделие должно проходить повторную квалификацию по директивам ЭМС после окончательной установки.
- DALI-версия не поддерживает бит 1: Lamp failure в команде 144 Query status по стандарту DALI.
- Для выполнения требований последнего регламента ErP данный источник питания допускается использовать только после выключателя, не подключаясь постоянно к сети.
Подключение и исполнение
| Клеммник | Назначение |
| TB1 | Вход сети: ACL, ACL, ACN, ACN |
| TB2 для IDPC-65 | DIM+, DIM-, Vo+, Vo- |
| TB2 для IDPC-65A | DIM+, DIM-, Vo+, Vo-, AUX+, AUX- |
Функциональные режимы диммирования
Для исполнения Blank предусмотрено 2-в-1 диммирование между выводами DIM+ и DIM-: управляющее напряжение 0–10 В постоянного тока либо ШИМ-сигнал 10 В. Прямое подключение к светодиодам предпочтительно. Использование дополнительных драйверов не допускается.
Для DA-Type применяется интерфейс DALI по линиям DA+ и DA-. Протокол DALI поддерживает 16 групп и 64 адреса. Первый шаг управления фиксирован на уровне 8% выхода.
Минимальный уровень диммирования составляет около 8%; в диапазоне 0–8% выходной ток не нормирован. При управляющем сигнале около 0 В или при ШИМ-сигнале с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
