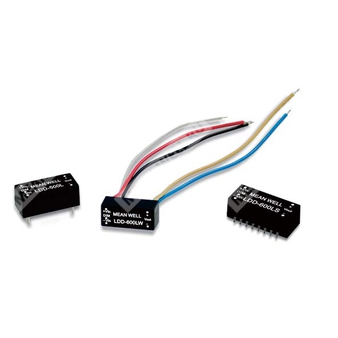

LDD-500LW - понижаемый светодиодный драйвер постоянного тока 500 мА для питания светодиодных цепочек.
Назначение и общее описание
LDD-500LW — DC-DC преобразователь со стабилизацией выходного тока, предназначенный для питания светодиодов в режиме понижающего преобразования. Изделие рассчитано на применение в светотехнических и промышленных системах, где требуется стабильный ток 500 мА, высокий КПД, компактное исполнение, встроенная электромагнитная фильтрация и возможность управления яркостью через PWM и дистанционное включение/выключение.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| LDD | Серия DC-DC драйверов светодиодов с постоянным выходным током |
| 500 | Номинальный выходной ток 500 мА |
| L | Исполнение с монтажом на выводах, малогабаритный модуль серии LDD-L |
| W | Проводное исполнение |
Краткие особенности
- Понижающий DC-DC преобразователь для светодиодных нагрузок.
- Стабилизация выходного тока: 500 мА.
- Широкий диапазон входного напряжения.
- Высокий КПД до 95%.
- Встроенный EMI-фильтр.
- Управление яркостью посредством PWM и дистанционное ON/OFF.
- Защиты от короткого замыкания и перегрева.
- Компактные размеры и герметизированное исполнение.
Параметры изделия
Выход
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Погрешность выходного тока | ±5% при входном напряжении 24 В DC |
| Пульсации и шум | 150 мВ п-p |
| Частота преобразования | 1000 кГц |
| Максимальная внешняя ёмкость нагрузки | 2,2 мкФ |
| Диапазон выходного напряжения | 2 ~ 30 В DC |
| КПД | 95% при полной нагрузке и входе 24 В DC / 36 В DC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 6 ~ 36 В DC |
| Входной ток при полной нагрузке | 500 мА |
| Входной ток без нагрузки | 5 мА |
| Фильтрация входа | Конденсатор |
Управление PWM и включение/выключение
| Параметр | Значение |
| Сигнал дистанционного ON/OFF и PWM-управления | DIM относительно -Vin |
| Включение при диммировании | DIM - -Vin > 2,6 ~ 5,5 В DC или разомкнутая цепь |
| Выключение | DIM - -Vin < 0,4 В DC или короткое замыкание |
| Диапазон частоты PWM | 100 ~ 500 Гц |
| Ток покоя в режиме отключения | 1 мА при PWM dimming OFF и входе 24 В DC |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: режим продолжения работы, автоматическое восстановление после устранения неисправности |
| Перегрев | Защита с выключением, автоматическое восстановление после снижения температуры |
| Температура срабатывания защиты | Tj 150 °C типично, определяется по основному управляющему ИС |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -55 ~ +125 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Максимальная температура корпуса | 100 °C |
ЭМС и надежность
| Параметр | Значение |
| ЭМС-эмиссия | Соответствие BS EN/EN55015, FCC part 15 class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габариты | 22,6 × 9,9 × 8,9 мм |
| Габариты в дюймах | 0,89" × 0,39" × 0,35" |
| Масса | 7,3 г |
| Материал заливки | Эпоксидная смола, UL94-V0 |
| Тип исполнения | Проводное исполнение |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin, вход питания |
| 3 | PWM DIM, управление ON/OFF и PWM-диммированием |
| 4 | -Vin, не соединять с -Vout |
| 5 | -Vout, подключение светодиодной цепи |
| 6 | +Vout, подключение светодиодной цепи |
Примечания
| № | Текст |
| 1 | Все параметры указаны при нормальном входе 24 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары, оканчивающейся конденсатором 0,1 мкФ. |
| 3 | Тестовое условие: вход 24 В DC. |
| 4 | Выходное напряжение всегда ниже входного примерно на 3 В. |
| 5 | Выход LDD-L не должен быть соединён с входом того же модуля или выходом от других источников. |
Упаковка
| Параметр | Значение |
| Стандартная трубчатая упаковка | Да |
| Количество в трубе | 50 шт. |
| Масса одной трубы | 280 г |
| Максимальное количество в коробке | 2500 шт. |
| Масса одной коробки | 14,8 кг |
