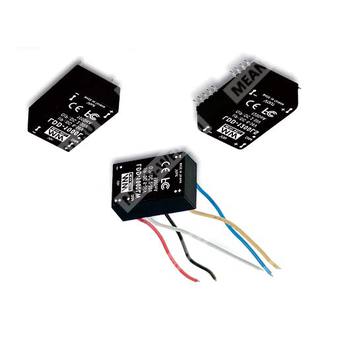

LDD-700L - компактный понижающий драйвер постоянного тока для светодиодных цепочек с током 700 мА.
Назначение
Компонент LDD-700L представляет собой импульсный DC-DC преобразователь с режимом стабилизации тока, предназначенный для питания светодиодов и светодиодных сборок от источника постоянного напряжения. Устройство реализует понижающее преобразование с поддержанием заданного тока нагрузки, а также поддерживает управление включением/выключением и ШИМ-диммирование.
Краткая расшифровка обозначения
| Обозначение | Расшифровка |
| LDD | Серия DC-DC драйверов светодиодов с постоянным током |
| 700 | Номинальный выходной ток 700 мА |
| L | Исполнение серии LDD-L |
Особенности
- Понижающий DC-DC преобразователь для светодиодных нагрузок.
- Стабилизация выходного тока на уровне 700 мА.
- Широкий диапазон входного напряжения.
- Высокий КПД — до 95%.
- Встроенный EMI-фильтр.
- Поддержка дистанционного включения/выключения и ШИМ-диммирования.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Компактные габариты и малый вес.
- Полная герметизация в корпусе с уровнем защиты IP67 для штырькового и проводного исполнения.
Применение
Драйвер предназначен для построения источников питания светодиодов в промышленной и светотехнической аппаратуре, где требуется компактный стабилизатор тока с высоким КПД и возможностью диммирования.
Основные электрические параметры
| Параметр | Значение |
| Выходной ток | 700 мА |
| Точность тока | ±5% при входном напряжении 24 В постоянного тока |
| Диапазон входного напряжения | 9…36 В постоянного тока |
| Диапазон выходного напряжения | 2…32 В постоянного тока |
| КПД | 95% при полной нагрузке и входе 24 В / 36 В постоянного тока |
| Пульсации и шум | 200 мВ пик-пик |
| Частота коммутации | ±5% от частоты при входе 24 В постоянного тока |
| Ёмкостная нагрузка на выходе | 2,2 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…36 В постоянного тока |
| Входной ток при полной нагрузке | 700 мА |
| Входной ток без нагрузки | 5 мА |
| Тип входного фильтра | Конденсаторный |
Выход
| Параметр | Значение |
| Режим стабилизации | Постоянный ток |
| Номинальный ток нагрузки | 700 мА |
| Диапазон выходного напряжения | 2…32 В постоянного тока |
| Точность стабилизации тока | ±5% |
| Пульсации и шум | 200 мВ пик-пик |
| Максимальная внешняя ёмкость нагрузки | 2,2 мкФ |
Управление ШИМ-диммированием и включением/выключением
| Параметр | Значение |
| Назначение входа DIM | Включение/выключение и ШИМ-диммирование |
| Состояние включения | DIM относительно -Vin более 3,5…8 В постоянного тока или разомкнутая цепь |
| Состояние выключения | DIM относительно -Vin менее 0,5 В постоянного тока или короткое замыкание |
| Диапазон ШИМ | 100 Гц…1 кГц |
| Потребление тока в режиме выключенного ШИМ | 1 мА при выключенном ШИМ и входе 24 В постоянного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим поддержания; восстановление после устранения аварийного состояния происходит автоматически |
| Перегрев | Защита с отключением; восстановление после снижения температуры происходит автоматически |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Рабочая температура корпуса | До 100 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и надёжность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| MTBF | 1000 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры корпуса | 22,6 × 9,9 × 8,9 мм |
| Размеры в дюймах | 0,89" × 0,39" × 0,35" |
| Масса | 4 г |
| Материал заливки | Эпоксидная смола, UL94-V0 |
Монтаж и выводы

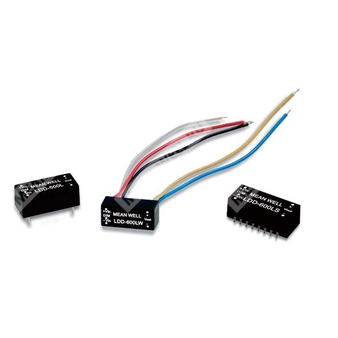

Исполнение LDD-700L — штырьковое. Для серии LDD-300~700L применяются выводы: вход питания +Vin, -Vin; выход на светодиоды +Vout, -Vout; вывод управления PWM DIM.
Примечания
- Все параметры указаны при входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ.
- Испытание при входном напряжении 24 В постоянного тока.
- Выходное напряжение всегда ниже входного напряжения минимум на 3 В.
- Выход LDD-L не должен быть соединён со входом того же устройства или с выходом других источников.
Упаковка
Для серии LDD-L применяется стандартная упаковка в трубках. Один тубус содержит 50 шт., масса одного тубуса — 280 г, максимальное количество в коробке — 2500 шт., масса одной коробки — 14,8 кг.
Указанные данные относятся к исполнению LDD-700L и сопутствующим сведениям серии, приведённым в документе.
