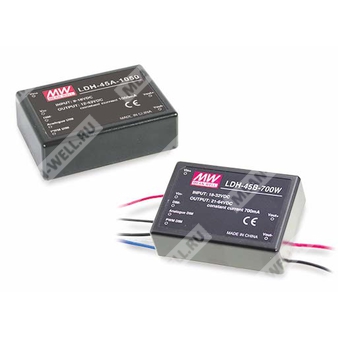

LDH-45A-350 - повышающий DC/DC драйвер постоянного тока для светодиодных цепочек с выходным током 350 мА.
Назначение и общая характеристика
LDH-45A-350 — это герметизированный повышающий преобразователь постоянного тока для питания светодиодных нагрузок с стабилизацией выходного тока. Изделие относится к серии LDH-45 и предназначено для формирования питания светодиодных сборок с повышением напряжения относительно входа. Модель рассчитана на номинальный выходной ток 350 мА и применяется в системах светодиодного освещения, где требуется стабильный ток, возможность диммирования и дистанционного включения/выключения.
Для модификации LDH-45A-350 указан диапазон входного напряжения 9–18 В постоянного тока, что соответствует исполнению A. Выходное напряжение автоматически подстраивается в пределах, необходимых для поддержания заданного тока при подключенной светодиодной нагрузке.
Расшифровка партномера
| Позиция в партномере | Значение |
| LDH | Серия повышающих DC/DC драйверов светодиодов |
| 45 | Номинальная мощность серии: 45 Вт |
| A | Исполнение с диапазоном входного напряжения 9–18 В постоянного тока |
| 350 | Номинальный выходной ток 350 мА |
Основные особенности
- Повышающий DC/DC преобразователь для светодиодных цепочек.
- Стабилизация выходного тока: 350 мА.
- Широкий диапазон выходного напряжения светодиодной строки.
- Высокий максимальный КПД.
- Поддержка ШИМ-диммирования и аналогового диммирования.
- Удалённое управление включением/выключением.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация корпуса.
Таблицы параметров
| Выходные параметры |
| Номинальный ток | 350 мА |
| Диапазон выходного напряжения | 12–86 В постоянного тока |
| Точность выходного тока | ±5% при входе 12 В постоянного тока |
| Выходное напряжение без нагрузки, максимальное | 100 В |
| Номинальная мощность | 30,1 Вт |
| Пульсации и шум, максимальные | 2,5 пиковое-пиковое |
| Входные параметры |
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Потребляемый ток по постоянному входу, типовое значение | 2,8 А |
| Повышение выходного напряжения относительно входа | Не менее 3 В от входного напряжения постоянного тока |
| Эффективность |
| Максимальный КПД | 91% |
| Параметры диммирования и дистанционного управления |
| Тип управления | ШИМ-диммирование и аналоговое диммирование, удалённое включение/выключение |
| Режим включения при ШИМ-диммировании | ШИМ-сигнал > 2–8 В постоянного тока или разомкнутая цепь между выводами PWM DIM и DIM |
| Режим выключения при ШИМ-диммировании | ШИМ-сигнал < 0,5 В постоянного тока, короткое замыкание или скважность 0% |
| Частота ШИМ-диммирования | 1–10 кГц |
| Потребляемый ток в режиме выключения при ШИМ-диммировании, типовое значение | 7 мА |
| Режим включения при аналоговом диммировании | Входное напряжение 0,25–8 В постоянного тока или разомкнутая цепь между Analog DIM и DIM |
| Диапазон входного напряжения диммирования | 0,25–1,3 В постоянного тока |
| Максимальное рабочее напряжение управления | 8 В |
| Режим выключения при аналоговом диммировании | < 0,2 В постоянного тока или короткое замыкание |
| Потребляемый ток в режиме выключения при аналоговом диммировании, типовое значение | 7 мА |
| Защиты |
| Защита от короткого замыкания | Тип: отключение питания и размыкание предохранителя |
| Защита от перенапряжения | 100 В |
| Защита от перенапряжения, принцип действия | Постоянное выходное напряжение и отключение выходного тока, автоматическое восстановление после устранения аварии |
| Условия эксплуатации и хранения |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0...50 °C |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, суммарно 60 минут по осям X, Y, Z |
| Надёжность |
| MTBF | 12195,2 тыс. часов, Telcordia SR-332 (Bellcore); 1179,3 тыс. часов, MIL-HDBK-217F (25 °C) |
| Конструктивные данные |
| Габаритные размеры | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
| Исполнение выводов | Пин-исполнение |
| Упаковка |
| Количество в упаковке | 100 шт. |
| Масса упаковки | 14,8 кг |
| Объём упаковки | 0,83 куб. фута для (Blank) type или (Blank) DA type; 1,04 куб. фута для W type или WDA type |
| Электромагнитная совместимость |
| Помехоэмиссия | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень для лёгкой промышленности; EAC TP TC 020 |
| Безопасность |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Назначение выводов
| Номер вывода | Функция |
| 1 | Вход питания Vin+ |
| 2 | Вход питания Vin-; не подключать к Vout- |
| 3 | DIM-; для исполнения без DALI — общий провод сигнала диммирования; не подключать к Vout- или Vin- |
| 4 | Analog DIM; для исполнения без DALI — вход включения/аналогового диммирования |
| 5 | PWM DIM; вход включения/выключения и ШИМ-диммирования |
| 6 | Vout-; подключение LED- |
| 7 | Vout+; подключение LED+ |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В или 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Для исполнений (Blank) type и W type выходное напряжение должно быть выше входного напряжения постоянного тока не менее чем на 3 В.
- Для исполнений (Blank) DA type и WDA type выходное напряжение должно быть выше входного напряжения постоянного тока не менее чем на 12 В.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При выключении через диммирование выходное напряжение LDH снижается до уровня входного напряжения. Для полного погашения светильника требуется, чтобы он гас при питании от входного напряжения.
- Полярность входа должна соблюдаться; подача отрицательного напряжения на вход не допускается во избежание повреждения источника питания.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводниках, чтобы обеспечить корректную работу устройства.
- Wave soldering: 265 °C, 5 с максимум; Manual soldering: 390 °C, 3 с максимум.
