LDH-65-1400
LDH-65-1400 - DC-DC повышающий драйвер постоянного тока для питания светодиодных нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия DC-DC повышающих светодиодных драйверов |
| 65 | Номинальная мощность 65 Вт |
| 1400 | Номинальный выходной ток 1400 мА |
Назначение и краткое описание
LDH-65-1400 — это импульсный повышающий DC/DC драйвер светодиодов с источником постоянного тока, предназначенный для питания LED-нагрузок от низковольтного DC-источника. Устройство работает в широком диапазоне входного напряжения, обеспечивает стабилизацию выходного тока 1400 мА и поддерживает функции регулирования яркости.
Особенности
- Широкий диапазон входного напряжения постоянного тока: 9,5–32 В.
- Повышающий DC/DC преобразователь.
- Стабилизированный выходной ток: 1400 мА.
- Диапазон выходного напряжения светодиодной нагрузки: 12,5–46 В DC.
- Выходная мощность: 64,4 Вт.
- Высокий КПД: до 95% при входе 12 В, до 95,5% при входе 24 В.
- Двухрежимное диммирование: 0–10 В DC или ШИМ.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация компаундом.
Применение
- Системы освещения от источников постоянного тока.
- Освещение от аккумуляторных батарей.
- Портативные светильники.
- Светодиодные уличные светильники на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодное освещение складов и высоких пролетов.
Описание
Серия LDH-65 представляет собой DC/DC LED-драйвер мощностью 65 Вт с функцией стабилизации тока. Модель LDH-65-1400 рассчитана на выходной ток 1400 мА и предназначена для построения светодиодных систем с питанием от низковольтной DC-шины или батарейного источника. Встроенный повышающий преобразователь обеспечивает формирование выходного напряжения, необходимого для последовательных цепочек светодиодов, при сохранении постоянного тока нагрузки.
Корпус выполнен в полностью залитом исполнении, что повышает стойкость к воздействию окружающей среды и улучшает тепловой режим. Серия рассчитана на работу с естественным воздушным охлаждением. Для регулирования яркости предусмотрен вход 2-в-1, допускающий подачу аналогового сигнала 0–10 В DC или ШИМ-сигнала.
Параметры
Выход
| Номинальный ток | 1400 мА |
| Точность тока | ±5% при входном напряжении 12 В и 24 В |
| Диапазон выходного напряжения | 12,5–46 В DC |
| Номинальная выходная мощность | 64,4 Вт |
| Пульсации выходного тока | 5% от номинального тока |
| Режим короткого замыкания | Выходное короткое замыкание приводит к повреждению источника питания |
Вход
| Диапазон входного напряжения | 9,5–32 В DC |
| Потребляемый ток при нулевой нагрузке | 6,2 А при 12 В DC, 3,1 А при 24 В DC |
| КПД | 92% при 12 В; 95,5% при 24 В |
| Особенность по уровню входного напряжения | При снижении входного напряжения ниже 11 В выходной ток может уменьшиться более чем до 80% от номинального |
| Условие работы без диммирования | Выходное напряжение должно быть выше входного на 3 В |
| Условие работы с диммированием | Выходное напряжение должно быть как минимум в 2 раза выше входного напряжения |
Диммирование
| Функция регулирования | 2-в-1 |
| Сигнал управления | 1–3 кГц ШИМ 10 В или вход 0–10 В DC |
| Ток потребления в режиме отключения | 10 мА при выключенном ШИМ-диммировании на 12 В DC |
| Минимальный уровень диммирования | Около 8% |
| Состояние при 0 В или 0% ШИМ | Выходное напряжение становится примерно равным входному |
Защита и надёжность
| Защита от короткого замыкания | Выходное короткое замыкание, повреждение источника питания |
| Защита от перенапряжения | Выходное напряжение возрастает до срабатывания OVP, затем падает до уровня входного напряжения; восстановление — после повторного включения |
| MTBF | 9118,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 874,9 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Условия эксплуатации
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -40…+60 °C |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС
| Излучаемые помехи | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8; уровень light industry; EAC TP TC 020 |
Безопасность
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Механические данные
| Габариты | 75 × 53 × 22,7 мм (Д × Ш × В) |

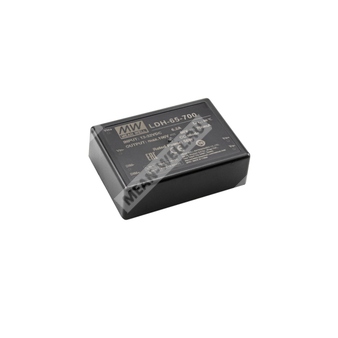

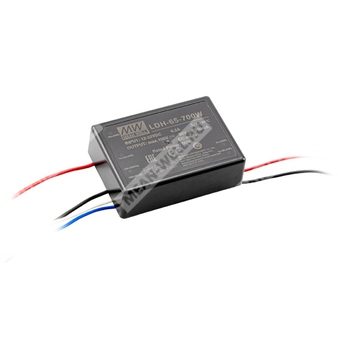

| Исполнение | Pin mounted style / Lead wire style |
| Размер вывода | 1 ± 0,05 мм |
Масса и упаковка
| Масса, исполнение с штырями | 152 г |
| Упаковка, исполнение с штырями | 100 шт. / 15,2 кг / 0,86 CUFT |
| Масса, исполнение с проводами | 159 г |
| Упаковка, исполнение с проводами | 100 шт. / 15,9 кг / 1,07 CUFT |
Подключение
| 1 | Vin+ | Источник питания DC |
| 2 | Vin- | Источник питания DC, не подключать к Vout- |
| 3 | Dim- | Диммирование 2-в-1 |
| 4 | Dim+ | Диммирование 2-в-1 |
| 5 | Vout- | Подключение LED- |
| 6 | Vout+ | Подключение LED+ |
Примечания
- Все параметры указаны при нормальном входе 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иначе.
- В режиме без диммирования выходное напряжение должно быть выше входного напряжения на 3 В.
- В режиме диммирования выходное напряжение должно быть как минимум в 2 раза выше входного напряжения.
- Если входное напряжение опускается ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Типичный ресурс серии превышает 35 000 часов при температуре корпуса, особенно в контрольной точке, около 80 °C или ниже.
- Дерейтинг по высоте составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.

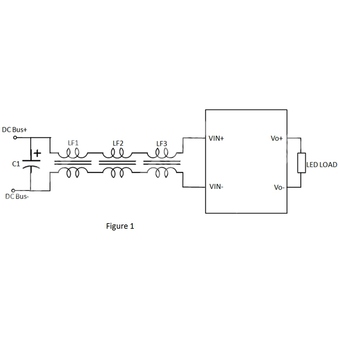

- Испытательная схема BS EN/EN55015 по ЭМС для данного изделия базируется на питании от DC-источника с аккумулятором.
- Wave soldering: 265 °C, 5 с максимум; Manual soldering: 390 °C, 3 с максимум.
