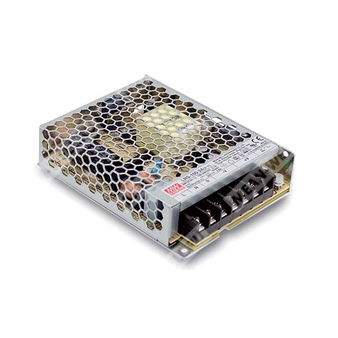

LRS-100-12
Особенности
Универсальный диапазон входного напряжения AC / полный диапазон
Выдерживает 300В переменного тока на входе (импульс) в течение 5 секунд
Защита: короткое замыкание / перегрузка / перенапряжение
Охлаждение за счет свободной конвекции воздуха
Миниатюрный размер и низкий профиль форм-фактора 1U
Соответствие стандартам IEC/BS EN/EN 60335-1(PD3) и IEC/BS EN/EN61558-1, 2-16 для бытовых приборов
Рабочая высота до 5000 метров (Примечание 7)
Выдерживает тест на вибрацию 5G
Светодиодный индикатор включения питания
Потребление энергии без нагрузки <0,3 Вт
Категория перенапряжения III
Испытания блоков питания под максимальной нагрузкой
Максимальная рабочая температура до 70℃
Высокий КПД, долгий срок службы и высокая надежность
Применение
Промышленное автоматизированное оборудование
Промышленные системы управления
Механическое и электрическое оборудование
Электронные инструменты, оборудование или аппаратура
Бытовые приборы
Описание
Серия LRS-100 — это одно-выходной импульсный источник питания с мощностью 100 Вт в закрытом корпусе и высотой профиля 30 мм. Используя универсальный диапазон входного напряжения 85~264В переменного тока, вся серия обеспечивает выходное напряжение 3,3В, 5В, 12В, 15В, 24В, 36В и 48В. В дополнение к высокому КПД до 91% конструкция металлического сетчатого корпуса улучшает отвод тепла у LRS-100, что позволяет всей серии работать в диапазоне температур от -30℃ до 70℃ при естественной конвекции воздуха без вентилятора. Обеспечивая крайне низкое потребление энергии без нагрузки (менее 0,3 Вт), источник питания позволяет конечной системе легко соответствовать требованиям по энергопотреблению по всему миру. LRS-100 полностью оснащен функциями защиты и устойчивостью к вибрациям 5G; соответствует международным стандартам безопасности, таким как TUV BS EN/EN2368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, UL62368-1 и GB 4943.1. LRS-100 является высокоэффективным и экономичным решением для различных промышленных применений.
Cпецификация
Модель: LRS-100-12
Выходные параметры
Напряжение постоянного тока (DC VOLTAGE): 12В
Номинальный ток (rated current): 8,5А
Диапазон рабочего тока (current range): 0 ~ 8,5А
Номинальная мощность (rated power): 102Вт
Пульсации и шум (ripple & noise, max): 120mVp-p
Диапазон подстройки напряжения (VOLTAGE ADJ. RANGE): 10,2 ~ 13,8В
Допуск по выходному напряжению (VOLTAGE TOLERANCE): ±1,0%
Нестабильность по входному напряжению (LINE REGULATION): ±0,5%
Нестабильность по нагрузке (LOAD REGULATION): ±0,5%
Время готовности (SETUP, RISE TIME): 500мс, 30мс/230В AC | 500мс, 30мс/115В AC при полной нагрузке
Время удержания напряжения (HOLD UP TIME): 55мс/230В AC | 10мс/115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения (VOLTAGE RANGE): 85 ~ 264В AC, 120 ~ 373В DC (выдерживает 300В AC импульса в течение 5 секунд без повреждения)
Диапазон частоты (FREQUENCY RANGE): 47 ~ 63Гц
КПД (EFFICIENCY, typ.): 88,5%
Потребляемый ток AC (AC CURRENT, typ.): 1.9A/115В AC, 1.2A/230В AC
Пусковой ток (INRUSH CURRENT): Пусковой ток при холодном запуске 50A/230В AC
Ток утечки (LEAKAGE CURRENT): <0,75мА / 240В AC
Защита
Перегрузка (OVER LOAD): 110 ~ 150% номинальной выходной мощности. Тип защиты: режим прерывистого ограничения нагрузки (Hiccup mode), автоматическое восстановление после устранения аварийного состояния
Перенапряжение (OVER VOLTAGE): 13,8 ~ 16,2В. Тип защиты: отключение выходного напряжения, восстановление — повторное включение питания
Окружающая среда
Рабочая температура (WORKING TEMP.): -30 ~ +70℃ (см. "Кривую снижения мощности")
Рабочая влажность (WORKING HUMIDITY): 20 ~ 90% RH, без конденсации
Температура и влажность хранения (STORAGE TEMP., HUMIDITY): -40 ~ +85℃, 10 ~ 95% RH, без конденсации
Температурный коэффициент (TEMP. COEFFICIENT): ±0,03%/℃ (0 ~ 50℃)
Вибрация (VIBRATION): 10 ~ 500Гц, 5G, 10 мин./1 цикл, 60 мин. по каждой из осей X, Y, Z
Безопасность и EMC (примечание 8)
Категория перенапряжения (OVER VOLTAGE CATEGORY): III; Соответствие стандартам BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота эксплуатации до 2000 м
Стандарты безопасности (SAFETY STANDARDS): UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,GB 4943.1, BSMI CNS15598-1, EAC TP TC 004,S/NZS62368.1(by CB),KC K60950-1(for LRS-100-12/24 only), BIS IS13252(Part1): 2010/IEC 60950-1: 2005(NOTE 9) утверждено
Испытательное напряжение (WITHSTAND VOLTAGE): Вход-выход: 4кВ AC; Вход-корпус: 2кВ AC; Выход-корпус: 1,25кВ AC
Сопротивление изоляции (ISOLATION RESISTANCE): Вход-выход, вход-корпус, выход-корпус: 100MОм / 500В DC / 25℃ / 70% RH
EMC выбросы (EMC EMISSION): Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB17625.1,GB/T 9254.1, BSMI CNS15936, EAC TP TC 020,KC KN32,KN35(только для LRS-100-12/24)
EMC помехоустойчивость (EMC IMMUNITY): Cоответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, производственный уровень для тяжелых условий эксплуатации, EAC TP TC 020,KC KN32,KN35(только для LRS-100-12/24)
Прочие параметры
MTBF: 3348,9 тыс. часов мин. (Telcordia SR-332 Bellcore); 677,4 тыс. часов мин. (MIL-HDBK-217F, 25℃)
Размеры (DIMENSION): 129*97*30 мм (Д*Ш*В)
Упаковка (PACKING): 0,33 кг; 40 шт./14,2 кг/0,87куб.фут
Примечания
1. Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с использованием скрученной пары проводов длиной 12" с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Нестабильность по входному напряжению измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время готовности измеряется при первом включении питания после охлаждения. Быстрое включение/выключение источника питания может увеличить время готовности.
7. Для эксплуатации на высоте более 2000 м (6500 футов) требуется понижение температуры окружающей среды на 5℃/1000 м.
8. Источник питания считается компонентом, который будет установлен в конечное оборудование. Все EMC испытания выполнены при монтаже устройства на металлической пластине 360мм*360мм толщиной 1мм. Конечное оборудование должно быть повторно протестировано на соответствие нормативам по ЭМС. Руководство по данным EMC испытаниям смотрите в руководстве "EMI testing of component power supplies" (https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
9. Некоторые модели могут не иметь логотипа BIS, по вопросам обращайтесь к вашему дистрибьютору MEAN WELL.
