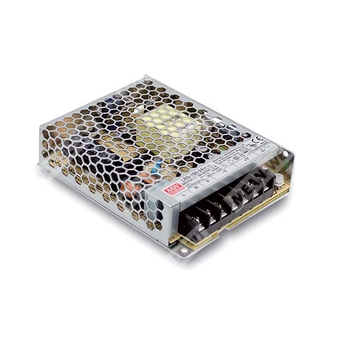

LRS-100-48
Особенности
Универсальное сетевое питание переменного тока, полная линейка диапазонов
Устойчивость к скачкам входного напряжения 300 В переменного тока длительностью 5 секунд
Защита: короткое замыкание / перегрузка / перенапряжение
Охлаждение свободным воздушным конвективным потоком
Компактные размеры и низкий профиль высотой всего 30 мм
Соответствие стандартам безопасности IEC/BS EN/EN 60335-1(PD3) и IEC/BS EN/EN61558-1, 2-16 для бытовой техники
Рабочее положение до высоты 5000 метров над уровнем моря (Примечание 7)
Индикатор включения питания светодиодным индикатором
Потребляемая мощность в режиме холостого хода менее 0,3 Вт
Категория устойчивости к перенапряжению III
Тестирование источников питания под полной нагрузкой
Высокая рабочая температура до +70°C
Высокий КПД, долговечность и надежность
Применение
Автоматизация промышленного оборудования
Система управления промышленностью
Электромеханическое оборудование
Электронные приборы, устройства или аппараты
Бытовая техника
Описание
Серия LRS-100 представляет собой источник питания с одним выходом мощностью 100 Вт закрытого типа с низким профилем конструкции толщиной 30 мм. Использует полную линейку входных сигналов 85–264 В переменного тока, вся серия обеспечивает линию выходного напряжения 3,3 В, 5 В, 12 В, 15 В, 24 В, 36 В и 48 В. Помимо высокого КПД до 91%, конструкция металлического сетчатого корпуса улучшает теплоотвод серии LRS-100, обеспечивая работу всей серии от -30°C до +70°C путем естественной воздушной конвекции без вентилятора. Обеспечивая чрезвычайно низкое потребление энергии в режиме холостого хода (менее 0,3 Вт), он позволяет конечной системе легко соответствовать мировым требованиям по энергопотреблению. Серия LRS-100 имеет полные защитные функции и устойчивость к вибрации 5G; соответствует международным нормам безопасности, таким как TUV BS EN/EN2368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, UL62368-1 и GB 4943.1. Серия LRS-100 служит высокоэффективным решением по соотношению цена-качество для различных промышленных применений.
Cпецификация
Модель: LRS-100-48
Выходные параметры
Напряжение постоянного тока: 48 В
Номинальный ток: 2,3 А
Диапазон рабочего тока: 0 ~ 2,3 A
Номинальная мощность: 110,4 Вт
Пульсация и шум (макс.) Примечание 2: 200 мВ пик-пик
Диапазон регулировки напряжения: 43,2 ~ 52,8 В
Допустимая погрешность Примечание 3: ±1,0 %
Нестабильность по входному напряжению Примечание 4: ≤±0,5 %
Нестабильность по нагрузке Примечание 5: ≤±0,5 %
Время готовности, время нарастания выходного напряжения: 500 мс, 30 мс/230 В переменного тока 500 мс, 30 мс/115 В переменного тока при полной нагрузке
Время удержания напряжения (Тип.): 55 мс/230 В переменного тока 10 мс/115 В переменного тока при полной нагрузке
Входные параметры
Диапазон входного напряжения: 85 ~ 264 В переменного тока, 120 ~ 373 В постоянного тока (устойчивость к скачку входного напряжения 300 В переменного тока продолжительностью 5 сек. Без повреждений)
Диапазон частоты: 47 ~ 63 Гц
КПД (Тип.): 91 %
Ток переменного тока (Тип.): 1,2 А/230 В переменного тока
Стартовый ток (Тип.): Холодный старт 50 А/230 В переменного тока
Утечка тока: <0,75 мА/240 В переменного тока
Параметры защиты
Перегрузка: 110 ~ 150% номинальной выходной мощности
Режим защиты при перегрузке: Тип защиты — режим повторения импульсов, автоматическое восстановление после устранения неисправности
Пере напряжение: 55,2 ~ 64,8 В
Режим защиты при пере напряжении: Тип защиты: отключение выходного напряжения, перезагрузка для восстановления
Экологические условия эксплуатации
Температура окружающей среды: От -30 °C до +70 °C (см. "Кривую снижения характеристик")
Относительная влажность: 20 ~ 90% RH, без конденсата
Условия хранения температуры и влажности: От -40 °C до +85 °C, относительная влажность 10 ~ 95% RH, без конденсата
Коэффициент температурной зависимости: +0,03%/°C (0 ~ 50 °C)
Вибрация: 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 минут вдоль осей X, Y, Z
Категория устойчивости к перенапряжениям: Категория III, Соответствует BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; высота эксплуатации до 2000 метров
Безопасность и ЭМС (Примечание 8)
Нормы безопасности: UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, S/NZS62368.1 (через CB), KC K60950-1 (для моделей LRS-100-12/24 только), BIS IS13252 (часть 1): 2010/LES 60950-1: 2005 (Примечание 9) утверждены
Испытательное напряжение: Вход-выход: 4 кВ переменного тока, Вход-FG: 2 кВ переменного тока, Выход-FG: 1,25 кВ переменного тока
Сопротивление изоляции: Вход-выход, Вход-FG, Выход-FG: 100 МОм / 500 В постоянного тока / 25°C / 70% RH
ЭМИ-излучение: Соответствует стандарту BS EN/EN55032 (CISPR32) Класс B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB17625.1, GB/T 9254.1, BSMI CNS15936, EAC TP TC 020, KC KN32,KN35 (для моделей LRS-100-12/24 только)
Иммунитет к электромагнитным помехам: Соответствует стандарту BS EN/EN61000-4,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020, KC KN32,KN35 (для моделей LRS-100-12/24 только)
Прочие
Средняя наработка на отказ (MTBF): Минимум 3348,9 тыс. часов по Telcordia SR-332 (Bellcore); минимум 677,4 тыс. часов по MIL-HDBK-217F (при температуре 25°C)
Размеры: 129×97×30 мм (Д×Ш×В)
Упаковка: 0,33 кг; 40 шт./14,2 кг/0,87 кубического фута
Примечания:
1. Все параметры, специально не указанные иначе, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°С.
2. Пульсации и шумы измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором емкостью 0,1 мкФ и 47 мкФ.
3. Допустимая погрешность включает допуск установки, нестабильность по входному напряжению и нагрузку.
4. Нестабильность по входному напряжению измеряется от минимального уровня линии до максимального уровня линии при номинальной нагрузке.
5. Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Время готовности измеряется при первом холодном запуске. Быстрое включение/выключение блока питания может привести к увеличению времени готовности.
7. Для рабочих высот свыше 2000 м (650 футов) необходима компенсация падения температуры на каждые 1000 м равная 5°C.
8. Источник питания рассматривается как компонент, предназначенный для установки в конечном оборудовании. Все испытания на электромагнитную совместимость проводятся путем монтажа изделия на металлической пластине размером 360 × 360 мм толщиной 1 мм. Окончательное оборудование должно повторно подтвердить, что оно продолжает удовлетворять директивам ЭМС. Инструкции по проведению испытаний на ЭМС см. в руководстве "Испытания компонентов блоков питания на излучаемые радиопомехи". (Доступно на сайте www.meanwell.com)
9. Некоторые модели могут не иметь логотипа BIS, пожалуйста, свяжитесь с вашим продавцом MEAN WELL для дополнительной информации.
* Заявление об отказе от ответственности производителя продукции. Подробную информацию смотрите на странице https://www.meanwell.com/serviceDisclaimer.aspx.
Основные параметры
Выход: | |
Напряжение постоянного тока | 48V |
Номинальный ток | 2.3A |
Диапазон тока | 0 ~ 2.3A |
Номинальная мощность | 110W |
Уровень шума на выходе | 200mVp-p |
Диапазон регулировки напряжения | 43.2 - 52.8V |
Допустимое отклонение напряжения | ±1.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±0.5% |
Время установки, время нарастания | 500ms, 30ms/230VAC 500ms,30ms/115VAC at full load |
Время удержания | 55ms/230VAC 10ms/115VAC at full load |
Вход: | |
Диапазон входных напряжений | 85 - 264VAC 120 - 373VDC |
Диапазон частот | 47 ~ 63Hz |
КПД | 91% |
Переменный ток | 1.9A/115VAC 1.2A/230VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC 0/P-FG:1.25KVAC |
Пусковой ток | COLD START 50A/230VAC |
Защита: | |
Защита от перенапряжения | 55.2-64.8V / Protection type : Shut down o/p voltage, re-power on to recover |
Защита от перегрузки | 110 ~ 150% rated output power / Protection type : Hiccup mode, recovers automatically after fault condition is removed |
Условия окр. среды: | |
Диапазон рабочих температур | -30 ~ +70°C |
Рабочая влажность | 20 ~ 90% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
Вибрация | 10 ~ 500Hz, 5G 10min./1 cycle, 60min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +85°C ,10-95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL60950-1, TUV EN60950-1, EN60335-1, EN61558-1/-2-16,CCC GB4943 approved |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC /25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55022 (CISPR22), GB9254 Class B, EN55014 EN61000-3-2,-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 720.6K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 129*97*30mm (L*W*H) |
Упаковка | 0.34Kg; 40pcs/14.6Kg/0.92CUFT |
Производственный статус | Производится |
