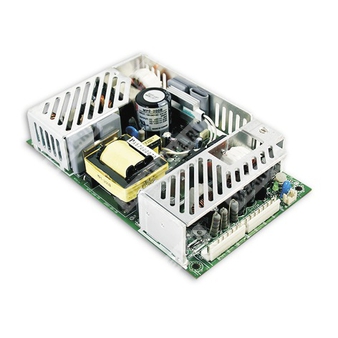

Источник питания предназначен для преобразования сетевого переменного или постоянного входа в стабилизированное низковольтное постоянное напряжение 3,3 В для медицинского и промышленного оборудования.
| 1 | Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 4 | Максимальный рабочий цикл 33% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 | При низком входном напряжении может потребоваться дерейтинг. Подробности следует проверять по кривой дерейтирования. |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Диапазон частоты сети | 47–440 Гц |
| Максимальный входной ток | 3,5 А при 115 В AC, 60 Гц или 1,6 А при 230 В AC, 60 Гц при 100% нагрузке |
| Пусковой ток | Менее 25 А при 115 В AC или менее 40 А при 230 В AC при холодном запуске |
| Ограничение пускового тока | За счет внутренних термисторов |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Время запуска | 1000 мс, 20 мс при 230 В AC, полной нагрузке |
| Время запуска | 3000 мс, 20 мс при 115 В AC, полной нагрузке |
| Время нарастания | 16 мс при 230 В AC, полной нагрузке |
| Время нарастания | 16 мс при 115 В AC, полной нагрузке |
| Время удержания | 16 мс при 230 В AC, полной нагрузке |
| Время удержания | 16 мс при 115 В AC, полной нагрузке |
| Ток утечки на землю | Менее 180 мкА при 264 В AC |
| Ток утечки для пациента | Менее 100 мкА при 264 В AC |
| Дистанционное управление | RC+/RC-: 0–0,8 В — включение; 4–10 В — выключение; ток стока менее 4–10 мА |
| Номинальное выходное напряжение | 3,3 В |
| Диапазон регулировки выходного напряжения | -5% … +10% от номинального значения |
| Тип защиты от перегрузки | Hiccup |
| Порог срабатывания защиты от перегрузки | 120–160% от номинальной нагрузки |
| Порог защиты от перенапряжения | 115–135% от номинального выходного напряжения |
| Реакция защиты от перенапряжения | Выход отключается |
| Защита от перегрева | Срабатывает при достижении 95 °C на термодатчике TSW1 на радиаторе силового транзистора |
| Реакция защиты от перегрева | Выход отключается с автоматическим восстановлением после снижения температуры |
| Сигнал Power Good / Fail | Только для выходного канала 1 |
| Уровень сигнала Power Good | TTL высокий уровень при исправной работе |
| Уровень сигнала Power Fail | TTL низкий уровень при аварии |
| Условие формирования сигнала | При достижении выходом 90% номинального значения формируется +5 В TTL-сигнал с задержкой 10–500 мс |
| Условие отключения сигнала | Не менее чем за 1 мс до падения выходного напряжения ниже 90% от номинала TTL-сигнал отключается |
| Защита от короткого замыкания | Полная защита |
| Защита от перегрузки | Полная защита, восстановление после устранения неисправности |
| Защита от перенапряжения | На выходном канале 1, не относится к MPS-200-3.3 как к одноканальной модели |
| Защита от перегрева | Да |
| Изоляционное сопротивление | Более 100 МОм между I/P-O/P, I/P-FG, O/P-FG при испытательном напряжении 500 В DC |
| Испытательное напряжение | 4000 В AC между входом и выходом |
| Испытательное напряжение | 1500 В AC между входом и F.G. |
| Испытательное напряжение | 1500 В AC между выходом и F.G. |
| Эмиссия | Проводимые и излучаемые помехи |
| Эмиссия | Гармонические искажения |
| Эмиссия | Фликер напряжения |
| ESD по воздуху | EN61000-4-2, уровень 3, 8 кВ |
| ESD контактный | EN61000-4-2, уровень 2, 4 кВ |
| Устойчивость к радиочастотному полю | EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрому переходному процессу / пакету импульсов | EN61000-4-4, уровень 3, 10 В |
| Импульсная помеха / surge | EN61000-4-5, уровень 2, 1 кВ/5 кГц; 4 кВ по линии-линиии; 4 кВ по линии-земле |
| Устойчивость к кондуктивной радиочастоте | EN61000-4-6, уровень 3, 10 Вrms/м |
| Устойчивость к магнитному полю | EN61000-4-8, уровень 2, 3 А/м; уровень 3, 10 А/м |
| Провалы и прерывания напряжения | EN61000-4-11, уровень 2, 3 В/м |
| Помехоустойчивость цифрового телефонного канала | ENV50204, уровень 3, 10 А/м, 900 МГц |
| Соответствие по излучению | EN55011, класс B; EN55022, класс B |
| Соответствие по гармоникам и фликеру | EN61000-3-2; EN61000-3-3 |
| Входной разъем | CN1: JST B3P-VH или эквивалент |
| Назначение контактов CN1 | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Разъем выхода постоянного тока | CN2: MOLEX 5566-20 или эквивалент |
| Назначение контактов CN2 | 1–5, 11–15 — DC OUTPUT -V; 6–10, 16–20 — DC OUTPUT +V |
| Дистанционное управление / сигнализация | CN4: JS-2008-03*2 или эквивалент |
| Назначение контактов CN4 | 1 — PG; 2 — RS-; 3 — GND; 4 — RC+; 5 — RS+; 6 — RC- |
Компонент предназначен для использования в медицинской аппаратуре и в составе конечных электронных устройств, где требуется компактный источник постоянного напряжения 3,3 В с высокой надежностью, низким током утечки и расширенными функциями защиты.
