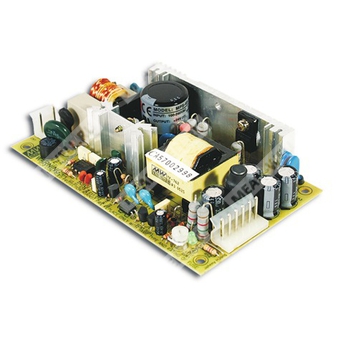

MPS-45-7.5 - медицинский AC/DC источник питания 45 Вт с одним стабилизированным выходом 7,5 В.
Расшифровка партномера
| MPS | Серия медицинских источников питания Mean Well |
| 45 | Номинальная мощность 45 Вт |
| 7.5 | Выходное напряжение 7,5 В |
Назначение и особенности
Компонент MPS-45-7.5 представляет собой импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для применения в медицинской аппаратуре и прочих электронных системах, требующих гальванически развязанного стабилизированного питания.
- Универсальный вход переменного тока / полный диапазон.
- Низкий ток утечки: менее 250 мкА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Медицинская безопасность: 2 x MOPP между первичной и вторичной цепями.
- Испытание на 100% нагрузку при прогреве.
- Фиксированная частота переключения 45 кГц.
- 3 года гарантии.
Выход
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 5,4 А |
| Диапазон регулировки выходного напряжения | 6,75 ... 8,25 В |
| Номинальная мощность | 40,5 Вт |
| Максимальная выходная мощность | 52 Вт, при принудительном обдуве 18 CFM; для линии 7,5 В указано 45 W with 18 CFM min. Forced air convection |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, время нарастания | 800 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ... 264 В AC; 127 ... 370 В DC |
| Диапазон частоты | 47 ... 63 Гц |
| КПД типовой | 75% |
| Входной ток типовой | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток типовой | Холодный старт: 17 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Земляной ток менее 250 мкА при 264 В AC; ток прикосновения менее 60 мкА при 264 В AC |
Защиты
| Перегрузка | 53 ... 75 Вт; тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 8,63 ... 10,1 В; тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Рабочая температура | -10 ... +60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ... 90% RH без конденсации |
| Температура и влажность хранения | -20 ... +85 °C; 10 ... 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55011 (CISPR11) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN60601-1-2, медицинский уровень, критерий A |
Надежность, размеры и упаковка
| MTBF | 366,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 72 шт.; 15,1 кг; 1,28 CUFT |
Подключение
| Входной разъем | Molex 5277-02 или аналог |
| Назначение контактов входного разъема | 1: AC/L; 2: AC/N |
| Выходной разъем | Molex 5273-06 или аналог |
| Назначение контактов выходного разъема | 1,2,3: +V; 4,5,6: -V |
| Рекомендуемые ответные части | Molex 5195 или аналог; терминал Molex 5194 или аналог |
Механические сведения
| Охлаждение | Свободная конвекция воздуха |
| Монтаж | На шасси; требуется заземление |
| Примечание по тепловым элементам | Радиаторы HS1 и HS2 не должны быть закорочены |
| Заземление | Монтажные отверстия M1 и M2 должны быть заземлены для обеспечения ЭМС |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже блока на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Ток прикосновения измеряется от первичного входа до выхода постоянного тока.
