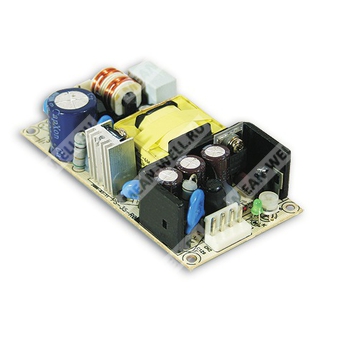

PS-35-13.5 - компактный импульсный источник питания 35 Вт с выходом 13,5 В постоянного тока для промышленной электроники.
PS-35-13.5 — одноканальный импульсный источник питания серии PS-35 с номинальным выходным напряжением 13,5 В и мощностью 35,1 Вт, предназначенный для питания электронных и промышленно-электронных устройств от сети переменного тока широкого диапазона.
Расшифровка партномера
| Партномер | PS-35-13.5 |
| Серия | PS-35 |
| Номинальная выходная мощность серии | 35 Вт |
| Номинальное выходное напряжение | 13,5 В |
| Тип изделия | Импульсный источник питания с одним выходом |
Краткое назначение
Преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 13,5 В для питания нагрузки постоянного тока.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку на этапе burn-in.
- Фиксированная частота преобразования 60 кГц.
Выход
| Параметр | Значение для PS-35-13.5 |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 2,6 А |
| Диапазон выходного тока | 0 ~ 2,6 А |
| Номинальная выходная мощность | 35,1 Вт |
| Пульсации и шум | 120 мВп-п |
| Диапазон подстройки выходного напряжения | 12,15 ~ 14,85 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| Типичное КПД | 81% |
| Типичный входной ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | Холодный пуск: 23 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Алгоритм защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,5 ~ 18,2 В |
| Алгоритм защиты от перенапряжения | Отключение выходного напряжения, восстановление при повторном включении |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; ENV50204, EN55024, уровень Light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,124 кг |
| Упаковка | 96 шт. / 12,9 кг / 0,8 куб. фута |
| Средняя наработка на отказ | 588,8 тыс. ч |
| Частота преобразования | 60 кГц |
| Предохранитель по входу | T2A / 250 В |
Подключение
| Выходной разъем постоянного тока | JST B4P-VH-B или эквивалент |
| Назначение контактов выхода | 1,2 — +V; 3,4 — -V |
| Входной разъем переменного тока | JST B3P-VH-B или эквивалент |
| Назначение контактов входа | 1 — AC/L; 3 — AC/N; 2 — NC |
Механические данные
| Параметр | Значение |
| Исполнение | Открытая монтажная плата |
| Крепление | Отверстия под M2 |
| Примечание по заземлению | M1 — защитное заземление; для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и шасси |
| Примечание по теплоотводу | HS1 и HS2 не должны быть закорочены |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает настройку, стабилизацию по линии и по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
Назначение применения
Источник питания серии PS-35 применяется в промышленной электронике, системах автоматизации, измерительной аппаратуре, управляющих устройствах и другой аппаратуре, требующей стабильного напряжения 13,5 В постоянного тока при мощности до 35,1 Вт.
