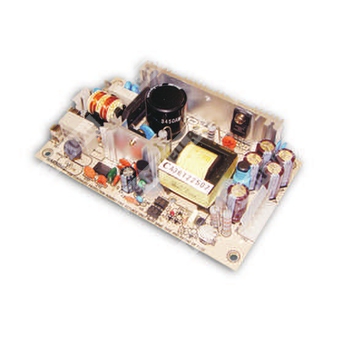

PS-45-13.5 — импульсный источник питания 45 Вт с одним выходом 13,5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| PS | Источник питания |
| 45 | Номинальная мощность 45 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Назначение и краткое описание
PS-45-13.5 представляет собой одно-выходной импульсный источник питания серии PS-45 мощностью 45 Вт с регулируемым выходом 13,5 В, предназначенный для питания промышленной электроники, систем автоматизации, средств управления и другого оборудования с требованиями к универсальному сетевому входу и высокой помехоустойчивости.
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Работа от сети постоянного тока в широком диапазоне.
- Охлаждение за счет свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Фиксированная частота переключения 65 кГц.
- Низкий ток утечки.
- Предусмотрен ввод в эксплуатацию с испытанием на полную нагрузку.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| Типичный КПД | 77% |
| Типичный входной ток | 0,8 А при 115 В переменного тока; 0,56 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 13,5 В постоянного тока |
| Номинальный выходной ток | 3,3 А |
| Диапазон выходного тока | 0 ~ 3,9 А |
| Номинальная мощность | 44,55 Вт |
| Максимальная мощность | До 45 Вт |
| Диапазон подстройки выходного напряжения | 12,8 ~ 14,85 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки и нарастания | 800 мс, 30 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допустимое отклонение напряжения | ±2,0% |
| Уровень перегрузки по выходу | 53 ~ 75 Вт; для 3,3 В: 36 ~ 55 Вт, от номинальной выходной мощности |
| Защита от перегрузки | Тип: Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8 ~ 16,2 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. график снижения мощности) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 300,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 15,6 кг / 1,28 куб. фута |
Механические данные и подключения
| Параметр | Значение |
| Выходной разъём | Molex 5273-06 или эквивалент |
| Выводы выхода | 1, 2, 3: +V; 4, 5, 6: -V |
| Сопряжённый корпус | Molex 5195 или эквивалент |
| Клеммные контакты | Molex 5194 или эквивалент |
| Входной разъём | Molex 5277-02 или эквивалент |
| Выводы входа | 1: AC/N; 2: AC/L |
| Предохранитель | FS1: AC fuse F4A/250V |
| Монтажные отверстия | M1, M2 — заземление обязательно |
| Требование по радиаторам | HS1, HS2 не должны быть закорочены |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Электромагнитные помехи | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска и регулировку линии.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Все испытания ЭМС выполнены при монтаже блока на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное изделие должно быть повторно подтверждено на соответствие ЭМС.
- Для проведения испытаний ЭМС компонентов рекомендуется обращаться к методике испытаний источников питания компонентов.
- Отверстия M1 и M2 должны быть заземлены в целях ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
