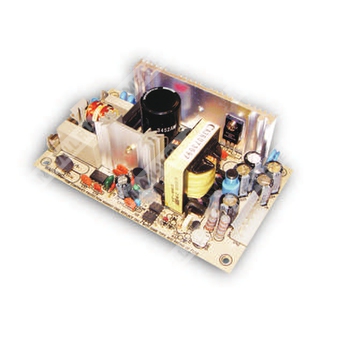

PS-65-13.5 - импульсный источник питания с одним выходом 13,5 В для промышленного применения.
Наименование изделия: PS-65-13.5
Назначение: источник питания AC/DC с одним стабилизированным выходом, предназначенный для питания электронной аппаратуры, автоматики и промышленного оборудования.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|---|
| PS | Серия источников питания |
| 65 | Номинальная мощность 65 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Основные особенности
- Универсальный вход AC с широким диапазоном напряжения.
- Один выход постоянного напряжения 13,5 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Проверка под полной нагрузкой.
- Фиксированная рабочая частота преобразования 65 кГц.
- Исполнение для монтажа в составе конечного оборудования.
Таблица параметров выхода
| Параметр | Значение для PS-65-13.5 |
|---|---|
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 4,7 А |
| Диапазон выходного тока | 0 ~ 5,4 А |
| Номинальная мощность | 63,45 Вт |
| Максимальная мощность при принудительном обдуве | 72 Вт |
| Максимальная мощность при конвекционном охлаждении | Номинальная выходная мощность |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 12,8 ~ 14,9 В |
| Регулирование по линии | ±2,0% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Перенапряжение защиты | 15,5 ~ 18,2 В |
Таблица параметров входа
| Параметр | Значение для PS-65-13.5 |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД типовой | 79% |
| Ток потребления от сети, типовой | 1,2 А при 115 В AC; 0,72 А при 230 В AC |
| Пусковой ток, типовой | Холодный старт 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Таблица защит
| Вид защиты | Описание |
|---|---|
| Перегрузка | 73 ~ 105 Вт; для 13,5 В — номинальная выходная мощность. Тип защиты: прерывистый режим; восстановление после устранения неисправности происходит автоматически. |
| Перенапряжение | 15,5 ~ 18,2 В. Тип защиты: прерывистый режим; восстановление после устранения неисправности происходит автоматически. |
Таблица условий эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Таблица электрической прочности и изоляции
| Параметр | Значение |
|---|---|
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Таблица безопасности и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; EN55024; уровень light industry, критерий A |
Таблица прочих характеристик
| Параметр | Значение |
|---|---|
| MTBF | 300,7 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 54 шт./14,2 кг/1,28 куб. фута |
| Рабочая частота преобразования | 65 кГц |
Подключение
Входной разъем AC (CN1): Molex 5277-02 или эквивалент
| Номер вывода | Назначение | Сочленяемый корпус | Контакт |
|---|---|---|---|
| 1 | AC/L | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 2 | AC/N | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Выходной разъем DC (CN2): Molex 5273-06 или эквивалент
| Номер вывода | Назначение | Сочленяемый корпус | Контакт |
|---|---|---|---|
| 1, 2, 3 | +V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 4, 5, 6 | -V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Механическое исполнение
Конструкция корпуса предназначена для монтажа в составе оборудования. Размеры изделия: 127 × 76 × 42 мм. На плате предусмотрены точки крепления M1 и M2, при этом M1 является защитным заземлением. Радиаторы HS1 и HS2 не допускается замыкать между собой.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки источника питания.
- Монтажные отверстия M1 и M2 должны быть заземлены в целях обеспечения ЭМС.
- Радиаторы HS1 и HS2 не допускается замыкать между собой.
