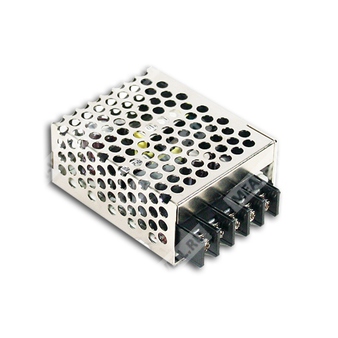

RS-15-5 - импульсный источник питания переменного/постоянного тока с одним выходом на 5 В для промышленной аппаратуры.
Назначение и краткое описание
RS-15-5 — это компактный одноканальный импульсный источник питания мощностью 15 Вт серии RS-15, предназначенный для питания электронной и промышленной аппаратуры от универсальной сети переменного или постоянного тока. Модель обеспечивает стабилизированное выходное напряжение 5 В и рассчитана на работу в широком диапазоне входных напряжений, с естественным воздушным охлаждением.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| RS | Серия источников питания Mean Well RS |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор включения на светодиоде.
- Испытание на 100% полную нагрузку.
- Потребление без нагрузки менее 0,5 Вт.
- Все электролитические конденсаторы рассчитаны на ресурс 105 °C.
- Выдерживает импульсный бросок 300 В AC в течение 5 секунд.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надежность.
Области применения
Источник питания для промышленной электроники, средств автоматизации, измерительной и управляющей аппаратуры, а также для другой электронной нагрузки, требующей стабилизированного напряжения 5 В.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0…3 А |
| Номинальная мощность | 15 Вт |
| Диапазон подстройки выходного напряжения | 4,75…5,5 В |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД типовое | 77% |
| Входной ток типовой | 0,35 А / 115 В AC, 0,25 А / 230 В AC |
| Пусковой ток типовой | 65 А / 230 В AC, холодный пуск |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности; режим hiccup, восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C (с учетом зависимости от дерейтирования) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004, CCC GB4943.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-1; уровень light industry |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/CNS15936 Class B, EN61000-3-2, EN61000-3-3, GB9254 Class B, GB17625.1, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 4914,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1608,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и монтаж
| Параметр | Значение |
| Габариты | 62,5 × 51 × 28 мм (Д × Ш × В) |
| Крепление | 2 отверстия M3, длина L=3 и L=4 |
| Исполнение | Корпус Case No. 971A |
| Клеммная колодка | Винтовые клеммы, шаг и расположение согласно чертежу |
Упаковка
| Параметр | Значение |
| Масса | 0,13 кг |
| Упаковочная единица | 108 шт. |
| Масса брутто партии | 15 кг |
| Объем партии | 0,8 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Вход AC/L |
| 2 | Вход AC/N |
| 3 | Земля FG |
| 4 | Выход DC -V |
| 5 | Выход DC +V |
Сведения о схеме и режимах
Структурная схема включает EMI-фильтр, выпрямитель и фильтр, узел преобразования с PWM-управлением, вторичный выпрямитель и фильтр, а также цепь контроля. Частота генератора: 132 кГц.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием параллельной пары проводников длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку выходного напряжения, регулирование по линии и по нагрузке.
4. Регулирование по линии измеряется от низкого к высокому напряжению сети при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 230 мм × 230 мм × 1 мм. Конечное оборудование должно повторно подтвердить соответствие директивам ЭМС после установки.
7. Дерейтинг по температуре: при 3,5 °C/1000 м без вентиляторов и при 5 °C/1000 м с вентилятором для высоты более 2000 м до 5000 м.
