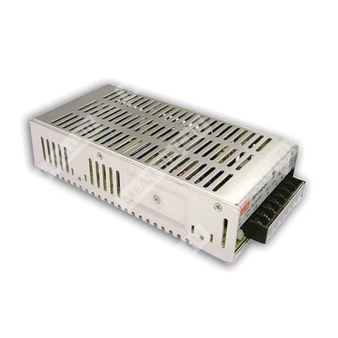

SP-150-7.5 - импульсный источник питания 150 Вт с одним выходом, активным PFC и функцией дистанционного управления.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 7,5 В для промышленной аппаратуры, систем автоматики и электронных устройств.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SP | Серия источников питания |
| 150 | Номинальная мощность 150 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Краткое описание
SP-150-7.5 — импульсный источник питания с одним выходом, входом широкого диапазона, активной коррекцией коэффициента мощности, встроенными защитами и возможностью удалённого включения/выключения.
Особенности
- Универсальный вход переменного тока и расширенный диапазон входа постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Построение на фиксированной частоте переключения.
- Возможность дистанционного управления включением/выключением.
- Светодиодная индикация включения питания.
- Проверка на 100% полной нагрузки.
Выходные параметры
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 20 А |
| Диапазон регулировки выходного тока | 0 ~ 20 А |
| Номинальная мощность | 150 Вт |
| Диапазон подстройки выходного напряжения | 7,13 ~ 8,25 В |
| Нестабильность по линии | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 100 мВ пик-пик |
| Время установки, время нарастания | 700 мс, 40 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,97 при 115 В AC, при полной нагрузке |
| КПД | 81% |
| Входной ток | 2,5 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный пуск |
| Ток утечки | <2 мА при 240 В AC |
Защиты
| Перегрузка | 105 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 8,25 ~ 10,13 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, автоматическое восстановление |
| Перегрев | Отключение выходного напряжения при перегреве, восстановление после снижения температуры |
| Тип защиты от перегрева | Отключение выхода с повторным включением после восстановления |
Управление
| Удалённое включение/выключение | CN1: 4 ~ 10 В DC — включение питания; <0 ~ 0,8 В DC — выключение питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход–выход | 3 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +55 °C, с учетом кривой снижения нагрузки |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL60950-1 approved |
| ЭМС излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень light industry, критерий A |
Прочие параметры
| MTBF | 191,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 99 × 50 мм (Д × Ш × В) |
| Упаковка | 0,76 кг; 20 шт./16,4 кг/1,21 CUFT |
Механические данные
| Исполнение корпуса | Корпус для промышленного монтажа |
| Схема размещения | С выводами AC/L, AC/N, FG, DC OUTPUT +V, DC OUTPUT -V |
| Удалённое управление | Разъём CN1 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц, с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источником питания считается компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно подтверждать соответствие директивам ЭМС. Для рекомендаций по испытаниям следует использовать испытания ЭМС для компонентов источников питания.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Следует сверяться с кривой снижения нагрузки.
