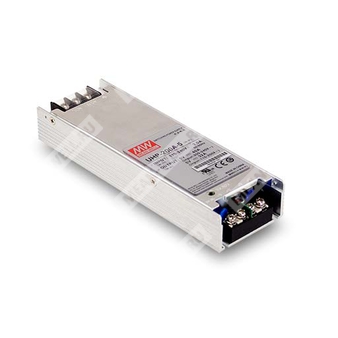

UHP-200A-4.2
Особенности
Универсальный диапазон входного напряжения переменного тока
Выдерживает импульс входного напряжения 300В переменного тока в течение 5 секунд
Малый профиль: 26 мм
Встроенная активная функция коррекции коэффициента мощности (PFC)
Безвентиляторная конструкция, охлаждение за счет свободной конвекции воздуха
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Низкий ток утечки <1.0мА
Светодиодный индикатор наличия питания
Применение
Светодиодные информационные табло
Бегущие строки
Световые буквы
Светодиодные видеостены
Описание
Серия UHP-200A — это решение для питания светодиодных дисплеев мощностью 200 Вт. Ультранизкий профиль позволяет уменьшить высоту и вес светового модуля. Это значительно упрощает процессы доставки и установки. Благодаря высокой эффективности и энергосбережению серия способствует снижению энергопотребления. Подходит для светодиодных информационных табло, бегущих строк, световых букв и видеостен.
Cпецификация
Модель: UHP-200A-4.2
Выходные параметры
Напряжение постоянного тока: 4,2В
Номинальный ток: 40А
Диапазон рабочего тока: 0~40А
Номинальная мощность: 168Вт
Пульсации: 200мВpp
Диапазон подстройки напряжения: 4,0~4,4В
Допуск выходного напряжения: ±4,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±2,5%
Время готовности / время нарастания выходного напряжения: 2000мс, 200мс/230В AC при полной нагрузке; 3000мс, 200мс/115В AC при 80% нагрузке
Время удержания напряжения: 10мс/230В AC, 10мс/115В AC
Сигнал ОК по постоянному току: При включении БП: DC ok; при выключении БП: DC fail
Входные параметры
Диапазон входного напряжения: 90~264В AC; 127~370В DC
Диапазон частоты: 47~63Гц
Коэффициент мощности (типовое значение): ≥0,97/115В AC; ≥0,95/230В AC при полной нагрузке
КПД (типовое значение): 88%
Потребляемый ток AC (типовое значение): 2,4А/115В AC; 1,2А/230В AC
Стартовый ток (типовое значение): Холодный запуск 85А/230В AC
Ток утечки: <1,0мА / 240В AC
Защита
Перегрузка: 110~140% номинальной выходной мощности, тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Короткое замыкание: тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Перенапряжение: 4,6~6В, тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения причины
Перегрев: тип защиты: отключение выходного напряжения, автоматическое восстановление после устранения причины
Рабочая среда
Рабочая температура: -30~+70℃ (см. "Нагрузка на выходе в зависимости от температуры")
Рабочая влажность: 20~95% относительной влажности, без конденсации
Температура и влажность хранения: -40~+85℃, 10~95% относительной влажности
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Вибрация: 10~500Гц, 5G, 10 минут/цикл, 60 минут вдоль осей X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL 62368-1, TUV BS EN/EN62368-1, GB 4943.1, EAC TP TC 004 сертифицировано
Испытательное напряжение: Вход-выход: 3,0кВ AC; вход–корпус: 2кВ AC; выход–корпус: 0,5кВ AC
Сопротивление изоляции: Вход–выход, вход–корпус, выход–корпус: 100МОм/500В DC/25℃/70%RH
ЭМС-излучение: Соответствие BS EN/EN55032 (CISPR32), GB17625.1, GB/T 9254.1, BS EN/EN61000-3-2, -3, EAC TP TC 020
ЭМС-устойчивость: Соответствие требованиям BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035, класс лёгкой промышленности (импульс 4кВ), EAC TP TC 020
Прочее
MTBF: 1949,0 тыс. часов минимум (Telcordia SR-332 (Bellcore))
Габариты: 167×55×26 мм (Д×Ш×В)
Вес: 0,42 кг; 20 шт./11,4 кг/0,76 куб.футов
Примечания
1. Все параметры, если не указано иное, измеряются при 230В AC входе, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации измеряются при полосе пропускания 20 МГц с использованием 12" витой пары, завершенной параллельным конденсатором 0,1мкФ и 47мкФ.
3. Допуск включает нестабильность по входному напряжению и нестабильность по нагрузке.
4. Возможно требуется дерейт по мощности при низком входном напряжении. См. статические характеристики для уточнения.
5. Длина времени готовности измеряется при холодном первом включении. При повторных включениях время готовности может увеличиться.
6. Время отклика измеряется при нагрузке не менее 10%.
7. Блок питания предназначен для монтажа в конечное изделие. Все испытания ЭМС проводились на блоке, установленном на металлической пластине 360×360 мм, толщина 1 мм. Необходимо дополнительно подтвердить соответствие ЭМС для финального изделия. Руководство по испытаниям — в документе “EMI testing of component power supplies”.
8. Внимание: данное оборудование соответствует классу A по стандарту CISPR 32. В бытовых условиях может создавать радиопомехи.
