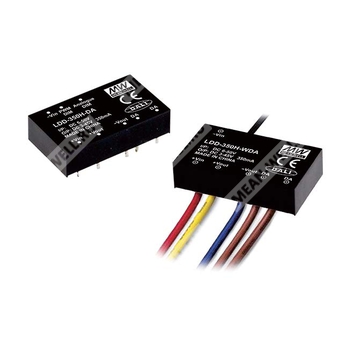

LDD-700H-WDA — DC/DC понижающий стабилизированный LED-драйвер на 700 мА с DALI и ШИМ-диммированием.
LDD-700H-WDA — это понижающий DC/DC источник тока для питания светодиодных нагрузок с постоянным выходным током 700 мА, поддержкой интерфейса DALI и функцией PWM-диммирования. Модуль предназначен для построения светотехнических систем с широким диапазоном входного напряжения и высоким КПД.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDD | Серия понижающих DC/DC LED-драйверов с постоянным током |
| 700H | Номинальный выходной ток 700 мА; исполнение серии H |
| W | Проводное исполнение |
| DA | Поддержка интерфейса DALI |
Ключевые особенности
- Понижающий DC/DC преобразователь для светодиодных нагрузок.
- Стабилизированный выход по току: 700 мА.
- Широкий диапазон входного напряжения: 6…50 В DC.
- Диапазон выходного напряжения: 3…45 В DC.
- Высокий КПД: до 95% при полной нагрузке и входе 48 В DC.
- Встроенный EMI-фильтр, соответствует требованиям BS EN/EN55015 без дополнительного входного фильтра и конденсаторов.
- Поддержка DALI и удалённого управления.
- Поддержка PWM-диммирования.
- Полная герметизация, степень защиты IP65.
- Компактное исполнение.
- Охлаждение за счёт свободной конвекции.
Области применения
- Светодиодные светильники и LED-модули.
- Промышленные и архитектурные осветительные системы.
- Системы с управлением яркостью по DALI и PWM.
Основные параметры
| Параметр | Значение |
| Тип изделия | DC/DC понижающий драйвер светодиодов с постоянным током |
| Серия | LDD-H-DA |
| Номинальный выходной ток | 700 мА |
| Диапазон входного напряжения | 6…50 В DC |
| Диапазон выходного напряжения | 3…45 В DC |
| Максимальная эффективность | 95% при полной нагрузке и входе 48 В DC |
| Изоляция | Не изолированный |
Выход
| Параметр | Значение |
| Диапазон выходного тока | 700 мА |
| Точность выходного тока | ±5% при входе 28 В DC |
| Точность выходного тока | ±5% при входе 48 В DC |
| Пульсации и шум | 500 мВ p-p |
| Частота преобразования | 500 кГц |
| Максимальная внешняя ёмкостная нагрузка | 1400 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 6…50 В DC |
| Пусковое напряжение | 4,2 В DC |
| Напряжение отключения | 3,8 В DC |
| Ток холостого хода | 5 мА |
| Ток потребления в режиме отключения | 1 мА при PWM dimming OFF и входе 24 В DC |
PWM-диммирование и управление включением/выключением
| Параметр | Значение |
| Способ управления | PWM-диммирование и On/Off управление |
| Частота PWM | 200 Гц |
| Уровень логической «1» | DIM относительно -Vin: >1,2…5 В DC или разомкнутая цепь |
| Максимальное рабочее напряжение на входе DIM | 5,5 В DC |
| Уровень логического «0» | DIM относительно -Vin: <0,1 В DC или короткое замыкание |
| Поведение при PWM-диммировании | Выходной ток изменяется по PWM-закону |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим непрерывной работы, автоматическое восстановление после устранения неисправности |
| Блокировка по входному напряжению | Пуск 4,2 В DC |
| Блокировка по входному напряжению | Отключение 3,8 В DC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Рабочая температура корпуса | 100 °C максимум |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность хранения | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Безопасность | EAC TP TC 020/2011 approved |
| ЭМС излучение | Соответствие BS EN/EN55015, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61547, EN61000-4-2, 3, 4, 6, 8; light industry level, criteria A; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1000 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 40,6 × 23,5 × 10,1 мм |
| Размеры корпуса | 1,6 × 0,93 × 0,40 дюйма |
Подключение
| Контакт | Назначение | Примечание |
| 2 | +Vin | Источник питания постоянного тока |
| 4 | +Vout | Подключение LED+ |
| 6 | -Vout | Подключение LED- |
| 7 | DA | Подключение к контроллеру DALI |
| 8 | DA | Подключение к контроллеру DALI |
| 15 | -Vin | Источник питания постоянного тока; не соединять с -Vout |
| 14 | PWM DIM | Управление диммированием; для проводного исполнения опционально |
Исполнение корпуса и материалы
| Параметр | Значение |
| Тип заливки | Эпоксидная смола UL94-V0 |
| Степень защиты | IP65 |
| Охлаждение | Свободная конвекция |
Упаковка
| Параметр | Значение |
| Исполнение упаковки | Проводное исполнение LDD-H-WDA |
| Количество в коробке | 8 шт. |
| Масса одного изделия | 23 г |
| Масса одной коробки | 205 г |
| Максимальное количество в транспортной коробке | 240 шт. |
| Масса транспортной коробки | 8,15 кг |
| Размер транспортной коробки | 421,2 × 357,5 × 284,8 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, заканчивающейся конденсатором 0,1 мкФ.
- Проверка выполняется при входе 48 В DC для моделей 350–1050 мА и при 24 В DC для модели 1400 мА.
- Выходное напряжение всегда должно быть ниже входного напряжения постоянного тока не менее чем на 3 В.
- Выход LDD-H не должен соединяться с входом того же устройства или с выходом других источников.
