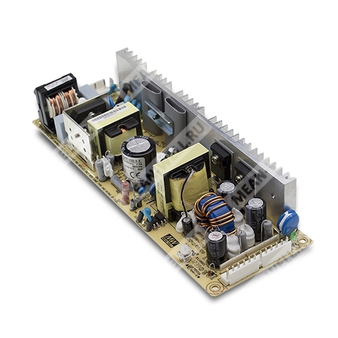

LPP-150-13.5 - импульсный источник питания AC/DC с одним выходом 13,5 В и функцией PFC.
Модуль LPP-150-13.5 представляет собой источник питания переменного/постоянного тока с одним стабилизированным выходом, активной коррекцией коэффициента мощности, защитами от перегрузки, перенапряжения и короткого замыкания, а также с охлаждением от свободной конвекции или принудительным обдувом.
Расшифровка партномера
| Позиция | Значение |
| LPP | Серия источников питания Mean Well LPP |
| 150 | Номинальная мощность 150 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Основные особенности
- Универсальный вход переменного тока и работа от постоянного тока.
- Встроенная активная коррекция коэффициента мощности, PF > 0,96.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Защита от перегрева — опционально.
- Охлаждение свободной конвекцией.
- Испытание на 100% полной нагрузке при burn-in.
- Фиксированная частота преобразования: PFC 67 кГц, PWM 134 кГц.
- 3 года гарантии.
Выход
| Параметр | Значение |
| Выходное напряжение | 13,5 В |
| Номинальный ток | 11,2 А |
| Диапазон тока | 0 ~ 11,2 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 12,8 ~ 14,9 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF 0,96 при 230 В AC, PF 0,97 при 115 В AC, при полной нагрузке |
| КПД, тип. | 83% |
| Входной ток, тип. | 2,5 А при 115 В AC / 1,2 А при 230 В AC |
| Пусковой ток, тип. | 55 А при 230 В AC, холодный старт |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 14,85 ~ 18,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C с охлаждающим вентилятором (см. график дерейтингa) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2635,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 292,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 222 × 75 × 41 мм (Д × Ш × В) |
| Масса | 0,62 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 24 шт. |
| Масса упаковки | 16,6 кг |
| Объём упаковки | 1,63 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Подключение
| Разъём | Назначение |
| CN1 | Входной разъём переменного тока: JST B5P-VH или эквивалент |
| CN2 | Выходной разъём постоянного тока: JST B6P-VH*2 или эквивалент |
Назначение контактов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2, 4 | Не подключен |
| CN1 | 3 | AC/N |
| CN1 | 5 | FG, защитное заземление |
| CN2 | 1~6 | -V |
| CN2 | 7~12 | +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную и нагрузочную регулировку.
- Блок питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Для окончательной проверки соответствия ЭМС требуется повторное подтверждение в составе оборудования.
- При естественной конвекции следует обеспечивать соответствие кривой дерейтингa. Для установки на высоте более 2000 м применяются условия снижения температуры окружающей среды согласно документу.
