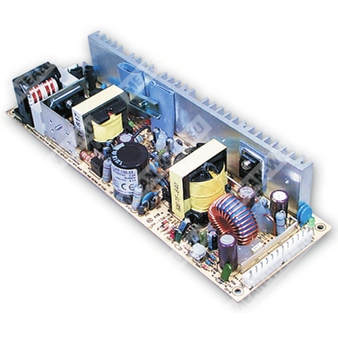

LPP-150-7.5
Особенности
Универсальный диапазон входного напряжения AC / Полный диапазон
Встроенная активная функция PFC, PF>0.96
Защиты: Короткое замыкание / Перегрузка / Перенапряжение
Защита от перегрева (опция)
Охлаждение свободной конвекцией воздуха
(Тестирование источников питания под полной нагрузкой)
Фиксированная частота переключения: PFC:67KHz PWM:134KHz
Cпецификация
Модель: LPP-150-7.5
Выход
Напряжение постоянного тока: 7.5V
Номинальный ток: 20A
Диапазон рабочего тока: 0 ~ 20A
Номинальная мощность: 150W
Пульсации и шум (макс.) (Примеч.2): 100mVp-p
Диапазон подстройки напряжения: 7.13 ~ 8.25V
Допуск по напряжению (Примеч.3): ±2.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.0%
Время готовности, время нарастания: 600ms, 30ms при полной нагрузке
Время удержания напряжения (тип.): 30ms при полной нагрузке
Вход
Диапазон напряжения: 85 ~ 264VAC 120 ~ 370VDC
Диапазон частоты: 47 ~ 63Hz
Коэффициент мощности: PF 0.96/230VAC PF 0.97/115VAC при полной нагрузке ≧ ≧
КПД (тип.): 80%
Потребляемый ток AC (тип.): 2.5A/115VAC 1.2A/230VAC
Пусковой ток (тип.): ХОЛОДНЫЙ СТАРТ 55A/230VAC
Ток утечки: <3.5mA / 240VAC
Защита
Перегрузка: 105 ~ 150% номинальной выходной мощности
Перегрузка — тип защиты: Ограничение постоянного тока, автоматически восстанавливается после устранения неисправности
Перенапряжение: 8.25 ~ 10.1V
Перенапряжение — тип защиты: Отключение выходного напряжения, восстановление после повторного включения питания
Окружающая среда
Рабочая температура: -10 ~ +60℃ с охлаждающим вентилятором (см. «Кривая снижения мощности»)
Рабочая влажность: 20 ~ 90% RH без конденсации
Температура хранения, влажность: -20 ~ +85℃, 10 ~ 95% RH
Температурный коэффициент: ±0.05%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Hz, 2G 10min./1cycle, период 60min. по каждой оси X, Y, Z
Безопасность и ЭМС (Примеч.4)
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1 approved , EAC TP TC 004
Испытательное напряжение: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
Сопротивление изоляции: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH
ЭМС излучение: Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
ЭМС устойчивость: Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, EN55035, light industry level, EAC TP TC 020 BS EN/
Прочее
MTBF: 2635.3K hrs min. Telcordia SR-332 (Bellcore) ; 292.7K hrs min. MIL-HDBK-217F (25℃)
Габариты: 222*75*41mm (L*W*H)
Упаковка: 0.62Kg; 24pcs/16.6Kg/1.63CUFT
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230VAC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются при полосе 20MHz с использованием 12" скрученной пары, оконцованной параллельным конденсатором 0.1μF и 47μF.
3. Допуск включает допуск времени готовности, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все тесты по ЭМС выполняются путем установки блока на металлическую пластину размером 360mm*360mm и толщиной 1mm. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам по ЭМС. Для руководства о том, как выполнять эти тесты ЭМС, пожалуйста, см. «EMI testing of component power supplies». (as available on https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf )
5. Снижение мощности по температуре окружающей среды 3.5℃/1000m с моделями без вентилятора и 5℃/1000m с моделями с вентилятором при рабочей высоте выше 2000m(6500ft).
