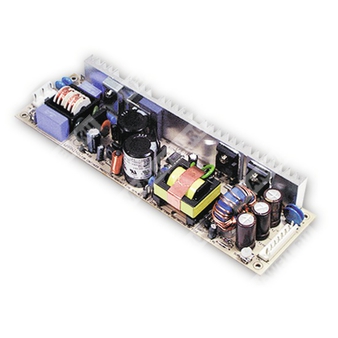

LPS-100-13.5 - импульсный источник питания AC/DC с одним выходом 13,5 В для промышленной аппаратуры.
Расшифровка партномера
| LPS | Серия источников питания Mean Well LPS, одно выходное исполнение без функции PFC. |
| 100 | Номинальная мощность серии: 100 Вт. |
| 13.5 | Номинальное выходное напряжение: 13,5 В постоянного тока. |
Назначение и особенности
Устройство предназначено для питания промышленной и электронной аппаратуры от сети переменного тока широкого диапазона либо от источника постоянного тока. Имеет универсальный вход, авто-переключение 115/230 В AC, защиту от короткого замыкания, перегрузки и перенапряжения, а также охлаждение за счет свободной конвекции.
Основные особенности
- Универсальный вход AC / полный диапазон.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота переключения 134 кГц.
- Полная мощность серии: 100 Вт.
Выход
| Модель | LPS-100-13.5 |
| Выходное напряжение | 13,5 В |
| Номинальный ток | 7,5 А |
| Диапазон тока | 0 ~ 7,5 А |
| Номинальная мощность | 101,25 Вт |
| Регулировка выходного напряжения | 12 ~ 15 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки, время нарастания | 1200 мс, 50 мс / 115 В AC при полной нагрузке; 800 мс, 50 мс / 230 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, автоматическое переключение; 248 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 79% |
| Потребляемый ток | 2,3 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток | Холодный старт 30 А / 115 В AC; 60 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
Защита
| Перегрузка | 105 ~ 140% от номинальной выходной мощности; для +24 В — свыше 6,5 А. |
| Тип защиты при перегрузке | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | 15,5 ~ 18,2 В |
| Тип защиты при перенапряжении | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности. |
Эксплуатационные условия
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Рабочая температура | -10 ~ +60 °C |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 (примечание 7), -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 11, EN55035, уровень light industry, EAC TP TC 020 |
МТBF, размеры, упаковка
| MTBF | 2983,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222 × 62 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 24 шт. / 12,5 кг / 1,63 куб. фута |
Конструктивные данные
| Частота преобразования | 135 кГц |
| Выходной разъём постоянного тока | CN2: JST B8P-VH или эквивалент |
| Разъём входа переменного тока | CN1: JST B5P-VH или эквивалент |
| Крепёжные и ответные части | Корпус JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| Предохранитель | F4A / 250V |
| Регулировка выходного напряжения | Подстроечный элемент +V ADJ |
| Принцип охлаждения | Свободная конвекция |
| Исполнение монтажа | Установка в конечное оборудование |
Расшифровка партномера
| LPS | Серия импульсных источников питания Mean Well. |
| 100 | Номинальная мощность серии 100 Вт. |
| 13.5 | Номинальное выходное напряжение 13,5 В. |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование.
- Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При работе во входном диапазоне 85 ~ 89 В AC выходная нагрузка должна быть снижена на 20% в течение 1 секунды.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Испытания по гармоническому току выполняются при нагрузке 90%.
- Снижение допустимой температуры окружающей среды: 3,5 °C / 1000 м для версий с вентилятором и 5 °C / 1000 м для версий с естественным охлаждением при высоте выше 2000 м.
