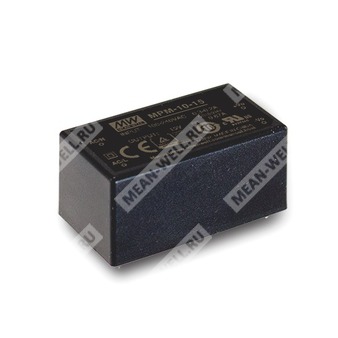

MPM-10-3.3 - компактный медицинский AC/DC модульный источник питания 10 Вт с выходом 3,3 В для низковольтной электронной аппаратуры.
MPM-10-3.3 — это герметизированный модульный источник питания переменного/постоянного тока малой мощности для медицинской и промышленной электронной аппаратуры. Модуль рассчитан на питание от сети переменного тока широкого диапазона, обеспечивает изолированный стабилизированный выход 3,3 В и ориентирован на применение в системах, где критичны низкие собственные потери, малая утечка, компактность, высокое значение изоляции и соответствие медицинским требованиям по безопасности и электромагнитной совместимости.
Расшифровка партномера
| Обозначение |
Расшифровка |
| MPM |
Серия медицинских герметизированных источников питания Mean Well |
| 10 |
Номинальная мощность 10 Вт |
| 3.3 |
Номинальное выходное напряжение 3,3 В |
Особенности
- Компактные габариты: 45,7 × 25,4 × 21,5 мм.
- Медицинское одобрение, уровень изоляции 2 × MOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при соответствующем системном проектировании.
- Потребление без нагрузки менее 0,075 Вт.
- Чрезвычайно низкий ток утечки.
- Широкий диапазон рабочих температур: от -30 до +85 °C.
- EMI класс B для конфигурации класса II.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Не требуется минимальная нагрузка.
- 3 года гарантии.
Области применения
- Портативные медицинские устройства.
- Мобильные клинические рабочие станции.
- Медицинские компьютерные мониторы.
- Медицинские измерительные приборы.
Описание
MPM-10-3.3 относится к серии MPM-10 — 10-ваттным высоконадежным «зелёным» медицинским источникам питания в герметизированном исполнении. Конструкция выполнена как AC/DC модуль с установкой на печатную плату и обеспечивает высокую удельную мощность при очень малых габаритах. В изделии применены внутреннее заливочное компаундирование, высокая виброустойчивость, низкие электромагнитные помехи и барьерная изоляция, что делает модуль пригодным для чувствительной медицинской электроники и других ответственных применений.
Серия рассчитана на работу от входной сети 80–264 В AC или 113–370 В DC. Для версии MPM-10-3.3 номинальное выходное напряжение составляет 3,3 В, а номинальный выходной ток — 2,5 А. В линейке предусмотрены кратковременные режимы перегрузки, а также пиковая нагрузка, что позволяет использовать модуль в системах с переходными режимами потребления. Для конфигурации 3,3 В указана максимальная пульсация и шум 120 мВ п-п.
Модуль соответствует требованиям по электромагнитной совместимости и медицинской безопасности, включая стандарты IEC 60601-1:2005+A1, TUV BS EN/EN60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, а также CAN/CSA C22.2 No. 60601-1:2014+A2 и EAC TP TC 004. В документации также указано соответствие проектному подходу на базе BS EN/EN60335-1 по запросу.
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80 ~ 264 В AC; 113 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 440 Гц |
| Потребляемый ток |
0,3 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток |
25 А при 115 В AC; 45 А при 230 В AC |
| Время удержания |
1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время подъёма |
40 мс при 230 В AC; 8 мс при 115 В AC, при полной нагрузке |
| Максимальный ток утечки |
< 80 мкА при 264 В AC |
Выход
| Параметр |
Значение для MPM-10-3.3 |
| Номинальное выходное напряжение |
3,3 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон регулирования выходного тока |
0 ~ 2,5 А |
| Номинальная выходная мощность |
8,3 Вт |
| Пиковая нагрузка 10 с |
9 Вт |
| Пульсация и шум |
120 мВ п-п |
| Допуск выходного напряжения |
±2,5% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
Защита
| Параметр |
Описание |
| Перегрузка |
110% ~ 180% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
3,8 ~ 5 В; тип защиты: отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Рабочая температура |
-30 ~ +85 °C |
| Температура перегрева |
Защита срабатывает при превышении допустимого теплового режима |
| Температура и влажность хранения |
-40 ~ +100 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 60 °C |
| Вибрация |
10 ~ 500 Гц, 5G, по 10 мин на цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота |
5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 |
| Уровень изоляции |
Первичная-Вторичная: 2 x MOPP |
| Испытательное напряжение изоляции |
I/P-O/P: 4 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты эмиссии |
BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Эмиссия по проводам |
Класс B |
| Излучаемая эмиссия |
Класс B |
| Гармонические токи |
Класс A |
| Мерцание напряжения |
--- |
| Устойчивость к ЭСР |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиополю |
Уровень 3, 10 В/м (80 МГц ~ 2,7 ГГц); таблица 9, 9 ~ 28 В/м (385 МГц ~ 5,78 ГГц) |
| Электрические быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам |
Уровень 3, 10 В |
| Устойчивость к магнитному полю |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
9314,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1756,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
45,7 × 25,4 × 21,5 мм |
| Размеры в дюймах |
1,8 × 1,0 × 0,85 дюйма |
| Масса |
0,035 кг |
| Упаковка |
270 шт.; 10,5 кг; 0,94 куб. фута |
Механическое исполнение
Корпус: Case No. 222A.
Подключение: вход AC/L, AC/N; выход -V, +V.
Установка: согласно инструкции по монтажу.
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Минимальная нагрузка не требуется.
- Допуск по выходному напряжению включает установку, линейную и нагрузочную стабилизацию.
- Пиковая мощность должна составлять не более 20% от номинальной выходной мощности.
- Пульсация и шум измеряются при полосе пропускания 12 МГц с использованием витой пары длиной 12 дюймов и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- Для корректной работы может потребоваться снижение выходной мощности при пониженном входном напряжении. Следует проверить кривую дерейтирования.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Дерейтирование по температуре: для моделей без вентилятора 3,5 %/1000 м и для моделей с вентилятором 5 %/1000 м при высоте выше 2000 м (6500 футов).
- Условия ЭМС определены для компонента как части конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
