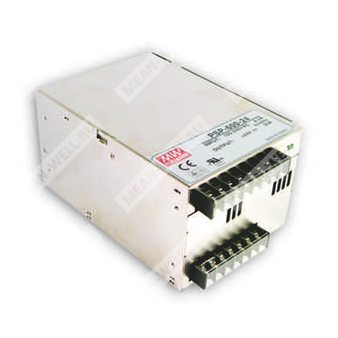

PSP-600-13.5
PSP-600-13.5 - импульсный источник питания переменного/постоянного тока для промышленной аппаратуры с выходом 13,5 В.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP с активным корректором коэффициента мощности и возможностью параллельной работы |
| 600 | Номинальная мощность 600 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Наличие сигнала DC OK.
- Возможность параллельной работы с суммарной мощностью до 2400 Вт при использовании до 4 блоков.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
- Фиксированная частота преобразования: PFC 88 кГц, PWM 100 кГц.
- Допустимая высота эксплуатации до 3000 м.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 44,5 А |
| Диапазон выходного тока | 0…44,5 А |
| Номинальная мощность | 600,75 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 12…15 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Защита от перегрузки | 105…135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15,5…18,2 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В переменного тока; 124…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,99 при 115 В AC при полной нагрузке |
| КПД, тип. | 85% |
| Входной ток, тип. | 6,8 А при 115 В AC; 3,4 А при 230 В AC |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1,3 мА при 240 В AC |
Защита
| Функция | Реализация |
| Перегрузка | Ограничение постоянного тока, автоматическое восстановление |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Короткое замыкание | Указано в составе защит серии |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: замыкание — включение; размыкание — выключение |
| Уровень для включения | 3,3…5,6 В |
| Уровень для выключения | 0…1 В |
| Сигнал POK | TTL-уровень |
| Состояние PSU включено | 3,3…5,6 В |
| Состояние PSU выключено | 0…1 В |
| Дистанционное измерение | Встроенная функция remote sense |
| Параллельная работа | До 4 блоков; суммарная мощность до 2400 Вт |
| Минимальная нагрузка при параллельной работе | Более 3% от общей выходной нагрузки |
| Допустимая разность выходных напряжений при параллельной работе | Менее 0,2 В |
| Требование к подключению remote sense при параллельной работе | Только к ведущему блоку |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | До 3000 м; для высоты более 2000 м требуется снижение температуры окружающей среды на 5 °C на 1000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,00 CUFT |
| Корпус | Case No. 910A |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 1132,9 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 142,2 тыс. ч минимум |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Для низких входных напряжений может потребоваться дерейтинг; следует учитывать характеристику снижения нагрузки от входного напряжения.
- Рабочая высота 2000 м для CCC, 3000 м для UL и TUV; при высоте более 2000 м требуется температурный дерейтинг 5 °C на 1000 м.
