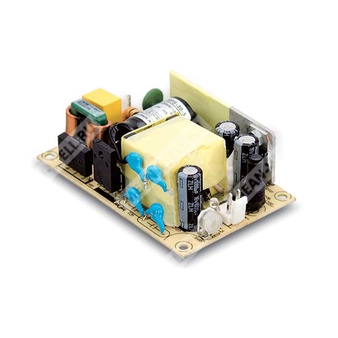

RPS-30-3.3 - 30-ваттный медицинский AC/DC источник питания 3,3 В для BF-систем с низким потреблением и высокой надежностью.
RPS-30-3.3 — это высоконадежный импульсный источник питания медицинского назначения в открытом исполнении на печатной плате, рассчитанный на установку в составе конечного оборудования. Модель обеспечивает выходное напряжение 3,3 В при мощности 30 Вт, предназначена для работы от сети переменного тока 80–264 В и ориентирована на применение в BF-классe оборудования с низким током утечки и соответствием требованиям 2 x MOPP.
Расшифровка партномера
| Обозначение |
Значение |
| RPS |
Серия медицинских источников питания |
| 30 |
Номинальная мощность 30 Вт |
| 3.3 |
Выходное напряжение 3,3 В |
Ключевые особенности
- Компактное исполнение 3" × 2".
- Медицинская сертификация: 2 x MOPP.
- Пригоден для BF-применений при корректной системной реализации.
- Охлаждение естественной конвекцией воздуха.
- ЭМС-класс B для конфигурации класса II.
- Потребление на холостом ходу менее 0,1 Вт.
- Экстремально низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок службы более 105 тыс. часов.
- Допустимая высота эксплуатации до 4000 м.
Назначение
Источник питания предназначен для медицинской аппаратуры, включая ирригаторы полости рта, аппараты гемодиализа, медицинские компьютерные мониторы и устройства для терапии апноэ сна.
Описание
RPS-30-3.3 представляет собой 30-ваттный высоконадежный «зелёный» источник питания медицинского класса на печатной плате с высокой удельной мощностью в форм-факторе 3" × 2". Устройство принимает входное напряжение 80–264 В переменного тока и формирует несколько вариантов выходных напряжений в диапазоне от 3,3 В до 48 В; версия RPS-30-3.3 соответствует выходу 3,3 В. КПД достигает 92%, а потребление без нагрузки снижено ниже 0,1 Вт. Модель может использоваться в системах класса II без защитного заземления. Ток утечки очень мал и составляет менее 80 мкА. Изделие соответствует международным медицинским требованиям (2 x MOPP) и нормам ЭМС EN55011, что делает его пригодным для BF-класса оборудования с непосредственным контактом с пациентом.
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
3,3 В |
| Номинальный выходной ток |
6 А |
| Диапазон выходного тока |
0–6,6 А |
| Номинальная мощность |
19,8 Вт |
| Пиковая нагрузка 10 с |
21,8 Вт |
| Пульсации и шум |
80 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
3,1–3,6 В |
| Точность выходного напряжения |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Диапазон входного напряжения |
80–264 В переменного тока |
| Диапазон входной частоты |
47–63 Гц |
| КПД тип. |
80% |
| Входной ток тип. |
1 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток тип. |
Холодный пуск: 30 А при 115 В переменного тока; 60 А при 230 В переменного тока |
| Ток утечки макс. |
Менее 80 мкА при 264 В переменного тока |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
115–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
3,8–5 В |
| Тип восстановления при перенапряжении |
Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота |
До 4000 м |
Надежность и ресурс
| Параметр |
Значение |
| MTBF |
3550,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 628,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004 approved |
| Вид изоляции |
Первичная- вторичная: 2 x MOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по проводам |
BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| ЭСР |
BS EN/EN61000-4-2, уровень 4: 15 кВ воздух; 8 кВ контакт |
| Устойчивость к ВЧ полю |
BS EN/EN61000-4-3, уровень 3: 10 В/м (80 МГц–2,7 ГГц); таблица 9: 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4: 2 кВ line-line |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6, уровень 3: 10 В |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11: 100% провал 1 период; 30% провал 25 периодов; 100% прерывание 250 периодов |
Габариты, масса и упаковка
| Параметр |
Значение |
| Размеры |
76,2 × 50,8 × 24 мм |
| Масса |
0,09 кг |
| Упаковка |
120 шт. в упаковке; 11,8 кг / 0,94 CUFT |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пиковая нагрузка 33% длительности цикла максимум в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Может потребоваться снижение мощности при низком входном напряжении. Следует обратиться к кривой дерейтингa.
- Ток прикосновения измерялся от первичного входа к выходу постоянного тока.
- Для моделей, работающих на высоте выше 2000 м, требуется снижение температуры на 3,5 °C на каждые 1000 м; для моделей с вентиляторным охлаждением при высоте выше 2000 м — 5 °C на каждые 1000 м.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
