RPS-60-3.3
нет на складе
RPS-60-3.3 — 60-ваттный медицинский источник питания AC/DC с выходом 3,3 В для ответственных систем.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RPS-60 | Серия медицинских источников питания мощностью 60 Вт |
| Номинальная мощность | 60 | 60 Вт |
| Выходное напряжение | 3.3 | 3,3 В постоянного тока |
Назначение и особенности

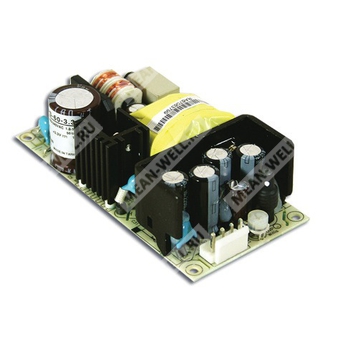

RPS-60-3.3 — высоконадежный «зелёный» источник питания в печатном исполнении с высокой удельной мощностью на габаритной базе 4 × 2 дюйма. Устройство предназначено для работы от сети переменного тока 90–264 В и формирует стабилизированное выходное напряжение 3,3 В постоянного тока. Модель ориентирована на медицинскую и промышленную электронику, включая системы с требованиями к низкому току утечки, повышенной электробезопасности и электромагнитной совместимости.
Источник допускает применение в системах класса I при наличии защитного заземления и соответствует требованиям для применения в BF-оборудовании при корректном системном проектировании. Конструкция предусматривает естественное охлаждение за счёт свободной конвекции, защиту от короткого замыкания, перегрузки и перенапряжения, а также пониженное потребление без нагрузки.
Характеристики
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 10 А |
| Диапазон выходного тока | 0–11 А |
| Номинальная мощность | 33 Вт |
| Пиковая мощность в течение 10 с | 36,3 Вт |
| Пульсации и шум | 60 мВ п-п |
| Диапазон подстройки выходного напряжения | 3,1–3,6 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В AC |
| Время установки, время нарастания | 500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 60 мс при 230 В AC |
| Время удержания | 12 мс при 115 В AC при полной нагрузке |
| Входное напряжение | 90–264 В AC, 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Типичный КПД | 74% |
| Типичный входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | Холодный старт 60 А при 230 В AC; 30 А при 115 В AC |
| Максимальный ток утечки | Ток утечки на землю < 130 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
| Стандарты безопасности | IEC 60601-1:2005+A1+A2, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2nd Ed, CSA C22.2 No. 62368-1-14, 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 approved |
| Испытательное напряжение изоляции | Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Уровень изоляции | Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
| Диапазон рабочей температуры | от -20 до +70 °C |
| Диапазон рабочей влажности | 20–90% RH, без конденсации |
| Диапазон температуры хранения | от -40 до +85 °C |
| Диапазон влажности хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Высота эксплуатации | до 3000 м |
| MTBF | 5153,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 353,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Габариты в дюймах | 4" × 2" × 1,141" |
| Масса | 0,15 кг |
| Упаковка | 96 шт. / 15,4 кг / 0,89 куб. фута |
Выходные параметры
| Параметр | Значение для RPS-60-3.3 |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–11 А |
| Номинальная мощность | 33 Вт |
| Пиковая нагрузка 10 с | 36,3 Вт |
| Пульсации и шум | 60 мВ п-п |
| Диапазон подстройки напряжения | 3,1–3,6 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного постоянного напряжения | 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Типичный КПД | 74% |
| Типичный входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
Защиты
| Вид защиты | Реализация |
| Перегрузка | 115–150% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 3,8–5 В; отключение выходного напряжения с последующим восстановлением после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Излучаемые помехи | BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи | BS EN/EN55011 (CISPR11), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ-полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Импульсные быстрые переходные процессы | Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Импульсная помеха | Уровень 3, 2 кВ |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Стандарты иммунитета | BS EN/EN55035, BS EN/EN60601-1-2 |
Механические данные
| Параметр | Значение |
| Исполнение | Печатный модуль |
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Высота конструкции | 29 мм |
| Дополнительная высота | 3 мм максимум |
| Тип охлаждения | Свободная конвекция |
Подключение
| Разъём | Назначение | Контакты | Сопряжённые элементы |
| CN1 | Вход AC | 1 — AC/N; 2 — нет контакта; 3 — AC/L | JST B3P-VH или эквивалент; корпус JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| CN2 | Выход DC | 1,2 — +V; 3,4 — -V | JST B4P-VH или эквивалент; корпус JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
Применение
- Ороирригаторы
- Аппараты для гемодиализа
- Медицинские мониторы
- Устройства терапии апноэ сна
Особенности
- Компактный форм-фактор 4" × 2".
- Соответствие требованиям IT и медицинской безопасности с уровнем изоляции 2×MOPP.
- Подходит для систем класса I при наличии защитного заземления.
- Низкий ток утечки: менее 130 мкА.
- Низкое потребление без нагрузки: менее 0,75 Вт.
- Охлаждение без вентилятора, за счёт естественной конвекции.
- Соответствие требованиям EMC для медицинского и промышленного применения.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Высота эксплуатации до 3000 м.
Примечания
- Все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Максимальный ток нагрузки не должен превышать номинальную мощность.
- Пульсации и шум измеряются при полосе 12" витой пары, терминальной нагрузке 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает уставку, стабилизацию по сети и стабилизацию по нагрузке.
- Ток утечки измеряется от первичного входа к выходу постоянного тока.
- Срабатывание защиты от перегрева соответствует снижению температуры корпуса и/или условий эксплуатации, как указано в документации производителя.
- Термодерейтинг: 3,5%/°C для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- HS1 и HS2 не должны быть закорочены.
- Для лучшего EMC-результата рекомендуется обеспечить электрическое соединение между M1, M2 и шасси/заземлением.
- Питание считается компонентом, подлежащим установке в конечное оборудование; все EMC-испытания выполняются в составе финального изделия.
