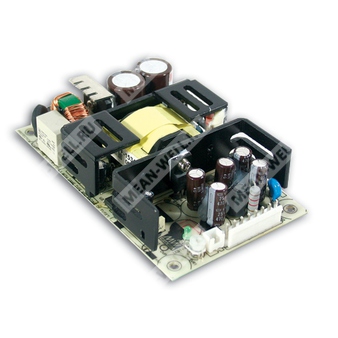

RPS-75-3.3 - 75-ваттный медицинский импульсный источник питания для печатного монтажа с выходом 3,3 В.
RPS-75-3.3 — это компактный медицинский AC/DC источник питания открытого исполнения для печатного монтажа, рассчитанный на выходное напряжение 3,3 В и мощность до 75 Вт. Изделие предназначено для систем с повышенными требованиями к электробезопасности, утечке тока и электромагнитной совместимости.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| RPS |
Серия медицинских источников питания |
| 75 |
Номинальная мощность 75 Вт |
| 3.3 |
Выходное напряжение 3,3 В |
Краткое описание
Источник питания серии RPS-75 представляет собой высоконадежный «зелёный» медицинский блок питания PCB-типа с высокой удельной мощностью на габарите 5" × 3". Устройство работает от сети 90–264 В AC и обеспечивает несколько вариантов выходного напряжения в диапазоне от 3,3 В до 48 В. Для версии RPS-75-3.3 установлен номинал 3,3 В. Конструкция рассчитана на применение в системах класса I при наличии защитного заземления, при этом уровень токов утечки существенно ограничен и соответствует требованиям для медицинского оборудования. Модель предназначена для аппаратуры типа BF и соответствует международным медицинским нормам 2xMOPP, а также требованиям EMC BS EN/EN55011.
Особенности
- Компактный размер 5" × 3".
- Медицинская сертификация по требованиям 2xMOPP согласно ANSI/AAMI ES60601-1 и IEC/BS EN/EN60601-1.
- Пригодность для применения типа BF при корректном системном проектировании.
- Мощность 75 Вт при конвекционном охлаждении, до 100 Вт при принудительном воздушном охлаждении.
- Класс EMI B для конфигурации Class I.
- Потребление на холостом ходу менее 0,75 Вт.
- Функция дистанционного измерения по линии обратной связи.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Срок службы более 80 000 часов.
- Диапазон высоты эксплуатации до 3000 м.
Области применения
- Оральные ирригаторы.
- Аппараты гемодиализа.
- Медицинские компьютерные мониторы.
- Устройства для терапии апноэ сна.
Электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
3,3 В |
| Номинальный ток |
15 А |
| Диапазон тока |
0–20 А |
| Номинальная мощность |
49,5 Вт |
| Пиковая нагрузка при 23,5 CFM |
66 Вт |
| Пульсации и шум |
60 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
2,9–3,6 В |
| Нестабильность по линии |
±2,0% |
| Нестабильность по нагрузке |
±1,5% |
| Точность установки, время установления и время нарастания |
500 мс, 30 мс при 230 В AC и полной нагрузке; 500 мс, 30 мс при 115 В AC и полной нагрузке |
| Время удержания |
90 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В AC / 127–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| КПД тип. |
73% |
| Пусковой ток тип. |
25 А при 115 В AC; 50 А при 230 В AC |
| Ток потребления AC тип. |
1,5 А при 115 В AC; 1 А при 230 В AC |
| Ток утечки макс. |
Ток утечки на землю < 150 мкА при 264 В AC; ток прикосновения < 100 мкА при 264 В AC |
Выходные и защитные параметры
| Параметр |
Значение |
| Защита от перегрузки |
140–180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Периодический режим с автоматическим восстановлением после устранения неисправности |
| Порог защиты от перенапряжения |
3,8–4,5 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Уровень изоляции |
Первичная цепь–вторичная цепь: 2xMOPP; первичная цепь–земля: 1xMOPP |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−20…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C; 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, суммарно 60 мин |
| Рабочая высота |
3000 м |
ЭМС и требования безопасности
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1+A2; TUV BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; EAC TP TC 004; проектирование по BS EN/EN60335-1 по запросу |
| Излучаемые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Проводимые помехи |
BS EN/EN55011 (CISPR11), класс B |
| Гармонический ток |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| Электростатический разряд |
Уровень 4, 15 кВ воздушный; уровень 4, 8 кВ контактный |
| Радиочастотное поле |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы |
Уровень 3, 2 кВ |
| Импульсные помехи |
Уровень 4, 4 кВ линия–FG; 2 кВ линия–линия |
| Проводимая устойчивость |
Уровень 3, 10 В |
| Магнитное поле |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
100% провал на 1 период; 30% провал на 25 периодов; 100% прерывание на 250 периодов |
Надёжность
| Параметр |
Значение |
| MTBF |
2837,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 446,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
127 × 76,2 × 31 мм |
| Габариты в дюймах |
5" × 3" × 1,22" |
| Масса |
0,26 кг |
| Упаковка |
63 шт.; 16,3 кг; 1,28 куб. фута |
Разъёмы и подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент.
| Номер контакта |
Назначение |
| 1 |
AC/N |
| 2 |
Нет контакта |
| 3 |
AC/L |
Выходной разъём DC (CN2): JST B8P-VH или эквивалент.
| Номер контакта |
Назначение |
| 1, 2, 3, 4 |
+V |
| 5, 6, 7, 8 |
-V |
Разъём дистанционного измерения (CN3): JST B2B-XH или эквивалент.
| Номер контакта |
Назначение |
| 1 |
RS+ |
| 2 |
RS- |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены в полосе 20 МГц при помощи витой пары длиной 12" с керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ, подключёнными параллельно.
- Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
- Ток прикосновения измерен от первичного входа к выходу постоянного тока.
- Дерейтинг по температуре применяется для моделей без вентилятора при температуре выше 50 °C и для моделей с вентилятором при температуре выше 70 °C.
- Подвод питания не должен быть закорочен.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Испытания EMC выполняются при монтаже устройства на металлической пластине 360 × 360 мм, толщиной 1 мм, с заземлением через 1-дюймовую кромку.
