RSP-150-13.5
Особенности
Универсальный диапазон входного напряжения переменного тока / Полный диапазон
Встроенная функция коррекции коэффициента мощности (PFC)
Высокий КПД до 90%
Охлаждение с помощью свободной конвекции воздуха
Встроенное дистанционное управление ВКЛ-ВЫКЛ
Защита: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев
Светодиодная индикация питания
Применение
Управление производством или автоматизация
Испытательное и измерительное оборудование
Лазерные станки
Испытательные стенды
Радиочастотные приложения
Описание

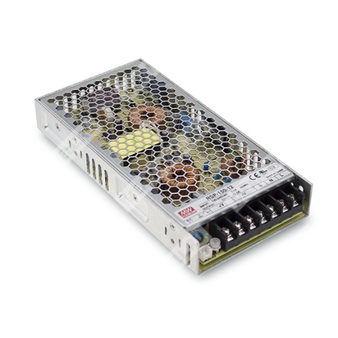

RSP-150 — это импульсный источник питания закрытого типа мощностью 150 Вт с одним выходом (AC/DC). Данная серия работает в диапазоне входного напряжения 85~264В переменного тока и включает модели с выходными напряжениями, наиболее востребованными в отрасли. Каждый модуль охлаждается с помощью свободной конвекции воздуха и рассчитан на работу при температуре до 70°C.
Cпецификация
Модель: RSP-150-13.5
Выходные параметры
Напряжение постоянного тока: 13.5В
Номинальный ток: 11.2А
Диапазон рабочего тока: 0 ~ 11.2А
Номинальная мощность: 151.2Вт
Диапазон подстройки напряжения: 12.8 ~ 14.9В
Пульсации и шум (макс.): 100мВ п.п.
Нестабильность по входному напряжению: ±2.0%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 600мс, 30мс при полной нагрузке
Время удержания напряжения (типовое): 16мс при полной нагрузке
Диапазон допуска напряжения: ±2.0%
Входные параметры
Диапазон входного напряжения: 85 ~ 264В переменного тока, 120 ~ 370В постоянного тока
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC (тип.): 1.6А/115В переменного тока, 0.8А/230В переменного тока
Коэффициент мощности (тип.): >0.93 при 230В переменного тока; >0.98 при 115В переменного тока (полная нагрузка)
КПД (тип.): 87.5%
Пусковой ток (тип.): Холодный запуск 45А/230В переменного тока
Ток утечки: <2мА / 240В переменного тока
Защита
Перегрузка: 105 ~ 135% от номинальной выходной мощности. Тип защиты: Ограничение по току (режим прерывистого ограничения нагрузки), автоматическое восстановление после устранения причины неисправности
Перенапряжение: 14.85 ~ 18.2В. Тип защиты: Отключение выходного напряжения, перезапуск для восстановления работы
Перегрев: Тип защиты: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Дистанционное управление: CN1: <0 0="" 8="" dc="" 4="" 10="" br="">
Среда эксплуатации
Рабочая температура: -30 ~ +70°C (см. "кривую снижения выходной мощности")
Рабочая влажность: 20 ~ 90% относительной влажности, без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% относительной влажности, без конденсации
Температурный коэффициент: ±0.05%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 2G, 10мин./цикл, 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Категория перенапряжения: III; согласно EN61558, EN50178, EN60664-1, EN62477-1: высота до 2000 м
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1, AS/NZS 62368.1, IS13252(Part1)/IEC60950-1 (кроме 7.5В, 13.5В, 48В)
Испытательное напряжение: Вход-выход: 4 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100 МОм / 500В DC / 25°C / 70% относительной влажности
Электромагнитные помехи: Соответствие требованиям BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Класс B, GB17625.1, CNS13438 Класс B
Электромагнитная совместимость (устойчивость): Соответствие требованиям BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень лёгкой промышленности, EAC TP TC 020
MTBF: 2253.9 тыс. часов мин. (Telcordia SR-332); 290.7 тыс. часов мин. (MIL-HDBK-217F, 25°C)
Прочее
Габаритные размеры: 199 x 99 x 30 мм (ДxШxВ)
Упаковка: 0.6 кг; 24шт/15.4кг/0.89куб.фут
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются на полосе пропускания 20МГц с использованием 12-дюймовых скрученных проводов, параллельно подключенного конденсатора 0,1мкФ и 47мкФ.
3. Допуск: включает допуск на установку, нестабильность по входному напряжению и по нагрузке.
4. Источник питания считается компонентом, который будет установлен в конечное изделие. Окончательное изделие должно пройти повторную проверку электромагнитной совместимости (ЭМС). Для получения информации по этим требованиям ЭМС обратитесь к "EMI советам по монтажу импульсных источников питания", доступным на сайте производителя.
5. Снижение допустимой мощности обязательно при пониженных входных напряжениях. Пожалуйста, смотрите кривую снижения мощности для получения дополнительных данных.
6. Настоятельно рекомендуется, чтобы внешняя емкость выхода не превышала 5000 мкФ. (Только для: RSP-150-3.3/5/7.5/12)
7. Абсолютная температура окружающей среды 0,35°C/Вт должна быть учтена для моделей, рассчитанных на высоту более 2000м (6500фут).
