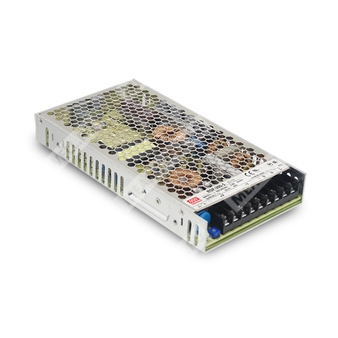

RSP-200-13.5 - импульсный AC/DC источник питания на 200 Вт с одним выходом и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 200 | Номинальная мощность 200 Вт |
| 13.5 | Выходное напряжение 13,5 В |
Назначение и особенности
RSP-200-13.5 представляет собой закрытый импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для промышленной аппаратуры, автоматизации, измерительной техники и иных применений, требующих стабильного низковольтного питания. Модель оснащена активной коррекцией коэффициента мощности, работает от универсальной сети переменного тока и поддерживает широкий диапазон входного напряжения.
- Универсальный вход переменного тока во всем диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Охлаждение за счет свободной конвекции воздуха.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное конформное покрытие.
- Светодиодная индикация включения.
Области применения
- Оборудование промышленной автоматизации.
- Испытательные и измерительные установки.
- Лазерные системы.
- Стендовое и лабораторное оборудование.
- Радиочастотные применения.
Описание
Серия RSP-200 — это источники питания закрытого исполнения с одним выходом и выходной мощностью 200 Вт. Устройство рассчитано на питание от сети 88...264 В переменного тока либо 124...370 В постоянного тока. Для модели RSP-200-13.5 характерны стабилизированное выходное напряжение 13,5 В и ток до 14,9 А. Серия ориентирована на промышленное применение и обеспечивает работу при температуре окружающей среды до 70 °C при выполнении условий дерейтирования.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 14,9 А |
| Диапазон выходного тока | 0...14,9 А |
| Номинальная мощность | 201,15 Вт |
| Пульсации и шум | 150 мВп-п |
| Диапазон подстройки выходного напряжения | 12...15 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В AC, 124...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 2,5 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Порог защиты по перегрузке | 15,7...18,4 В |
| Тип защиты от перегрузки | Пиковый режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Показатели безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Дополнительные стандарты | Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше; BIS IS13252(Part1):2010 / IEC 60950-1:2005 для моделей, кроме 2,5 В, 4 В и 48 В |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/ EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 только для 5 В |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, уровень light industry, BS EN/ EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2078,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 30 мм |
| Масса | 0,72 кг |
| Упаковка | 15 шт.; 11,8 кг; 0,67 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Закрытый металлический корпус |
| Крепление | 4 отверстия M4, с обеих сторон L=5 мм; в чертеже также указаны точки крепления M4 L=3 мм |
| Клеммная колодка | 9 контактов |
| Назначение контактов | 1 — AC/L; 2 — AC/N; 3 — FG; 4...6 — выход DC−; 7...9 — выход DC+ |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтирование. Следует сверяться с кривой дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Готовое изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для зарядных применений следует консультироваться с Mean Well.
- Рекомендуемая максимальная внешняя емкость на выходе не должна превышать 5000 мкФ.
- Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для вентиляторных моделей и 5 °C/1000 м для безвентиляторных моделей при высоте эксплуатации выше 2000 м.
- Часть моделей может не иметь знака BIS. Для уточнения следует обращаться в службу продаж Mean Well.
