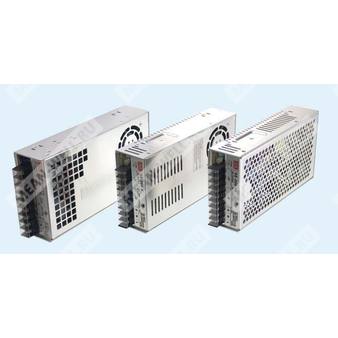

SE-350-7.5
Особенности
Диапазон входного переменного напряжения выбирается переключателем
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Принудительное воздушное охлаждение с помощью встроенного вентилятора постоянного тока
Выдерживает импульсное напряжение 300В переменного тока в течение 5 секунд
Встроенный контроль включения/выключения вентилятора
Встроена схема ограничения выходного тока
Испытания блоков питания под максимальной нагрузкой
Индикатор питания на передней панели
Фиксированная частота коммутации 90кГц
Низкая стоимость, высокая надежность
Cпецификация
Модель: SE-350-7.5
Выходные параметры
Напряжение постоянного тока: 7.5В
Номинальный ток: 46А
Диапазон рабочего тока: 0 ~ 46А
Номинальная мощность: 345Вт
Пульсации и шум (макс.): 150мВ п-п
Диапазон подстройки напряжения: 6 ~ 9В
Нестабильность по входному напряжению: ±1.5%
Нестабильность по нагрузке: ±0.5%
Допуск по напряжению: ±2.0%
Время готовности, время нарастания выходного напряжения: 1000мс, 50мс / 230В AC; 1000мс, 50мс / 115В AC при полной нагрузке
Время удержания напряжения (тип.): 20мс / 230В AC; 16мс / 115В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: 90 ~ 132В AC / 180 ~ 264В AC, выбирается переключателем; 254 ~ 370В DC
Диапазон частоты: 47 ~ 63Гц
КПД (тип.): 80%
Потребляемый ток AC (тип.): 7А / 115В AC, 4А / 230В AC
Стартовый ток (тип.): 40А / 115В AC, 60А / 230В AC
Ток утечки: менее 3.5мА / 240В AC
Защита
Перегрузка: 105 ~ 135% от номинальной выходной мощности. Тип защиты: постоянное ограничение тока, автоматическое восстановление после устранения неисправности
Перенапряжение: 9.4 ~ 11.25В. Тип защиты: отключение выходного напряжения, после восстановления питания восстанавливается
Перегрев: 85±5°C (12~15В); 80±5°C (24В); 75±5°C (27~48В) (TSW1) Обнаружение на корпусе. Тип защиты: отключение выходного напряжения, автоматическое восстановление после понижения температуры
Контроль включения/выключения вентилятора (тип.): Включение вентилятора при температуре RTH2 ≥ 55°C, выключение вентилятора при температуре ≤ 50°C
Экологические условия
Рабочая температура: -20 ~ +60°C (см. график понижения выходной мощности)
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность хранения: -20 ~ +85°C, 10 ~ 95% RH
Температурный коэффициент: ±0.03% / °C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 5G, 10мин/1 цикл, 60мин по осям X, Y, Z
Безопасность
Стандарты безопасности: UL60950-1 одобрено
Испытательное напряжение: Вход-выход: 3КВ AC; Вход-земля: 2КВ AC; Выход-земля: 0.5КВ AC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100МОм / 500В DC, 25°C, 70% RH
Прочие параметры
MTBF: 234.3 тыс. ч мин., MIL-HDBK-217F (25°C)
Габариты: 215 x 115 x 50 мм (Д x Ш x В)
Вес (брутто): 1.07 кг; 12шт/13.5кг/0.92куб.фут
Примечания
1. Если иное не указано, все параметры измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шумы измеряются на 20МГц полосе пропускания с использованием 12-дюймовых витых пар проводов, завершённых конденсатором 0.1мкФ и 47мкФ параллельно.
3. Допуск включает установочный допуск, регулировку по входному напряжению и по нагрузке.
4. Пожалуйста, подключайте положительный полюс входного переменного напряжения к клемме "L", отрицательный — к "N". При использовании постоянного напряжения — соблюдайте полярность.
