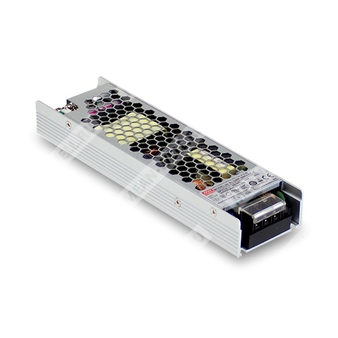

UHP-200R-4.2
Особенности
Тонкий и низкопрофильный корпус (26мм)
Безвентиляторная конструкция, 200Вт при конвекционном охлаждении
Выдерживает входной импульс 300В переменного тока в течение 5 секунд
Встроенная функция активного корректора коэффициента мощности (PFC)
Рабочая температура от -30 до +70℃
Защиты: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев
Активный сигнал DC OK и функция резервирования (опция)
Возможность работы на высотах до 5000 метров
Светодиодный индикатор наличия питания
Применение
Промышленные автоматизированные машины
Промышленные системы управления
Механическое и электротехническое оборудование
Электронные приборы, оборудование или аппаратура
Бытовая техника
LED-дисплеи
Оборудование электропитания для PoE (модель 55В)
Описание
Серия UHP-200 — это тонкий одноканальный импульсный источник питания мощностью 200Вт с высотой корпуса 26мм. Принимая на вход весь диапазон 90~264В переменного тока, вся серия обеспечивает выходные линии напряжения 3,3В, 4,2В, 5В, 12В, 15В, 24В, 36В, 48В и 55В. Помимо высокой эффективности до 94%, вся серия работает в диапазоне температур от -30℃ до +70℃ при естественной конвекции без использования вентилятора. UHP-200 обеспечивает полный набор функций защиты и устойчивость к вибрациям до 5G; Источник питания соответствует международным стандартам безопасности, таким как TUV BS EN/EN62368-1, BS EN/EN60335-1, UL 62368-1 и GB 4943.1. Серия UHP-200 служит высокопроизводительным решением для различных промышленных применений.
Cпецификация
Модель: UHP-200R-4.2
Выходные параметры
Напряжение постоянного тока: 4,2 В
Номинальный ток: 40 А
Номинальная мощность: 168 Вт
Пульсации: 150 мВ пик-пик
Диапазон регулировки выходного напряжения: 3,6~4,4 В
Допустимое отклонение напряжения: ±1,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±2,0%
Время готовности, время нарастания: 2000 мс, 80 мс / 230 В переменного тока; 3000 мс, 80 мс / 115 В переменного тока при полной нагрузке; 550 мс / 230 В переменного тока для времени установки 55В
Время удержания напряжения: 10 мс / 230 В переменного тока, 10 мс / 115 В переменного тока
Входные параметры
Входное напряжение: 90~264В переменного тока, 127~370В постоянного тока
Диапазон частоты: 47~63 Гц
Коэффициент мощности: ≥0,94 при 230В переменного тока; ≥0,98 при 115В переменного тока, полной нагрузке
КПД: 91%
Потребляемый ток AC: 2,2 А / 115В переменного тока, 1,1 А / 230В переменного тока
Стартовый ток: Холодный пуск, 40А / 115В переменного тока; 80А / 230В переменного тока
Ток утечки: менее 0,75 мА / 240В переменного тока
Защита
Перегрузка: 110~140% номинальной выходной мощности; тип защиты: циклическое понижение выходного напряжения, автоматическое восстановление после устранения неисправности
Перенапряжение: 4,62~5,46В; тип защиты: отключение выходного напряжения, восстановление при повторном включении питания
Перегрев: тип защиты: отключение выходного напряжения или режим прерывистого ограничения нагрузки, автоматическое восстановление после снижения температуры
Функции
DC OK сигнал (опционально): номинал контакта (макс.): 15В постоянного тока / 10мА резистивная нагрузка
Функция резервирования (опционально): для параллельного резервирования: в случае отказа одного источника питания второй автоматически продолжит работу и обеспечит надежность системы
Параметры окружающей среды
Рабочая температура: -30 ~ +70℃ (см. "Диаграмма снижения мощности")
Рабочая влажность: 20~95% RH, без конденсации
Температура хранения, влажность: -40~+85℃, 10~95% RH без конденсации
Температурный коэффициент: ±0,03%/℃ (0~50℃)
Виброустойчивость: 10~500Гц, 5G, 10мин в каждом направлении X, Y, Z
Безопасность и EMC
Стандарты безопасности: UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, GB 4943.1, EAC TP TC 004, KC62368-1 (только для UHP-200-24), BS EN/EN61558-1, BS EN/EN61558-2-16, BSMI CNS15598-1
Испытательное напряжение: вход-выход: 3,75 кВ переменного тока, вход-корпус: 2 кВ переменного тока, выход-корпус: 1,25 кВ переменного тока
Сопротивление изоляции: вход-выход, вход-корпус, выход-корпус: 100МОм / 500В постоянного тока, 25℃, 70% RH
Электромагнитные помехи (EMC): соответствует BS EN/EN55032, GB17625.1, GB/T 9254.1, класс B, BS EN/EN55014, BS EN/EN61000-3-2, -3, EAC TP TC 020, BSMI CNS15936
Иммунитет к электромагнитным помехам: соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, тяжелая промышленность, EAC TP TC 020
Прочие параметры
MTBF: 2472,1 тыс. часов (Telcordia SR-332 (Bellcore)); 257,0 тыс. часов (MIL-HDBK-217F, 25℃)
Размеры: 194 x 55 x 26 мм (Д*Ш*В)
Вес: 0,468 кг; 24 шт./12,2 кг/0,49 куб.фут
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации измеряются при полосе пропускания 20 МГц, используя 12-дюймовую витую пару с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Отклонение включает отклонение при установке, нестабильность по входному напряжению и по нагрузке.
4. Может потребоваться снижение максимальной мощности при низком входном напряжении. Подробности — в диаграмме снижения мощности.
5. Снижение рабочей температуры на 5℃/1000м необходимо при эксплуатации выше 2000м над уровнем моря (6500 футов).
6. Источник питания является компонентом, предназначенным для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие EMC-директивам. Для получения рекомендаций по проведению EMC-тестов см. "EMI testing of component power supplies" (доступно на https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
7. КПД версии c функцией "R" чуть ниже по сравнению со стандартной версией, фактическое значение определяется измерением.
8. Параметр стартового тока имеет допуск 10%.
9. RCM указывается на добровольной основе и соответствует стандартам IEC или AS/NZS, в частности AS/NZS 4417.1.
