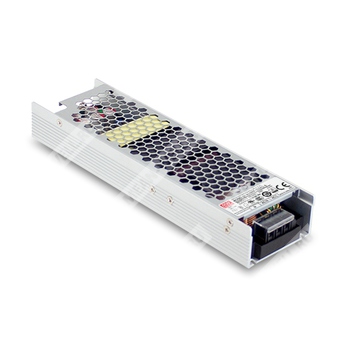

UHP-350-4.2 - компактный импульсный источник питания 350 Вт с PFC и выходом 4,2 В для промышленной автоматики.
Расшифровка партномера
| Элемент | Значение |
|---|
| UHP | Серия низкопрофильных источников питания Mean Well UHP |
| 350 | Номинальная мощность 350 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
Назначение
UHP-350-4.2 представляет собой одно-выходной импульсный источник питания slim-типа мощностью 350 Вт с коррекцией коэффициента мощности, предназначенный для промышленной автоматики, систем управления, электрооборудования и других нагрузок постоянного тока.
Описание
Серия UHP-350 выполнена в низкопрофильном корпусе высотой 31 мм и ориентирована на установку в промышленной аппаратуре, где требуется высокая удельная мощность при естественном охлаждении без вентилятора. Изделие поддерживает универсальный диапазон входного напряжения 90–264 В переменного тока и обеспечивает выход 4,2 В постоянного тока. Для серии характерны высокий КПД, встроенная активная коррекция коэффициента мощности, полный набор защит и возможность работы в расширенном температурном диапазоне от -30 до +70 °C с дерейтингом по условиям монтажа и температуры окружающей среды.
Области применения
- Промышленная автоматизация
- Промышленные системы управления
- Машинное и электротехническое оборудование
- Электронные приборы, оборудование и аппаратура
- Бытовая техника
- Светодиодные табло и дисплеи
- Источник питания для PoE-оборудования для 55 В моделей серии
Особенности
- Низкопрофильное исполнение, высота 31 мм
- Безвентиляторное охлаждение за счет конвекции, мощность 350 Вт
- Выдерживает пусковой импульс 300 В переменного тока в течение 5 секунд
- Встроенная активная коррекция коэффициента мощности
- Рабочая температура от -30 до +70 °C
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Сигнал DC OK и опциональная функция резервирования
- Высота установки до 5000 м
- Светодиодный индикатор наличия питания
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,94 при 230 В переменного тока, не менее 0,98 при 115 В переменного тока, при полной нагрузке |
| Пусковой ток | 30 А при 115 В переменного тока, 60 А при 230 В переменного тока, холодный старт |
| Потребляемый входной ток | 4 А при 115 В переменного тока, 2 А при 230 В переменного тока |
| Время установления, нарастания | 2000 мс, 80 мс при 230 В переменного тока; 3000 мс, 80 мс при 115 В переменного тока при полной нагрузке; 550 мс при 230 В переменного тока для настройки 55 В |
| Время удержания | 10 мс при 230 В переменного тока, 10 мс при 115 В переменного тока |
| Ток утечки | Менее 0,75 мА при 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 4,2 В |
| Номинальный выходной ток | 60 А |
| Номинальная мощность | 252 Вт |
| Диапазон регулировки напряжения | 3,6–4,4 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 150 мВ п-п |
Защитные функции
| Параметр | Значение |
|---|
| Перегрузка | 110–140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,8–4,6 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -30…+70 °C, с учетом кривой дерейтинга |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Высота эксплуатации | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 3,75 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 1,25 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока, 25 °C, 70% RH |
Надежность и масса-габаритные параметры
| Параметр | Значение |
|---|
| MTBF | 1791,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 253,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 220 × 62 × 31 мм (длина × ширина × высота) |
| Масса | 0,68 кг |
| Упаковка | 16 шт.; 11,88 кг; 0,63 куб. фута |
Функции
| Параметр | Значение |
|---|
| Сигнал DC OK | Опционально |
| Резервирование | Опционально |
| Контактная нагрузочная способность сигнала DC OK | 15 В постоянного тока / 10 мА, резистивная нагрузка |
| Принцип резервирования | Для параллельного подключения; при отказе одного источника второй автоматически включается и повышает надежность системы |
Расшифровка модели
| Обозначение | Смысл |
|---|
| UHP | Серия |
| 350 | Номинальная мощность 350 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтинга.
- Температурное снижение допустимой мощности составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам EMC.
- Только для исполнения Blank; эффективность исполнения R немного ниже, чем у исполнения Blank.
- Пусковой ток указан с допуском 10%.
- RCM действует на добровольной основе и соответствует применимым стандартам IEC или AS/NZS, включая AS/NZS 4417.1.
Указания по монтажу
Для работы требуется дополнительная алюминиевая плита снизу. Для соблюдения кривой дерейтинга и статических характеристик серия UHP-350 должна быть установлена на алюминиевую плиту или корпус аналогичного размера. Размер рекомендуемой алюминиевой плиты: 450 × 450 мм. Поверхность должна быть ровной и гладкой либо покрытой теплопроводящей смазкой, а источник питания должен быть жестко закреплен по центру плиты. Крепление выполняется винтами M3×4.
