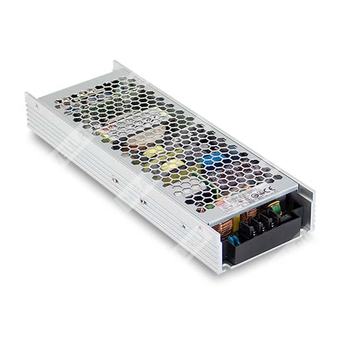

UHP-500-4.2
Особенности
Тонкий и низкопрофильный корпус (31 мм)
Безвентиляторная конструкция, конвекция 500 Вт
Выдерживает импульсное входное напряжение 300 В AC в течение 5 секунд
Встроенная функция активной коррекции коэффициента мощности (PFC)
Рабочая температура от -30 до +70℃
Защиты: Короткое замыкание / Перегрузка / Перенапряжение / Перегрев
Сигнал DC OK и опциональная функция резервирования
Работа на высоте до 5000 метров (см. примечание 5)
Светодиодный индикатор питания
Применение
Автоматизация промышленного оборудования
Системы промышленного контроля
Механическое и электротехническое оборудование
Электронные приборы, оборудование или аппаратура
Применение в LED-дисплеях
Источник питания для оборудования PoE (модель 55V)
Описание
Серия UHP-500 — это 500-ваттные однонагрузочные тонкие источники питания с низкопрофильной конструкцией (31 мм). Используя универсальный диапазон входного напряжения 90~264 В AC, вся серия обеспечивает выходное напряжение линейки: 4.2 В, 5 В, 12 В, 15 В, 24 В, 36 В, 48 В и 55 В. Помимо высокого КПД до 95%, вся серия работает в диапазоне температур от -30°C до +70°C при естественной конвекции и без вентилятора. UHP-500 оснащён полным набором функций защиты и выдерживает вибрации до 5G; источник питания соответствует международным стандартам безопасности, таким как TUV BS EN/EN62368-1, BS EN/EN60335-1, UL 62368-1 и GB 4943.1. Серия UHP-500 служит высокоэффективным решением для различных промышленных применений.
Cпецификация
Модель: UHP-500-4.2
Выходные параметры
Напряжение постоянного тока: 4.2 В
Номинальный ток: 80 A
Номинальная мощность: 336 Вт
Пульсации и шум (макс.): 200 мВ (п.п.)
Диапазон подстройки напряжения: 3.6 ~ 4.4 В
Допустимое отклонение выходного напряжения: ±2.0%
Нестабильность по входному напряжению: ±1.0%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания напряжения: 1000 мс, 50 мс/230В AC; 1000 мс, 50 мс/115В AC при полной нагрузке
Время удержания напряжения: 12 мс / 230В AC, 12 мс / 115В AC
Входные параметры
Диапазон входного напряжения: 90~264 В AC, 127~370 В DC
Диапазон частоты: 47~63 Гц
Коэффициент мощности (типовой): PF ≥ 0.95 / 230В AC, PF ≥ 0.98 / 115В AC при полной нагрузке
Потребляемый ток AC (типовой): 4.85 A / 115В AC, 2.6 A / 230В AC
Пусковой ток (типовой): Холодный старт, 30 A / 115В AC, 60 A / 230В AC
Ток утечки: менее 0.75 мА / 240В AC
КПД (типовой): 89%
Защита
Перегрузка: 110~140% номинальной выходной мощности, режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 4.62 ~ 5.46 В, защита путем отключения выходного напряжения, восстановление питания после снятия проблемы
Перегрев: Защита путем отключения выходного напряжения, автоматическое восстановление после снижения температуры
Эксплуатационные характеристики окружающей среды
Рабочая температура: -30 ~ +70℃ (см. "Дерейтинг кривая")
Рабочая влажность: 20 ~ 95% RH без конденсации
Температура и влажность хранения: -40 ~ +85℃, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500 Гц, 5G, 10 мин./1 цикл, 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (кроме 55В), BS EN/EN61558-1, BS EN/EN61558-2-16, GB 4943.1, BSMI CNS14336-1, EAC TP TC 004; разработка согласно AS/NZS 61558.1/2.16, AS/NZS 62368.1
Испытательное напряжение: Вход-выход: 3.75 кВ AC; вход-земля: 2.0 кВ AC; выход-земля: 1.25 кВ AC
Сопротивление изоляции: вход-выход, вход-земля, выход-земля: 100 МОм / 500В DC / 25℃ / 70% RH
ЭМС-излучение: Соответствие BS EN/EN55032, GB17625.1, GB/T 9254.1, Класс B, BS EN/EN61000-3-2, -3, BSMI CNS13438, EAC TP TC 020
ЭМС-устойчивость: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, класс тяжёлой промышленности, EAC TP TC 020
Прочее
MTBF: 1264.1 тыс. часов мин. (Telcordia SR-332); 167.6 тыс. часов мин. (MIL-HDBK-217F, 25℃)
Габариты: 232 × 81 × 31 мм (Д × Ш × В)
Масса (брутто): 0.905 кг; 16 шт./15.48 кг/0.82 куб. фут
Примечания
1. Все параметры, если специально не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц, используя 12-дюймовую витую пару проводов, оканчивающихся параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
3. Допуск: включает допуск на установку, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Может потребоваться дерейтинг при низком входном напряжении. Пожалуйста, смотрите график дерейтинга для более подробной информации.
5. Для работы на высоте свыше 2000 м (6500 футов) требуется снижение температуры на 3,5℃ на 1000 м.
6. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Необходимо подтвердить, что конечное изделие соответствует директивам по ЭМС. Для получения информации о проведении таких ЭМС-тестов смотрите “Тестирование ЭМИ компонентных источников питания”.
7. Пожалуйста, смотрите график дерейтинга.
8. КПД для типа R может быть немного ниже, чем для типа Blank, в зависимости от фактических измерений.
9. Параметр пускового тока допускает отклонение 10%.
10. RCM применяется на добровольной основе и соответствует соответствующим стандартам IEC или AS/NZS, согласующимся с AS/NZS 4417.1.
