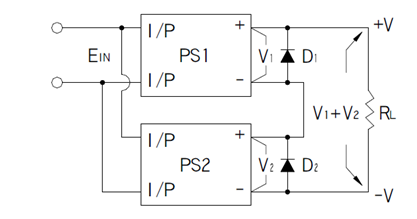

Если в наличии нет источника питания на высокое выходное напряжение, часто применяют последовательное соединение источников питания с более низким выходным напряжением.



Особенности такого включения источников питания следующие:
1. Максимальный доступный ток в системе - это номинальный ток одного источника питания.
2. Текущее ограничение системы по току будет соответствовать тому источнику питания, у которого самое низкое значение номинального выходного тока.
3. Источники питания могут иметь разное время запуска. Чтобы избежать обратного напряжения на их выходах из-за более раннего начала работы некоторых блоков в системе, необходимо использовать антипараллельные диоды (рассчитанные на максимальное напряжение системы и с пиковым импульсным током, по крайней мере равным номинальному току), которые должны быть подключены к каждому выходу.
Недостатками использования схем последовательного соединения является не только повышение цены, но также увеличение интенсивности отказов и сложности устройства.

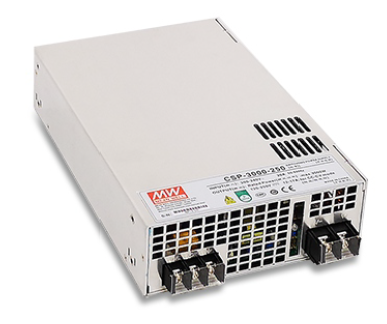

Для преодоления этих проблем фирма MEAN WELL выпустила источники питания серии CSP-3000.

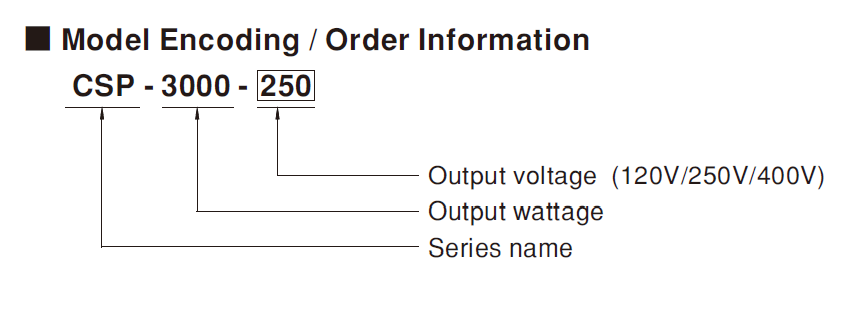

Данные источники питания имеют выходные напряжения 120, 250 или 400 VDC с возможностью установки выходного напряжения в широком диапазоне.

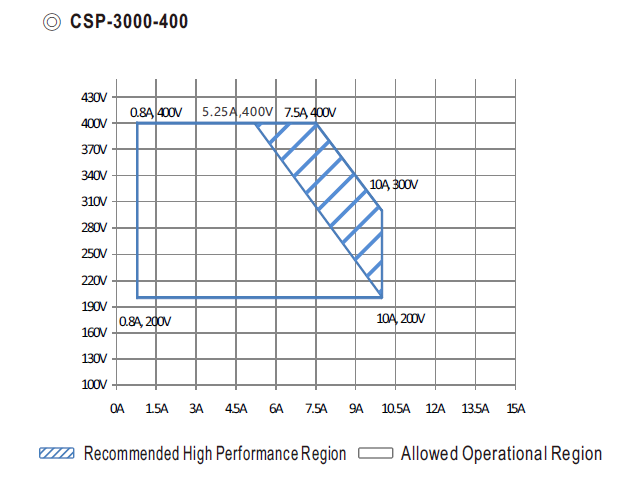

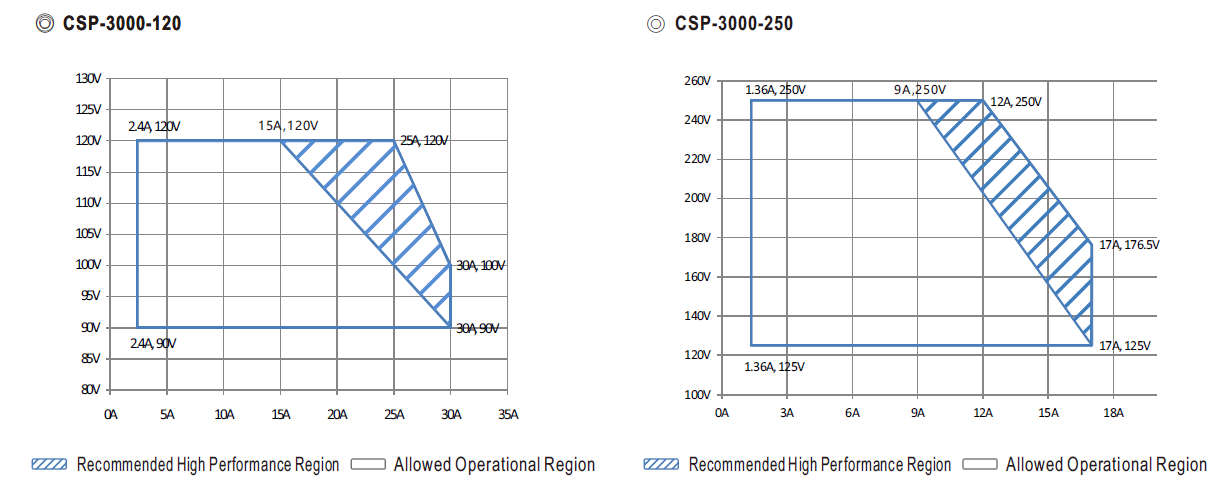

Вольт-амперные характеристики источников питания серии CSP-3000 показывают их возможности работать в разных режимах:

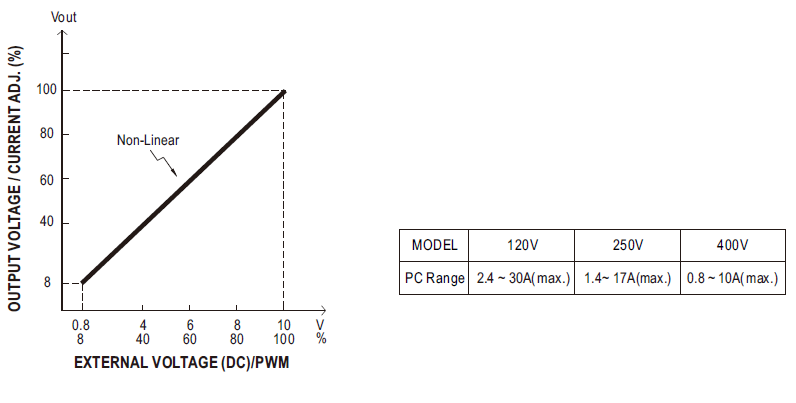

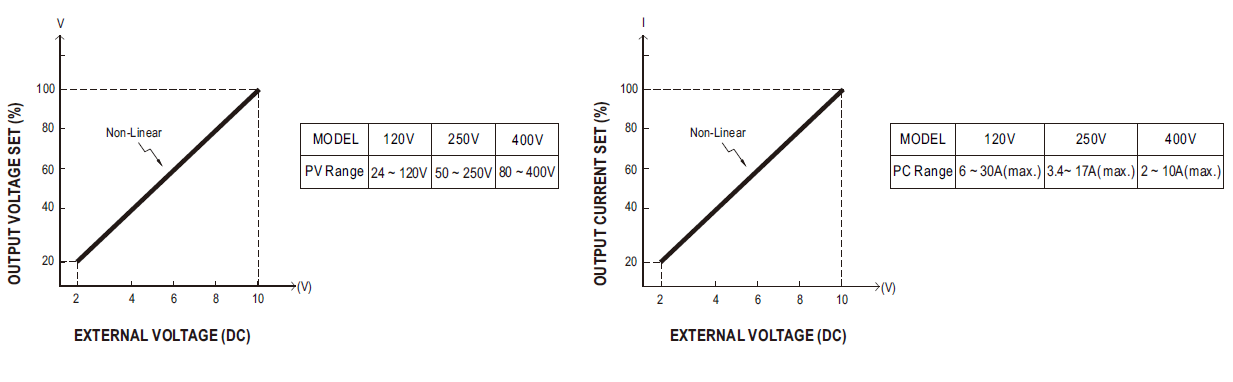

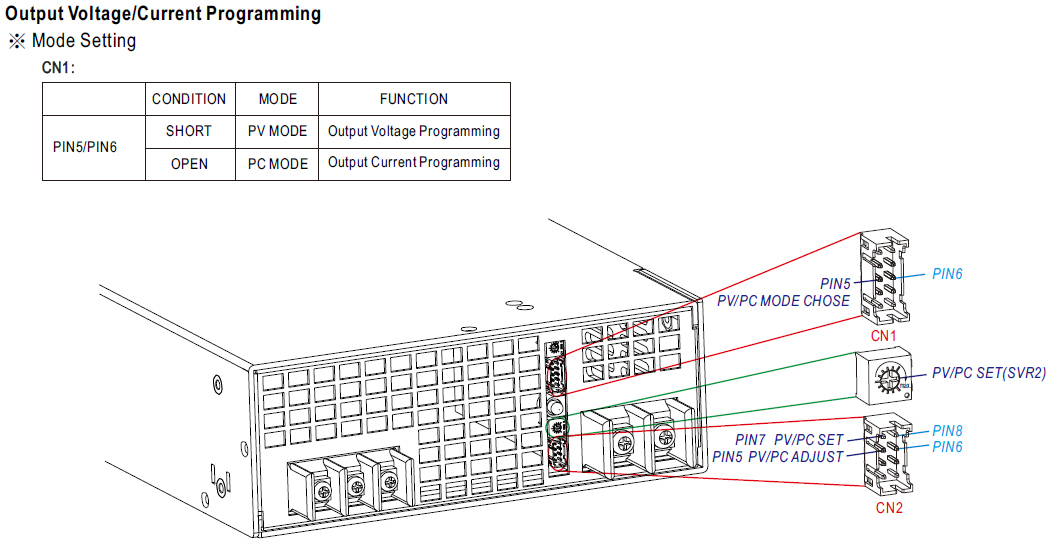

С помощью внешнего напряжения 0…10 VDC есть возможность регулировки выходных параметров:



Благодаря функции ограничения выходного тока источники серии CSP-3000 можно использовать для заряда аккумуляторных батарей. К дополнительным функциям относятся параллельное подключение до 3 устройств, удаленное управление, дополнительный выход 12 В / 0,4 А.

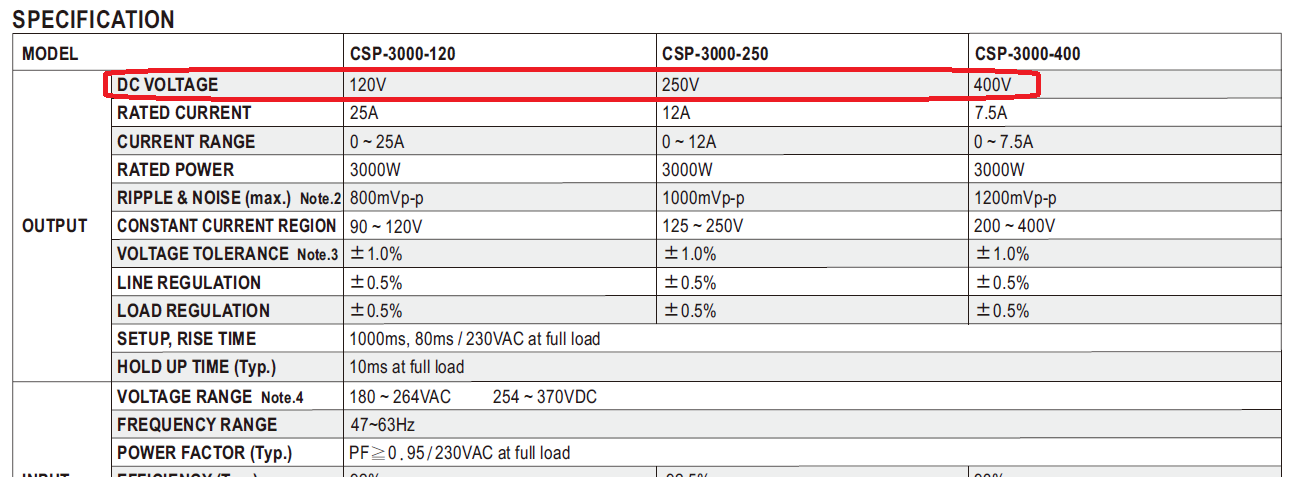

Технические характеристики:


• Диапазон входных напряжений: 180…264 VAC
• Мощность: 3000 Вт
• Коэффициент мощности: ≥ 0,95 при 100% нагрузке, 230 VAC
• Диапазон рабочих температур: -20…+60 °C
• КПД: до 93%
• Габариты: 278×177,8×63,5 мм
Защита от:
— короткого замыкания
— перегрузки
— перегрева
— превышения напряжения на выходе.

Более подробную техническую документацию можно посмотреть здесь:

https://www.meanwell.com/Upload/PDF/CSP-3000/CSP-3000-SPEC.PDF
