Компания MEAN WELL представляет новые серии зарядных устройств - NPP-450, NPP-750 и NPP-1200 (450, 750 и 1200 Вт).


Особенностью данных устройств является наличие двух режимов работы: работа в режиме зарядного устройства, либо в режиме источника питания.


Зарядные устройства имеют встроенный вентилятор охлаждения, диапазон рабочих температур от -30 до + 70 ° C.
Имеется защита от короткого замыкания, перенапряжения и перегрева.

NPP-450:

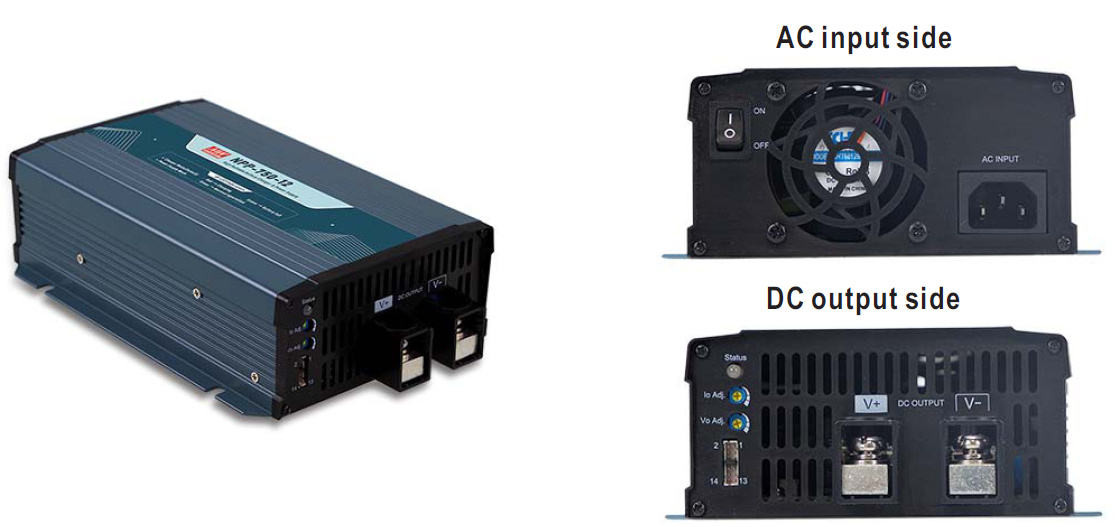

NPP-750, NPP-1200:

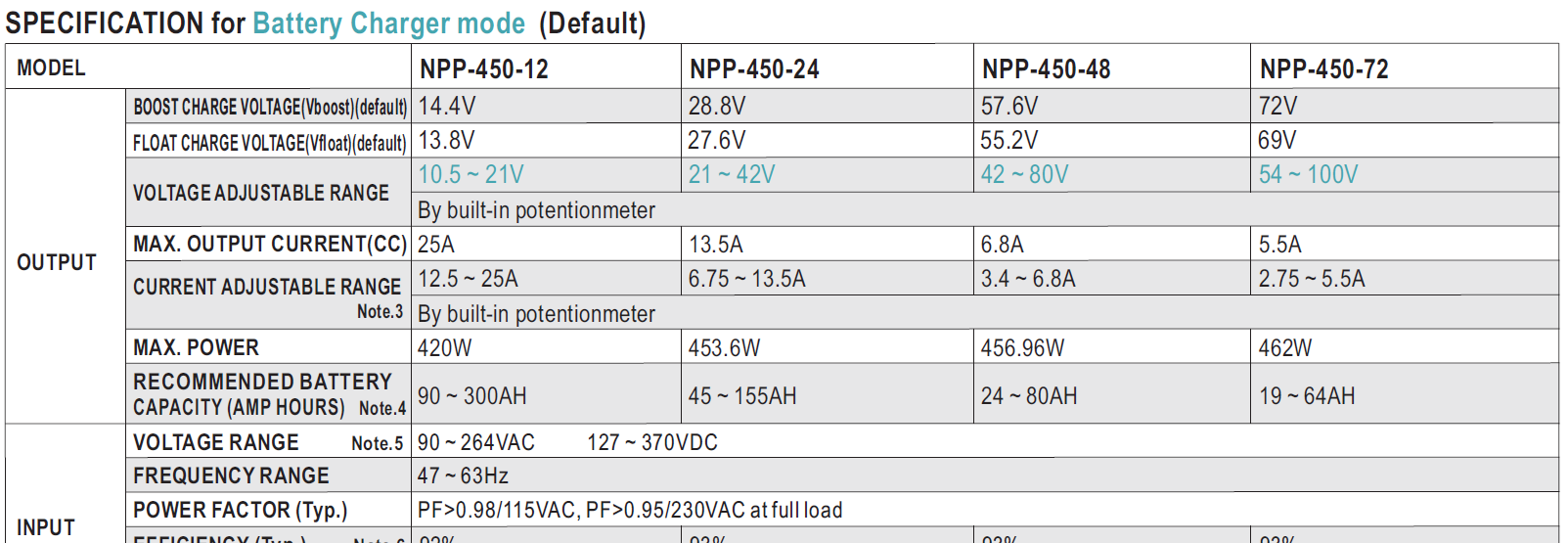

Технические характеристики NPP-450 в режиме зарядного устройства:

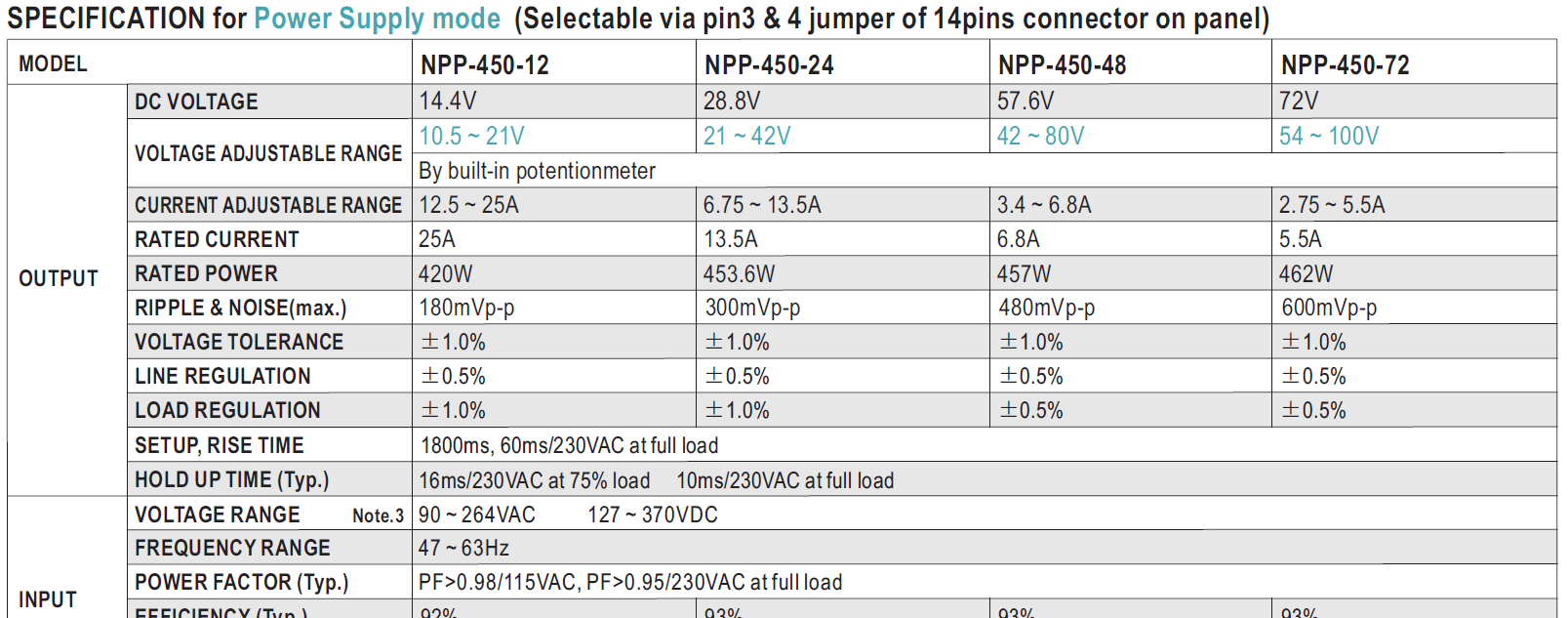

Технические характеристики NPP-450 в режиме источника питания:

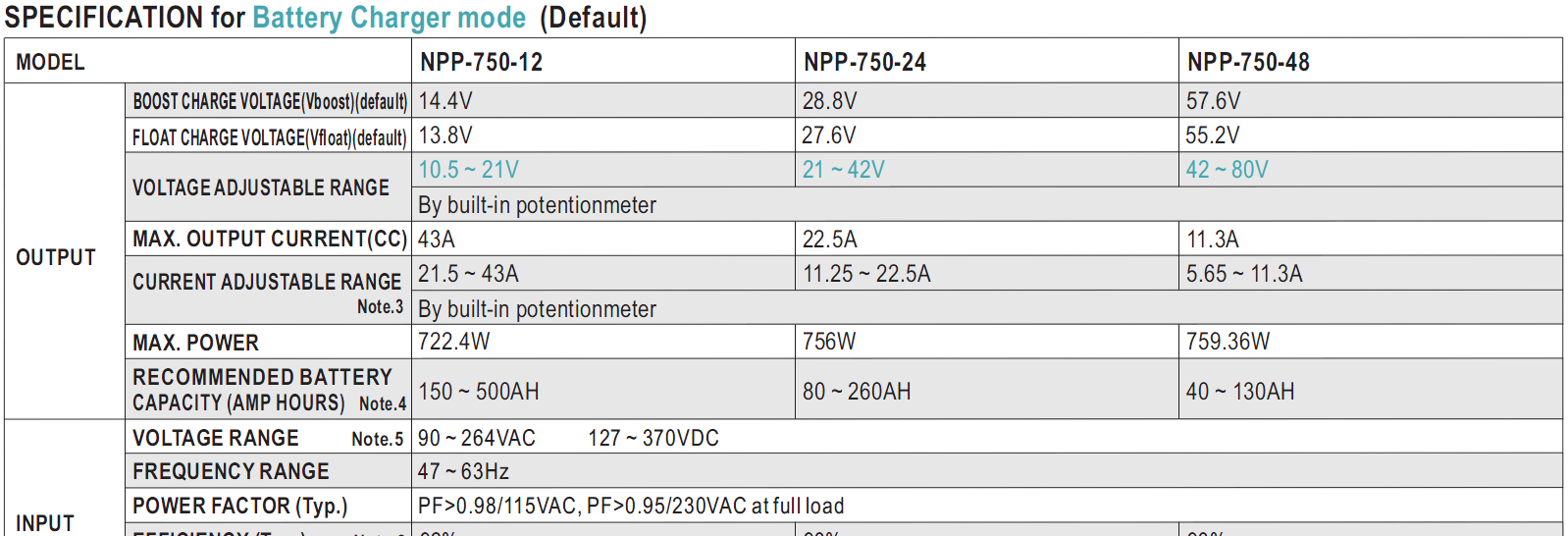

Технические характеристики NPP-750 в режиме зарядного устройства:

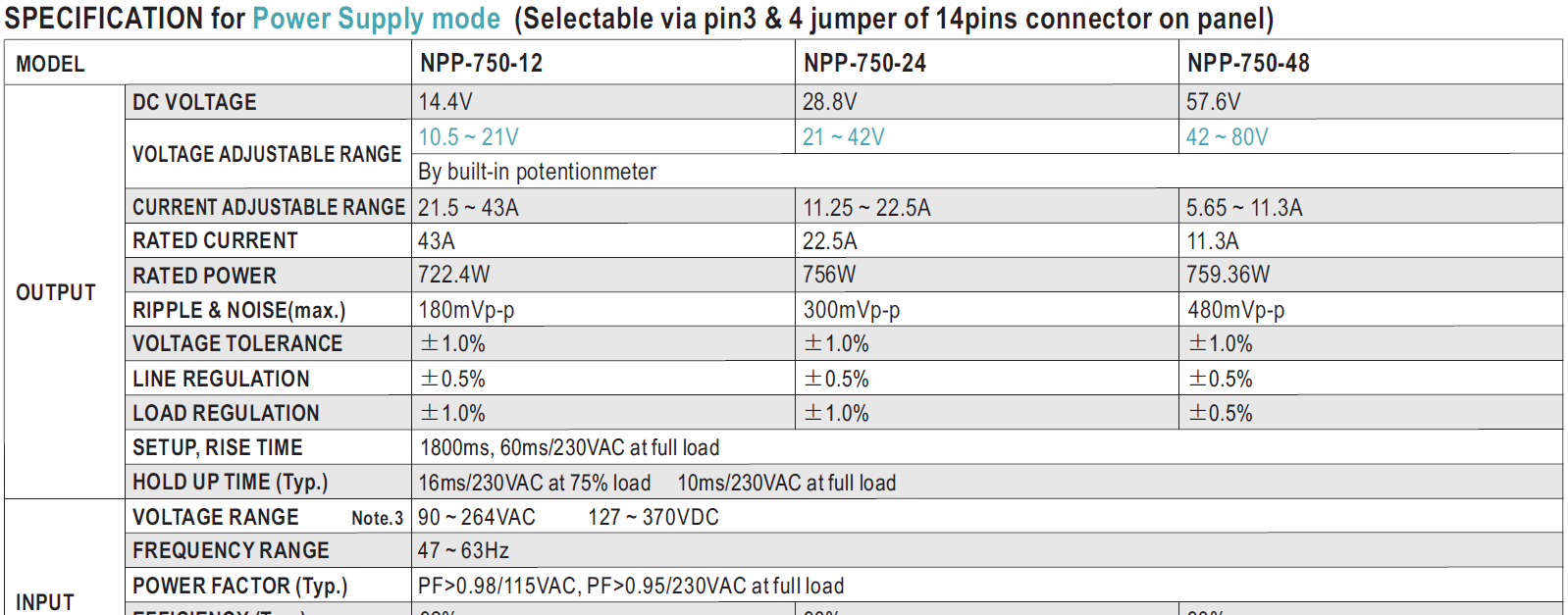

Технические характеристики NPP-750 в режиме источника питания:

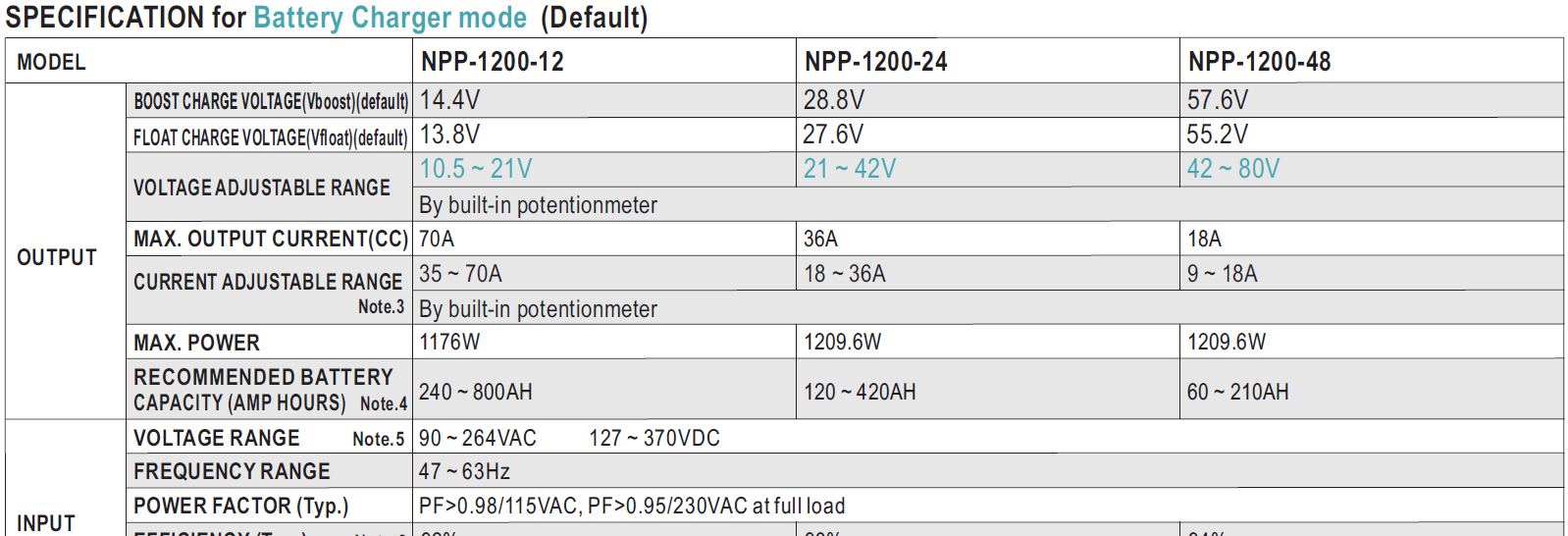

Технические характеристики NPP-1200 в режиме зарядного устройства:

Технические характеристики NPP-1200 в режиме источника питания:

Как видно из приведенных таблиц, в режиме источника питания NPP-450, NPP-750 и NPP-1200 обеспечивают нагрузку постоянным напряжением с номиналом 12, 24, 48 и 72 В (72 В - для серии NPP-450).

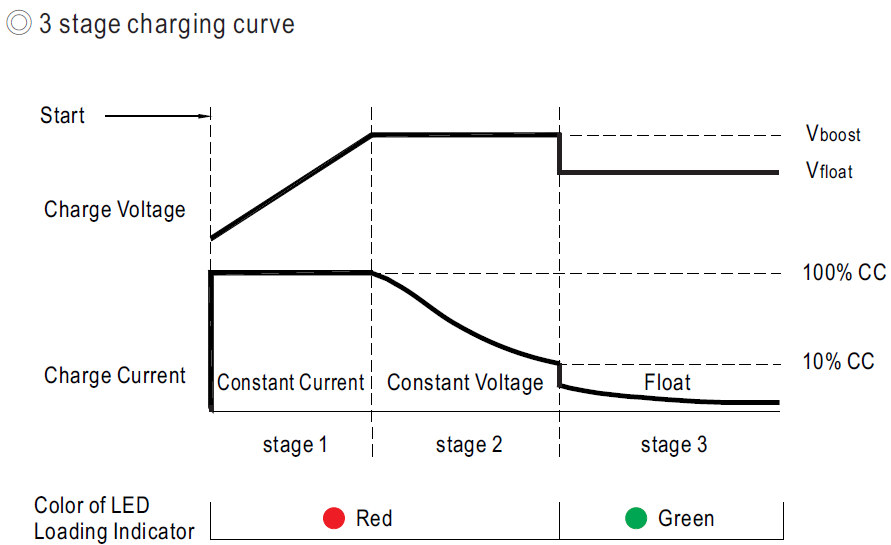

В режиме зарядного устройства NPP-450, NPP-750 и NPP-1200 имеют трехступенчатую зарядную кривую и предназначены для зарядки свинцово-кислотных аккумуляторных батарей:

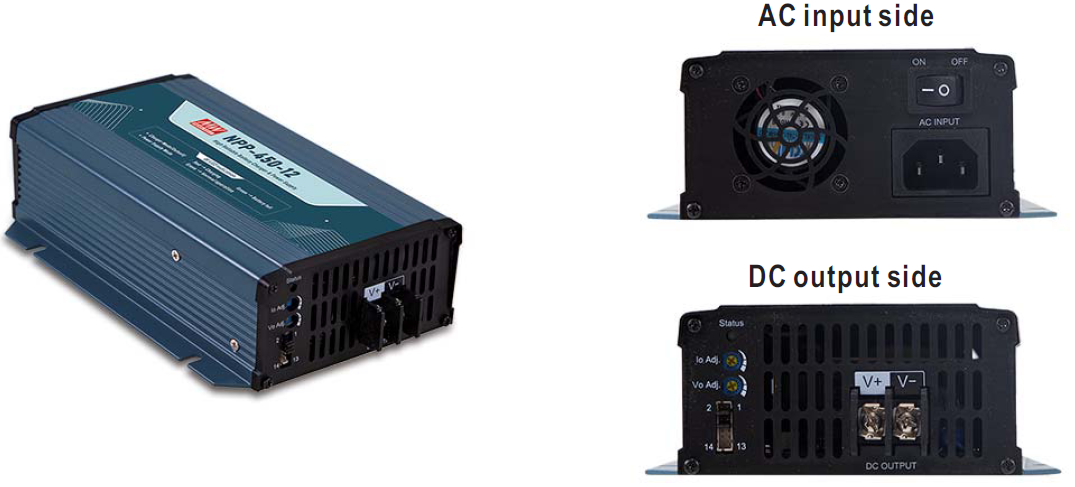

Рассмотрим зарядные устройства более подробно (на примере NPP-450).

Маркировка зарядных устройств:

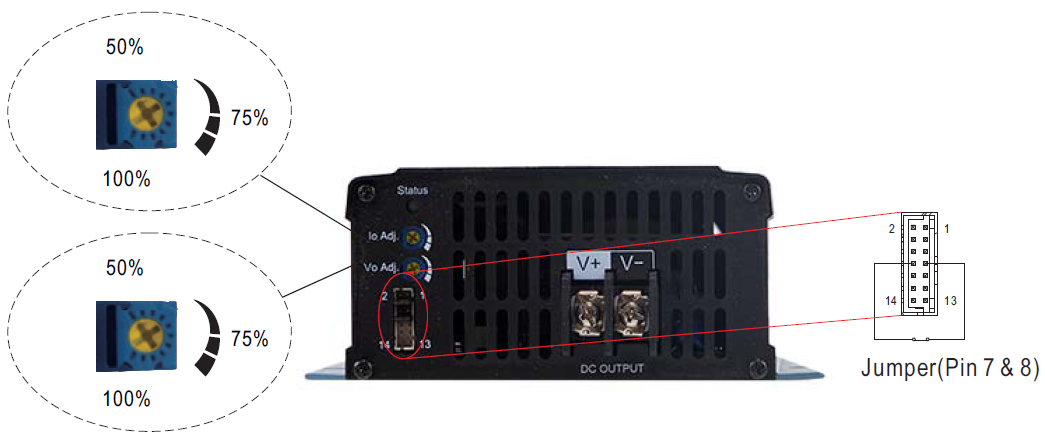

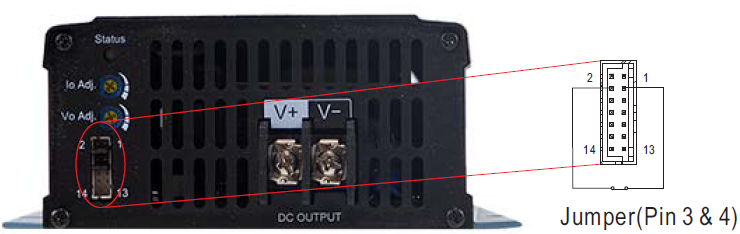

Переключение между режимами зарядки и источника питания осуществляется путем установки перемычки на соответствующий разъем на передней панели зарядного устройства:

При помощи встроенных потенциометров на передней панели зарядных устройств возможна регулировка выходного напряжения и тока, в соответствии с техническими характеристиками:

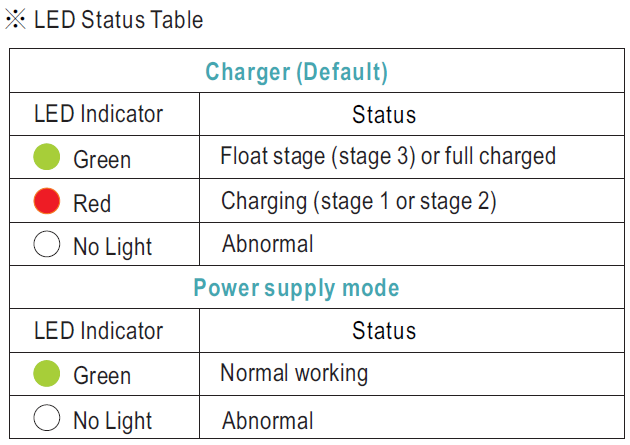

При помощи светодиодного индикатора Status можно судить о состоянии NPP-450, в зависимости от того, работает ли он в режиме зарядного устройства (тогда по цвету индикатора можно определить стадию зарядки), или в режиме источника питания (тогда индикатор горит зеленым цветом в случае нормальной работы):

Более подробную техническую документацию можно посмотреть здесь:


https://www.meanwell.com//Upload/PDF/NPP-450/NPP-450-spec.pdf


https://www.meanwell.com//Upload/PDF/NPP-750/NPP-750-spec.pdf


https://www.meanwell.com//Upload/PDF/NPP-1200/NPP-1200-spec.pdf
