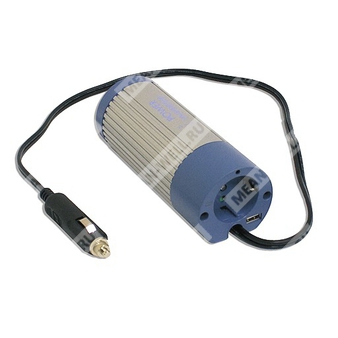

A301-100-F3 - DC-AC инвертор для преобразования 12VDC в 230VAC (модифицированная синусоида) для питания маломощных нагрузок.
Идентификация и назначение
Партномер: A301-100-F3
Серия: A301/302-100
Функционал: преобразование постоянного напряжения бортовой сети в переменное напряжение 230V для питания бытовых, офисных и портативных устройств, а также оборудования в транспортных средствах.
Расшифровка партномера A301-100-F3
- A301 — исполнение серии A301/302-100 с входом 12VDC (в отличие от A302 с входом 24VDC).
- 100 — номинальная выходная мощность 100 W.
- F3 — суффикс варианта исполнения/комплектации по коду заказа (в документе не раскрыт параметрически).
Ключевые особенности (по данным спецификации)
- Выходная форма напряжения: модифицированная синусоида.
- Охлаждение: свободная конвекция воздуха (без вентилятора).
- Встроенный USB интерфейс питания.
- Индикация состояния: двухцветный индикатор (питание/авария).
- Топология/управление: микропроцессор.
- Входной диапазон напряжения: -15%…+25% (указано как характеристика; числовой диапазон см. в таблице «Вход»).
- Стабилизация выходного напряжения: ±10%.
Выход (AC)
| Номинальное выходное напряжение |
230V AC |
| Номинальная мощность |
100W |
| Пиковая (импульсная) мощность |
200W |
| Форма выходного напряжения |
Модифицированная синусоида |
| Частота |
50Hz ±1% |
| Стабилизация напряжения (AC regulation) |
±10% |
| Стандартная розетка |
Европейская, 1 шт. |
| Индикация |
Двухцветный индикатор состояния (питание / отказ) |
| Защита от короткого замыкания по выходу |
Отключение |
Выход (USB)
| Напряжение USB |
5VDC |
| Максимальный ток USB |
500mA (max.) |
Вход (DC)
| Номинальное входное напряжение |
12VDC |
| Диапазон входного напряжения |
10 ~ 15VDC |
| Ток по входу (DC current) |
15A |
| Потребление без нагрузки |
0.25A |
| КПД (тип.) |
90% |
| Подключение по DC |
Кабель с штекером прикуривателя, длина 650 ±50mm |
| Предохранитель |
15A, 1 шт. |
Защитные функции
| Отключение при низком напряжении батареи |
10 ±0.5V |
| Защита от перенапряжения |
15 ~ 17V |
| Защита от перегрева |
60 ±5℃ (по корпусу) |
| Короткое замыкание на выходе |
Отключение |
| Защита от обратной полярности |
Срабатывание через разрыв предохранителя |
Условия эксплуатации и хранения
| Рабочая температура |
0 ~ +30℃ при 100% нагрузке; 40℃ при 50% нагрузке |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура/влажность хранения |
-30 ~ +70℃; 10 ~ 95% RH |
| Температурный коэффициент |
±0.05%/℃ (0 ~ 50℃) |
Безопасность и ЭМС
| Стандарты безопасности |
EAC TP TC 004 approved |
| Изоляционное сопротивление |
Вход-выход: 100MΩ min., 500VDC, 25℃, 70% RH |
| ЭМС, излучаемые помехи |
Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN55014-2; IEC61000-4-2,3; EAC TP TC 020 |
| LVD |
Соответствие BS EN/EN62368-1 |
Механические параметры
| Габариты |
Ø65 × 170mm (диаметр × длина) |
| Охлаждение |
Свободная конвекция воздуха |
| Масса (упаковка) |
0.55kg |
Применение
| Области применения |
Бытовые приборы, офисное и портативное оборудование, транспортные средства и т.п. |
Примечания
- Номинальное выходное напряжение AC измеряется при входном напряжении 12.5VDC (для 12V исполнения) / 25VDC (для 24V исполнения).
