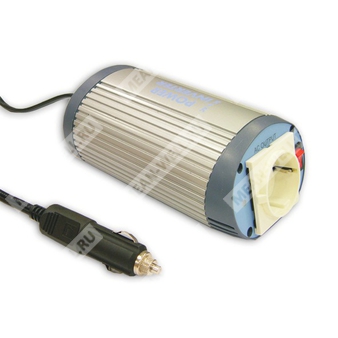

A301-150-F3 - DC-AC инвертор 12 В в 230 В для питания нагрузок переменного тока от источника постоянного тока.
Расшифровка партномера
| A301 | Серия инверторов DC-AC (12/24 В вход, модифицированная синусоида); вариант исполнения A301 соответствует входу 12 VDC |
| 150 | Номинальная выходная мощность 150 Вт |
| F3 | Исполнение с выходом 230 VAC и стандартной розеткой типа TYPE-3 (европейский тип) |
Назначение и область применения
Преобразователь постоянного напряжения 12 VDC в переменное 230 VAC с модифицированной синусоидой для питания бытовых приборов, электроинструмента, офисного и портативного оборудования, а также оборудования в транспортных средствах.
Выход (AC)
| Номинальное выходное напряжение | 230 VAC |
| Номинальная мощность | 150 W |
| Пиковая (surge) мощность | 300 W |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 50 Hz ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартная выходная розетка | TYPE-3, 1 шт. (Европа) |
Вход (DC)
| Номинальное входное напряжение | 12 VDC |
| Диапазон входного напряжения | 10 ~ 15 VDC |
| Ток по входу (DC current) | 15 A |
| КПД (тип.) | 78% |
| Ток потребления без нагрузки | 0.25 A |
| DC-разъём/подключение | Штекер прикуривателя, длина кабеля 700 mm, 1 шт. |
Индикация
| Светодиодная индикация | Двухцветные индикаторы: питание включено / аварийный статус |
Защиты и пороги срабатывания
| Предохранитель | 15 A, 1 шт. |
| Сигнализация низкого напряжения АКБ | 10.0 V ±0.5 V |
| Отключение при низком напряжении АКБ | 9.5 V ±0.5 V |
| Отключение/защита от перенапряжения по входу | 15 ~ 17 V |
| Защита от перегрева | 60 ℃ ±5 ℃ (140 ℉ ±9 ℉), отключение |
| Короткое замыкание на выходе | Отключение (Shut-off) |
| Переполюсовка батареи | За счёт размыкания предохранителя (By fuse open) |
Условия эксплуатации и надёжность
| Рабочая температура | 0 ~ +30 ℃ при 100% нагрузке; 40 ℃ при 50% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -30 ~ +70 ℃; 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/℃ (0 ~ 50 ℃) |
| MTBF | 200 khrs min., MIL-HDBK-217F (25 ℃) |
Безопасность и ЭМС
| Стандарты безопасности | EAC TP TC 004 approved |
| Изоляционное сопротивление вход-выход | 100 MΩ min. / 500 VDC / 25 ℃ / 70% RH |
| ЭМС (устойчивость) | Соответствие BS EN/EN55014-2, IEC61000-4-2,3, EAC TP TC 020 |
| ЭМС (излучение) | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| LVD | Соответствие BS EN/EN62368-1 |
Конструктивные данные
| Габариты (Д×Ш×В) | 165 × 94 × 69 mm |
| Охлаждение | Естественная конвекция воздуха |
| Упаковка | 0.8 kg; 20 pcs / 15 kg / carton |
Опциональные выходные розетки AC
| TYPE-3 | Европа |
| TYPE-4 | Универсальная |
| TYPE-5 | Австралия |
| TYPE-6 | Великобритания |
Примечания
- Инвертор следует размещать в среде: с хорошей вентиляцией; без прямого солнечного света и источников тепла; вне доступа детей; вдали от воды/влаги, масла или смазок; вдали от любых воспламеняющихся веществ.
